18. МАСЛООХЛАДИТЕЛЬНАЯ УСТАНОВКА (рис. 56)

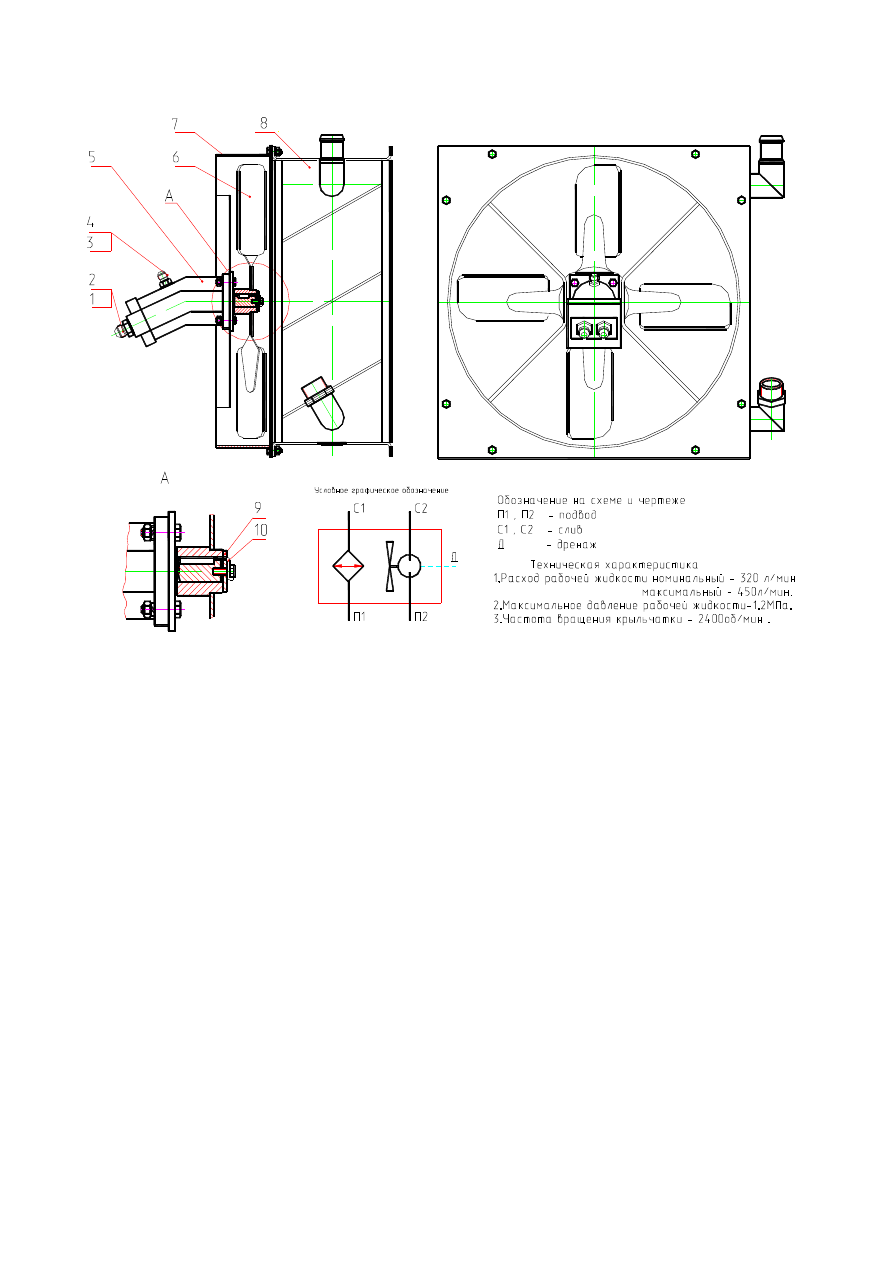

Рис. 56 Маслоохладительная установка

1 - кольцо; 2 - штуцер; 3 - прокладка; 4 - штуцер; 5 – гидромотор 310.12.01.03; 6 - крыльчатка; 7 - диффу-
зор; 8 - калорифер; 9, 10 – шайба.


Для охлаждения жидкости на экскаваторе предусмотрена маслоохладительная уста-

новка, смонтированная в сливной магистрали гидропривода.

В  состав  маслоохладительной  установки  входят  калорифер  8  с  пристыкованным  к

нему диффузором 7, на котором смонтированы крыльчатка 6 и приводной мотор 5.



19. ГИДРАВЛИЧЕСКИЙ БАК  И  ФИЛЬТРЫ



Гидравлический бак предназначен для хранения рабочей жидкости гидросистемы.
В  днище  гидробака  находится  технологическое  отверстие,  которое  обеспечивает

доступ во внутреннюю полость гидробака для его очистки от загрязнений.

В днище гидробака также располагается пробка, которая служит для слива рабочей

жидкости.

Верхняя  и  нижняя  отметки  на  смотровом  окне  показывают  максимально  и  мини-

мально допустимый уровень рабочей жидкости в гидробаке.

Для очистки рабочей жидкости, поступающей в бак из гидросистемы, в него встрое-

ны линейные фильтры, которые по параллельной схеме соединены со сливной магист-
ралью экскаватора.

Фильтры предназначены для очистки рабочей жидкости гидросистемы от механиче-

ских примесей. На экскаваторе  установлены линейные фильтры с бумажными фильт-
рующими  элементами.  Два  фильтра,  встроенные  в  гидробак,  очищают  рабочую  жид-
кость, поступающую по сливной магистрали в процессе работы экскаватора.



94

В крышке фильтра (рис. 57) устанавливается предохранительный клапан 7. При уве-

личении перепада давления в фильтре до 0,25 МПа (2,5 кгс/см

2

) клапан начинает сраба-

тывать, а при возрастании до 0,35 МПа - перепускает всю рабочую  жидкость, минуя
фильтрующие элементы, на слив.

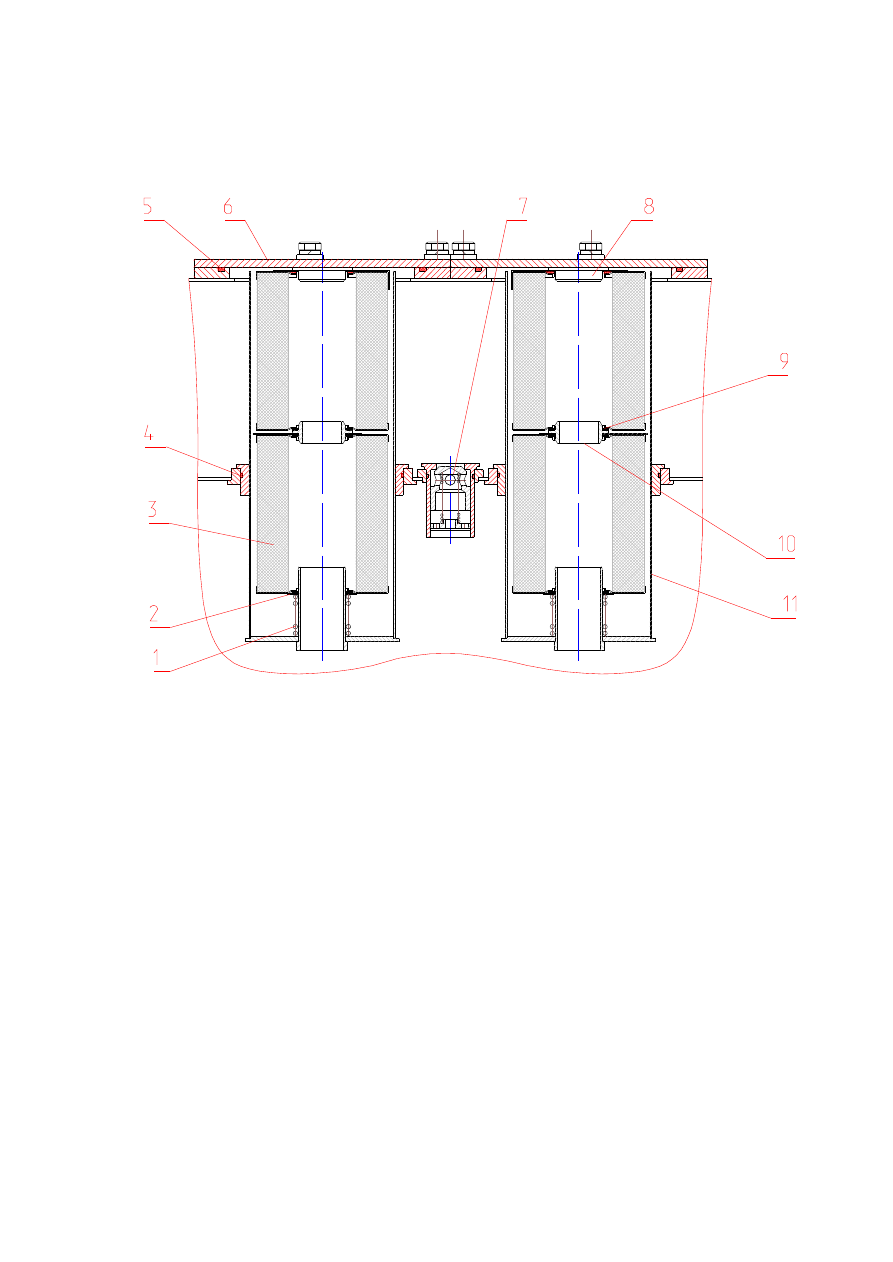

Рис. 57  Фильтр магистральный

1 - пружина; 2 - шайба; 3 - элемент фильтрующий; 4, 5 - кольца; 6 - крышка; 7 - клапан предохранитель-
ный; 8 - пробка; 9 - кольцо уплотнительное; 10 - шайба промежуточная; 11 – корпус.




ВНИМАНИЕ! В гидробак встроены всасывающие фильтры, защищающие на-

сосный агрегат от попадания загрязнений.

Фильтры установлены на всасывающем патрубке внутри гидробака (рис. 58).
Пропускная способность одного фильтроэлемента – 180 л/мин.
Внутрь фильтра встроен предохранительный клапан, настроенный на 0,02 МПа.
При засорении всасывающих фильтров срабатывает предохранительный клапан, при

этом работа гидросистемы начинает сопровождаться повышенным уровнем шума, что
свидетельствует о необходимости промывки всасывающих фильтров.

Для промывки всасывающих фильтров необходимо слить рабочую жидкость из гид-

росистемы, отвернуть технологическую  крышку в гидробаке, отвернуть всасывающие
фильтры  и  вынуть  их.  Промывку  всасывающих  фильтров  производить  при  помощи
щетки с жесткой щетиной при каждой сезонной смене рабочей жидкости, но не реже
чем через 500 часов эксплуатации.



95

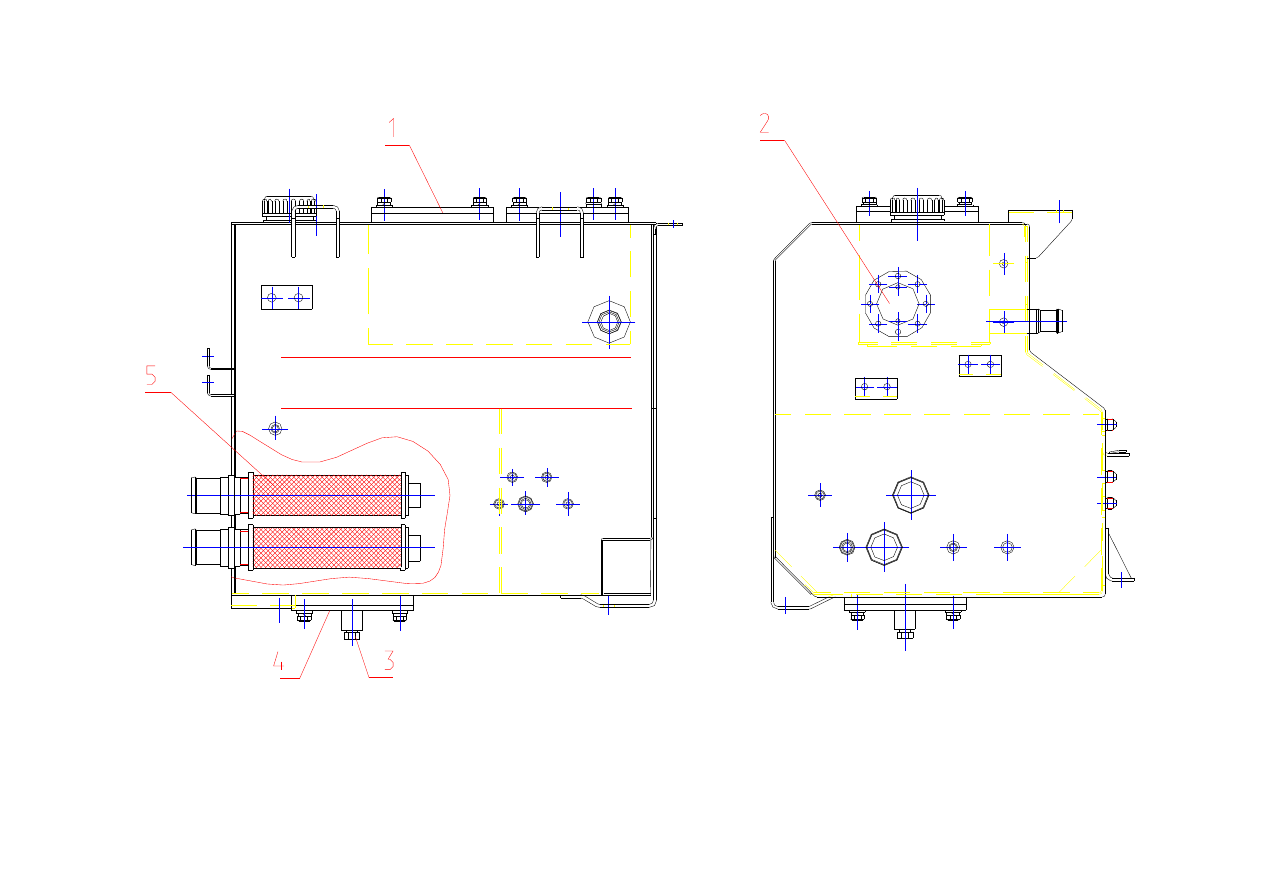

Рис. 58  Гидравлический бак с всасывающими фильтрами

1-фильтры магистральные с фильтроэлементами

55P-661А-1-06 ТУ55.11224.00 или Реготмас 661-1-05

 (рис.57); 2-смотровое окно; 3-пробка сливная; 4-технологическая крыш-

ка; 5-всасывающие фильтры SF0180S125W/-B0.2 или MSZ-303 BMCVB.



96

Рекомендуется использовать механизированные системы заправки с подачей до 100

л/мин.



Для  дозаправки  бака  небольшим  количеством  рабочей  жидкости гарантированного

качества, хранящейся в чистой опломбированной таре, можно использовать заправоч-
ную горловину, закрываемую резьбовой крышкой с сапуном (рис. 59).




Примененная  конструкция  сапуна  обеспечивает  подпор  воздуха  в  гидробак  за  счет

разности жесткости пружин впускного и выпускного клапанов. В верхней части сапуна
расположен фильтр, обеспечивающий чистоту поступающего в гидробак воздуха.

Возможна  установка  заливной  горловины-сапуна  ТМ-178GS100P3  (Италия)

(рис. 60).




ВНИМАНИЕ!  После  заправки рабочей  жидкостью  крышку  гидробака  необхо-

димо закручивать до упора.

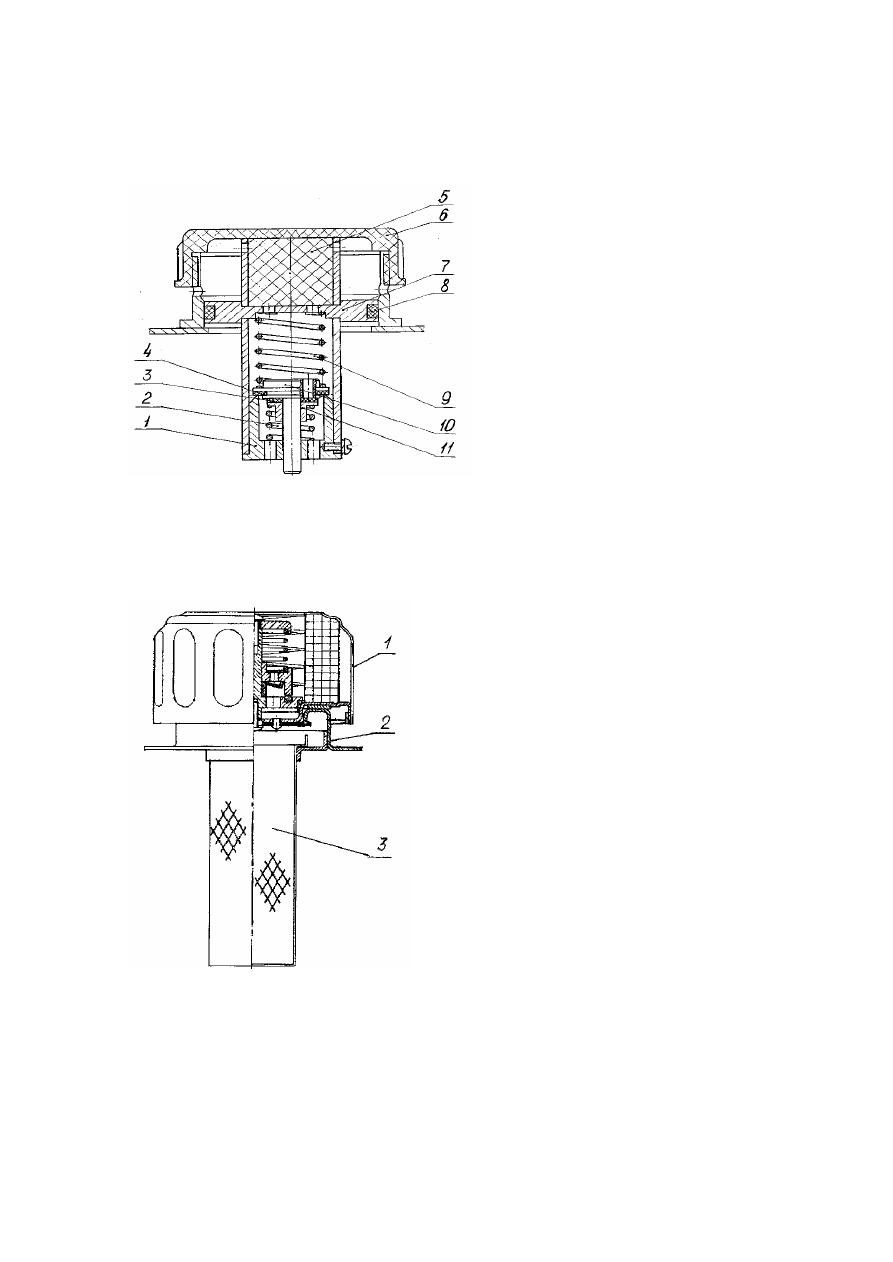

Рис. 59 Сапун

1  -  корпус  клапана;  2,  9  -  пружины;  3,  4  -
прокладки; 5 - фильтр; 6 - крышка; 7 - кор-
пус; 8 - кольцо; 10 - клапан выпускной; 11 -
клапан впускной.








Рис. 60 Заливная горловина-сапун

1 – крышка-сапун; 2 - фланец; 3 - заправоч-
ный фильтр.
