8.

БЛОК ПЕРЕЛИВНЫХ КЛАПАНОВ ЭКСКАВАТОРА ЕК-12

 (рис. 48)





Блок переливных клапанов предназначен для защиты гидромотора поворотной платформы от перегрузок и снижения динамических нагрузок в начале движения и при остановке.

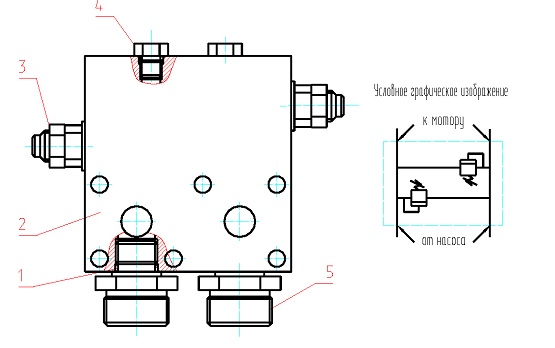

Рис. 48 Блок переливных клапанов 1 - кольцо; 2 - корпус; 3 - гидроклапан предохранительный; 4 - заглушка; 5 -штуцер.







Блок состоит из корпуса 2, двух штуцеров 5, двух заглушек 4 и двух предохранительных клапанов 3.
В случае повышения давления в напорной линии до давления настройки клапана указанные клапаны открываются и отводят рабочую жидкость из напорного канала в сливной канал гидрораспределителя и далее на слив в гидробак. После падения давления в напорной линии клапан закрывается.









9. ПНЕВМОГИДРАВЛИЧЕСКИЙ КЛАПАН ЭКСКАВАТОРА ЕК-12

 (рис. 49, 50)

Пневмогидравлический клапан (рис. 49) применен в гидроприводе стабилизаторов экскаватора ЕК 12-20 в качестве двухпозиционного гидрораспределителя с пневмоуправлением. При отсутствии давления в линии пневмоуправления Х золотник 11 пружинами 9 и 10 устанавливается в положение, при котором гидравлические линии А и Б перекрыты между собой. При подаче давления воздуха золотник 11 соединяет линию А с линией Б.

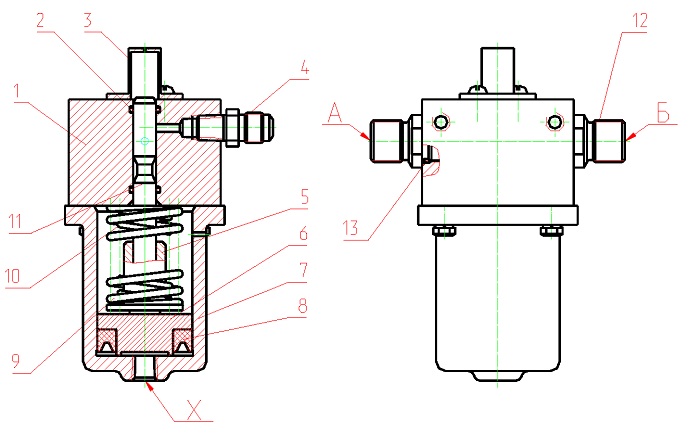

Рис. 49 Пневмогидравлический клапан А, В - гидролинии; Х - линия пневмоуправления
1 - корпус; 2, 13 - кольцо; 3 - крышка; 4, 12 - штуцера; 5 - втулка; 6 - поршень; 7 - стакан; 8 - манжета; 9, 10 - пружина; 11 - золотник.









Пневмогидравлический клапан (рис. 50 применен в гидроприводе опор экскаватора ЕК-12 в качестве двухпозиционного гидрораспределителя с пневмоуправлением. При отсутствии давления в линии пневмоуправления Х золотник 3 пружинами 2 и 4 устанавливается в положение, при котором гидравлические линии А и В соединены между собой. При подаче давления воздуха золотник 3 отсекает линию А от линии В.

















Рис. 50 Пневмогидравлический клапан

А, В - гидролинии; Х - линия пневмоуправления

1 - втулка; 2, 4 - пружины; 3 - золотник; 5 - штуцера;

6, 9 - уплотнительные кольца; 7 - крышка; 8 - корпус;

10 - стакан; 11 - поршень; 12 - манжета.
