16.

БЛОКИ УПРАВЛЕНИЯ ЭКСКАВАТОРА ЕК-12

Блоки управления предназначены для дистанционного управления гидрораспределителями и другими гидравлическими устройствами.

На экскаваторе используются блоки управления следующих исполнений:

1) блок управления I (рис. 59) - четырехзолотниковый с рычагом управления на шаровом шарнире, с возможностью одновременного включения одного или двух смежных золотников с возвратом в нейтральное положение рычага при снятии с него управляющего усилия;

Рис. 59 Блок управления с одним рычагом
1 - рукоятка; 2 - тарелка; 3, 6 - крышки; 4 - фланец; 5 - корпус; 7 - опора; 8 - толкатель; 9 - втулка верхняя; 10 - шайба; 11 - упор; 12, 14 - пружины; 13 - золотник; 15 - втулка; 16 - втулка нижняя.

Рис. 60 Блок управления с одним рычагом и шариковым фиксатором 1 - крышка; 2 - корпус; 3 - кулачок; 4 - толкатель; 5 - толкатель фиксатора; 6 - ось; 7 - рычаг; 8 - шарик; 9 - пружина фиксатора.

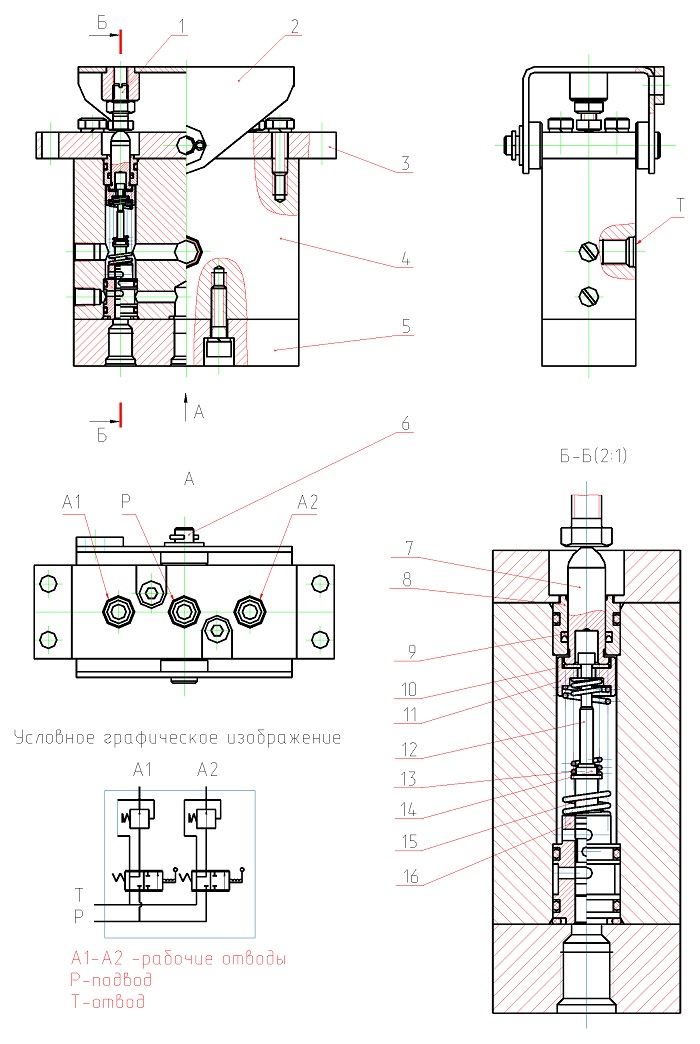

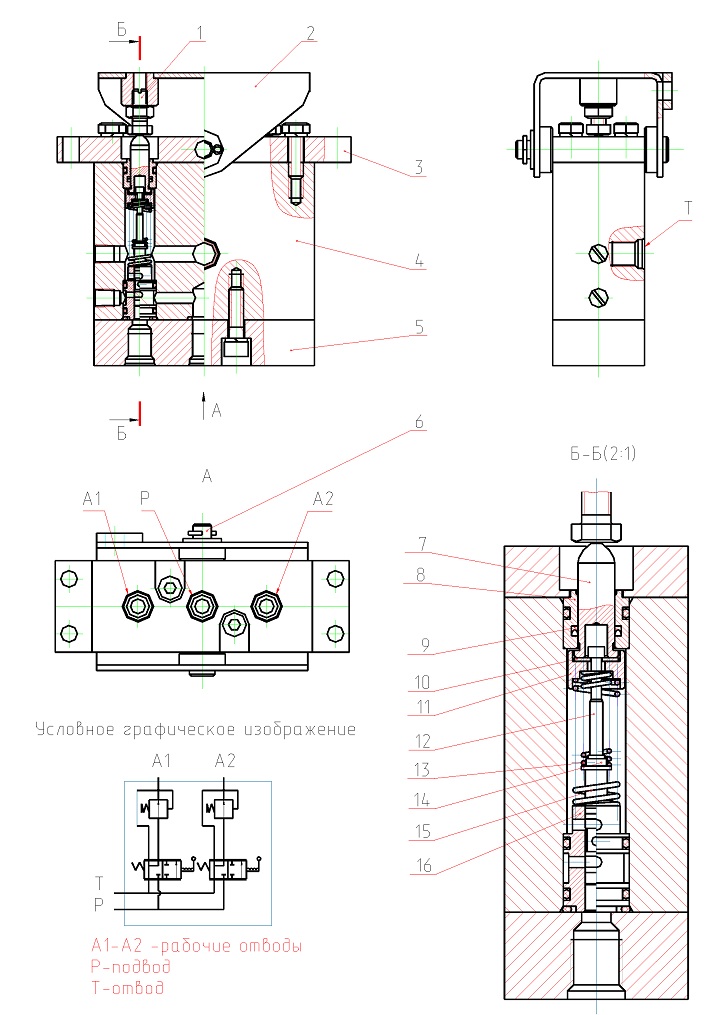

Рис. 61 Блок управления педальный 1 - болт регулировочный; 2 - педаль; 3 - крышка верхняя; 4 - корпус; 5 - крышка нижняя; 6 - ось; 7 толкатель; 8 - втулка верхняя; 9 - манжета; 10 - шайба; 11 - упор; 12 - золотник; 13, 15 - пружина; 14 -втулка; 16 - втулка нижняя.

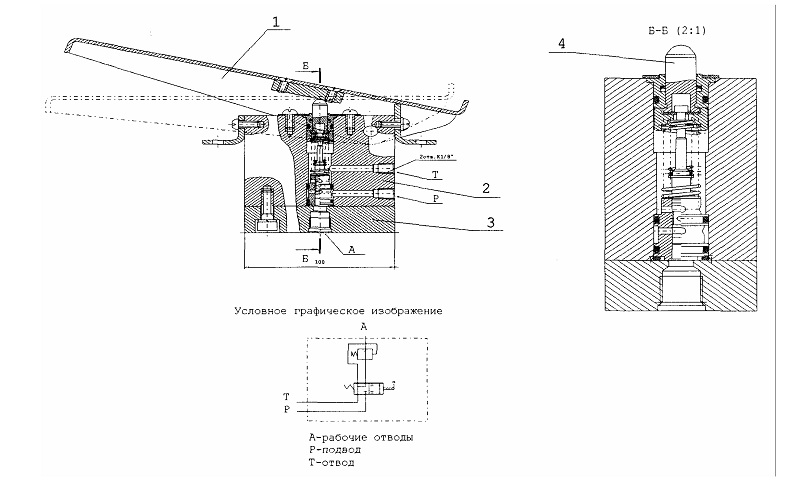

Рис. 62 Блок управления педальный
1 - педаль; 2 - корпус; 3 - крышка; 4 - толкатель.

 2) блок управления II (рис. 60) - двухзолотниковый с одним рычагом управления, с возможностью фиксации рычага в крайних и нейтральном положениях с помощью шарикового фиксатора;

3) Блок управления III (рис. 61) - педальный двухзолотниковый

Принцип работы блоков управления всех исполнений одинаков.

Рабочая жидкость подводится к боку управления от пневмогидроаккумулятора через центральное отверстие в корпусе.

Каждый золотник блока управления работает как редукционный клапан, настройка которого определяется положением рычага.

Чем больше отклонение рычага (педали), вызывающее смещение толкателя и золотника от нейтрального положения, тем больше давление управления в соответствующем рабочем отводе.

4) блок управления IV (рис. 62) - педальный однозолотниковый.

Рис. 62 Блок управления педальный 1 - педаль; 2 - корпус; 3 - крышка; 4 - толкатель.

Принцип работы блоков управления всех исполнений одинаков.

Рабочая жидкость подводится к боку управления от пневмогидроаккумулятора через центральное отверстие в корпусе.

Каждый золотник блока управления работает как редукционный клапан, настройка которого определяется положением рычага.

Чем больше отклонение рычага (педали), вызывающее смещение толкателя и золотника от нейтрального положения, тем больше давление управления в соответствующем рабочем отводе.
