2.

ДИФФЕРЕНЦИАЛЬНЫЙ ЗОЛОТНИК УПРАВЛЕНИЯ ТОРМОЗАМИ КОЛЕС ЭКСКАВАТОРА ЕК-12

 (рис. 74)

Конструкция дифференциального золотника обеспечивает изменение скорости срабатывания тормозных камер в зависимости от силы нажатия на тормозную педаль. Педаль воздействует на чашку 1, передающую усилие через пружину 2 стакану 5, который, выпрямляя диафрагму 6, движется вниз.

В момент касания стаканом 5 клапана 8 отверстие стакана перекрывается, прекращая сообщение тормозных камер с атмосферой. При дальнейшем движении стакана 5 вниз клапан 8 отжимается от корпуса 11, пропуская поступающий воздух через трубопроводы в тормозные камеры.

После прекращения воздействия на тормозную педаль, а, значит, и на чашку 1, диафрагма 6 приподнимает стакан 5, клапан 8 ложится на свое гнездо, закрывая поступление воздуха. Воздух из поддиафрагменной полости уходит в атмосферу.

Положение диафрагмы 6 уравновешенно с одной стороны силой давления воздуха и упругостью диафрагмы, а с другой - усилием верхней пружины 2. Количество проходящего через золотник воздуха зависит от силы нажатия на тормозную педаль, следовательно, плавность торможения зависит от самого машиниста.

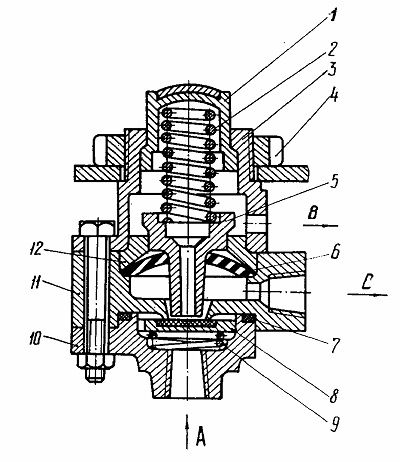

Рис. 74 Дифференциальный золотник управления тормозами колес
А - подвод воздуха; В - выход воздуха в атмосферу; С - отвод воздуха к тормозным камерам
1 - чашка; 2, 9 - пружины; 3 - верхняя крышка; 4 - гайка; 5 - стакан;
6 - диафрагма; 7 - уплотнение; 8 - клапан;
10 - нижняя крышка; 11 - корпус; 12 - шайба.

3. КЛАПАН БЫСТРОГО ОТТОРМАЖИВАНИЯ 100-3518110 ЭКСКАВАТОРА ЕК-12

 (рис. 75)

Клапан быстрого оттормаживания предназначен для уменьшения времени отторма-живания тормозов путем ускорения выпуска воздуха из исполнительных механизмов за счет сокращения пути, проходимого сжатым воздухом при выпуске. Клапаны быстрого оттормаживания установлены на ходовой раме.

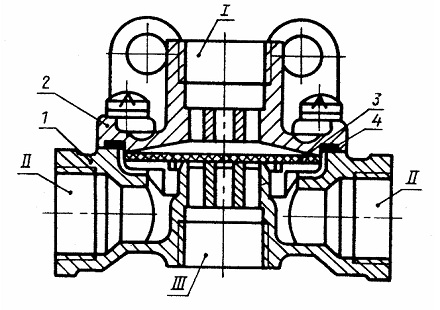

Рис. 75 Клапан быстрого оттормаживания
1 - корпус; 2 - крышка; 3 - диафрагма; 4 - уплотнительное кольцо; I___III - выводы.


Клапан быстрого оттормаживания состоит из корпуса 1, крышки 2, диафрагмы 3 и уплотнительного кольца 4.

При подаче сжатого воздуха в вывод I диафрагма 3 прижимается к выпускному седлу в корпусе; при этом края диафрагмы отгибаются и сжатый воздух проходит в выводы II и далее в исполнительные механизмы (тормозные камеры, цилиндры и т.п.), присоединенные к этим выводам.

При падении давления в выводе I диафрагма 3 под действием сжатого воздуха в выводах II отрывается от выпускного седла в корпусе 1 и прижимается к седлу в крышке

2, перекрывая тем самым проход воздуха в вывод I. Сжатый воздух при этом через вывод III выпускается в атмосферу.

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ЭКСКАВАТОРА ЕК-12

 (рис. 76)

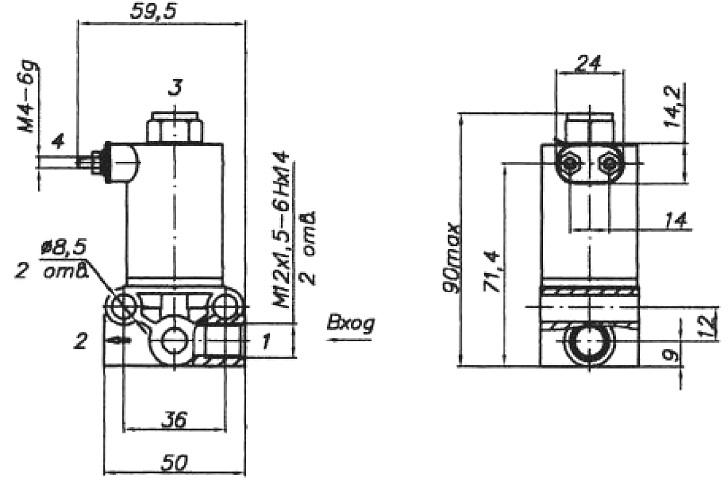

Рис. 76 Клапан электромагнитный

Клапан электромагнитный малогабаритный трехходовой предназначен для подачи и выпуска воздуха в тормозную камеру стояночного тормоза и камеру КПП.

Клапан является экологически чистой продукцией и безопасен для здоровья и жизни людей и животных.

Клапан должен работать при давлении на входе от 0 до 1,0 МПа. Номинальное давление 0,7 МПа.
