ПРЕДОХРАНИТЕЛЬ ОТ ЗАМЕРЗАНИЯ ЭКСКАВАТОРА ЕК-12
(рис. 77)
НАЗНАЧЕНИЕ
Предохранитель от замерзания предназначен для предотвращения замерзания
конденсата в трубопроводах и аппаратах пневматического тормозного
привода экскаватора.
Техническая характеристика
Обозначение .............................100-3536010
Рабочее давление, МПа (кгс/см ),
не более .............................0,8 (8)
Емкость резервуара, см3...............200
Рабочая жидкость........................Этиловый спирт
Присоединительная резьба............М22х1,5
УКАЗАНИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ
Предохранитель от замерзания должен устанавливаться на экскаваторе
всегда в вертикальном положении — для обеспечения надежности работы. Для
крепления требуется два винта М8.
Для заправки предохранителя применяется этиловый
спирт. Заправка спиртом и включение в работу предохранителя производится
при температуре окружающей среды +5 °С и ниже.
Проверку уровня спирта рекомендуется производить ежедневно. Дозаправка
производится при снижении уровня спирта ниже контрольной отметки.
Периодичность замены спирта в предохранителе зависит от конкретных
условий эксплуатации (сменности, влажности и температуры окружающей
среды, условий хранения экскаватора).
С целью повышения эффективности работы предохранителя рекомендуется при
заполнении пневмосистемы воздухом нажать на рукоятку тяги 5...10 раз.
Следует помнить, что при повышенном выбросе масла в пневмосистему
компрессором фитиль предохранителя замасливается, эффективность его
работы резко снижается.
При сезонном обслуживании рекомендуется внутреннюю полость емкости для
спирта очистить и промыть, проверить состояние фитиля. Порванный и
замасленный фитиль должен быть заменен.

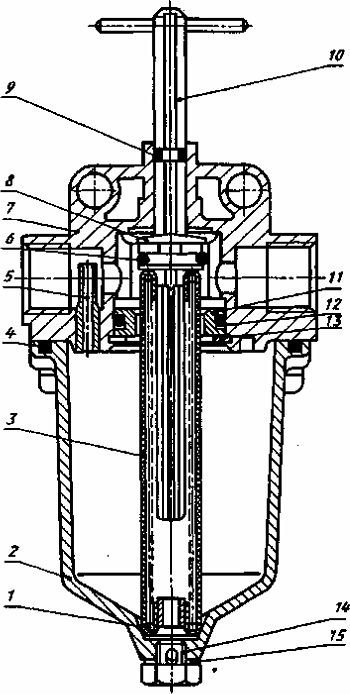

Рис. 77 Предохранитель от замерзания 1 — пружина; 2—нижний корпус; 3 — фитиль; 4, 6, 9, 12— уплотнительные кольца; 5 — сопло; 7— верхний корпус; 8 — ограничитель тяги; 10—тяга; 11 — обойма; 13 — упорное кольцо; 14 — пробка; 15 — уплотнительная шайба.
РАБОТА
При включенном предохранителе (тяга 10 находится в верхнем положении) воздух, нагнетаемый компрессором в пневмосистему экскаватора, обдувает смоченный спиртом фитиль 3 (рис. 77) и уносит пары спирта в систему. Спирт отбирает из воздуха влагу и превращает ее в незамерзающий конденсат. Тяга должна находиться в верхнем положении при температуре окружающего воздуха ниже +5°С.
При температуре окружающей среды выше + 5°С тяга 10 опускается в крайнее нижнее положение, поворачивается на 90° и фиксируется ограничителем тяги 8 в выключенном положении. При этом фитиль 3 утапливается, сжимая расположенную внутри него пружину 1. Уплотнительное кольцо 6 входит в обойму 11, емкость со спиртом разобщается с потоком сжатого воздуха. Поступление спирта и его паров в пневмосистему экскаватора прекращается.
Возможные неисправности и способы их устранения
|
Неисправность |
Причина |
Способ устранения |
|
Утечка воздуха около тяги 10 |
Негерметично уплотнительное кольцо 9 |
Заменить уплотнительные кольца |
|
Утечка воздуха по разъему нижнего и верхнего корпусов |
Негерметично уплотнительное кольцо 4 |
Заменить уплотнительные кольца |
|
В выключенном положении непрерывно расходуется спирт |
Негерметичны уплотнительное кольцо 6 или уплотнительное кольцо 12 обоймы 11 |
Заменить уплотнительные кольца |
|
Предохранитель от замерзания работает неэффективно |
Нет спирта. В бачке больше воды, чем спирта Замаслен или поврежден фильтр |
Слить воду и залить спирт Заменить фильтр |
