БЛОК «ПЛАВАЮЩЕГО» ПОЛОЖЕНИЯ СТРЕЛЫ ПРИ БУКСИРОВКЕ ЭКСКАВАТОРА ЕК-12

 (рис. 65)

Блок «плавающего» положения стрелы смонтирован в гидролиниях штоковой и поршневой полостях гидроцилиндра стрелы и связывает эти полости со сливом при буксировке экскаватора тягачом.

Перед буксировкой для соединения со сливом обеих полостей гидроцилиндра стрелы необходимо, отвернув контргайку 1, вывернуть запорные винты (иглы) 2 блоков на два-три оборота.

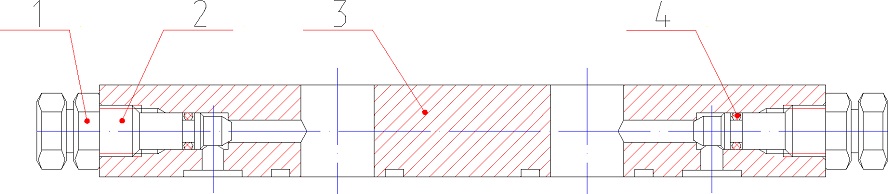

Рис. 65 Блок «плавающего» положения стрелы при буксировке 1 - контргайка; 2 - игла; 3 -плитка; 4 - кольцо.

19. ОХЛАДИТЕЛЬНЫЙ БЛОК ЭКСКАВАТОРА ЕК-12

Для охлаждения рабочей жидкости, охлаждающей жидкости и масла двигателя на экскаваторе установлен охладительный блок.

В состав охладительного блока входят радиатор масляный, калорифер и прифланцо-ванный к нему радиатор водяной, а также системы шлангов и рукавов.

Охлаждение жидкостей и масла в блоке осуществляется потоком воздуха, приводимым в движение вентилятором двигателя и направляемым кожухом.

Для очистки масла в нагнетающей магистрали масляного радиатора установлен сетчатый фильтр.



20. ГИДРАВЛИЧЕСКИЙ БАК И ФИЛЬТРЫ ЭКСКАВАТОРА ЕК-12

Г идравлический бак предназначен для хранения рабочей жидкости гидросистемы.

В днище гидробака располагается пробка, которая служит для слива рабочей жидкости.

Верхняя и нижняя отметки на смотровом окне показывают максимально и минимально допустимый уровень рабочей жидкости в гидробаке.

Для очистки рабочей жидкости, поступающей в бак из гидросистемы, в него встроены линейные фильтры, которые по параллельной схеме соединены со сливной магистралью экскаватора.

Фильтры предназначены для очистки рабочей жидкости гидросистемы от механических примесей. На экскаваторе установлены магистральные фильтры с бумажными фильтрующими элементами. Два фильтра, встроенные в гидробак, очищают рабочую жидкость, поступающую по сливной магистрали в процессе работы экскаватора.

В крышке фильтра (рис. 66) устанавливается предохранительный клапан. При увеличении перепада давления в фильтре до 0,25 МПа (2,5 кгс/см ) клапан начинает срабатывать, а при возрастании до 0,35 МПа - перепускает всю рабочую жидкость, минуя фильтрующие элементы, на слив.

ВНИМАНИЕ! В гидробак могут быть встроены всасывающие фильтры, защищающие насосный агрегат от попадания загрязнений.

Фильтры установлены на всасывающем патрубке внутри гидробака.

Пропускная способность одного фильтроэлемента - 180 л/мин.

Внутрь фильтра встроен предохранительный клапан, настроенный на 0,02 МПа.

При засорении всасывающих фильтров срабатывает предохранительный клапан, при этом работа гидросистемы начинает сопровождаться повышенным уровнем шума, что свидетельствует о необходимости промывки всасывающих фильтров.

Для промывки всасывающих фильтров необходимо слить рабочую жидкость из гидросистемы, вынуть магистральные фильтры, отвернуть и вынуть всасывающие фильтры. Промывку всасывающих фильтров производить при помощи щетки с жесткой щетиной при каждой сезонной смене рабочей жидкости, но не реже чем через 500 часов эксплуатации.

Рекомендуется использовать механизированные системы заправки с подачей до 100 л/мин.

Для дозаправки бака небольшим количеством рабочей жидкости гарантированного качества, хранящейся в чистой опломбированной таре, можно использовать заправочную горловину, закрываемую резьбовой крышкой с сапуном (рис. 67).

Примененная конструкция сапуна обеспечивает подпор воздуха в гидробак за счет разности жесткости пружин впускного и выпускного клапанов. В верхней части сапуна расположен фильтр, обеспечивающий чистоту поступающего в гидробак воздуха.

Возможна установка заливной горловины-сапуна ТМ-17808100Р3 (Италия)

(рис. 67 б).
ВНИМАНИЕ! После заправки рабочей жидкостью крышку гидробака необходимо закручивать до упора.

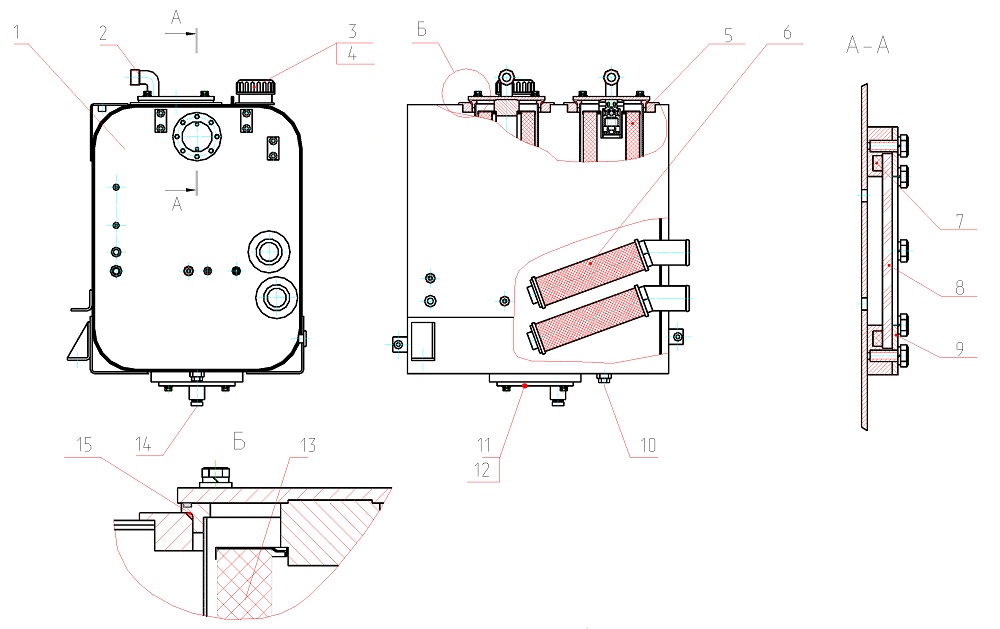

Рис. 66 Гидравлический бак
1 - бак гидравлический; 2, 11 - крышка; 3 - сапун; 4 - фильтр сетчатый; 5, 13 - фильтр с фильтроэлементами 55Р-661А-1-06 ТУ55.11224.00 или Реготмас 661-1-05; 6 - фильтр всасывающий SF0180S 125W/-B0.2 или MSZ-303; 7, 12 - кольца уплотнительные; 8 - стекло смотровое; 10 - пробка коническая; 14 - штуцер.

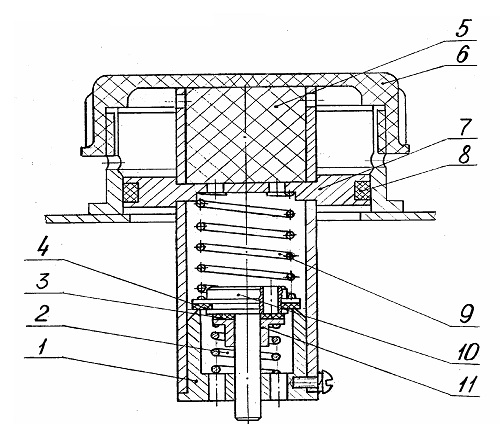

Рис. 67а Сапун
I - корпус клапана; 2, 9 - пружины; 3, 4 -прокладки; 5 - фильтр; 6 - крышка; 7 -корпус; 8 - кольцо; 10 - клапан выпускной;
II - клапан впускной.

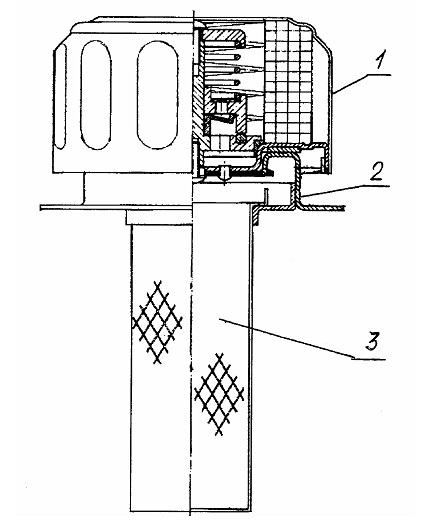

Рис. 67 б Заливная горловина-сапун 1 - крышка-сапун; 2 - фланец; 3 - заправочный фильтр.
