10.
ГИДРОЦИЛИНДРЫ ЭКСКАВАТОРА ЕК-12
(рис. 51, 52, 53, 54)
На экскаваторе используются гидроцилиндры, различающиеся по конструкции,
номинальному и максимально допустимому рабочему давлению, диаметрам
штока и поршня, ходу поршня.
Все гидроцилиндры состоят из следующих основных частей: сварного
корпуса, штока, поршня, передней крышки, уплотнительных устройств.
Подвод рабочей жидкости осуществляется по трубопроводам, присоединяемых
к корпусу цилиндров с помощью фланцевых или резьбовых соединений.
Поршень делит внутреннее пространство цилиндра на две не сообщающиеся
между собой полости: поршневую и штоковую (стороны нахождения штока).
В процессе работы одна полость гидроцилиндра соединяется с напорной, а
другая -со сливной магистралью гидросистемы экскаватора. Под действием
разницы давления рабочей жидкости в этих магистралях происходит движение
штока.
Для установки гидроцилиндров на экскаватор в проушинах штока и корпуса
устанавливаются шарнирные подшипники.
.

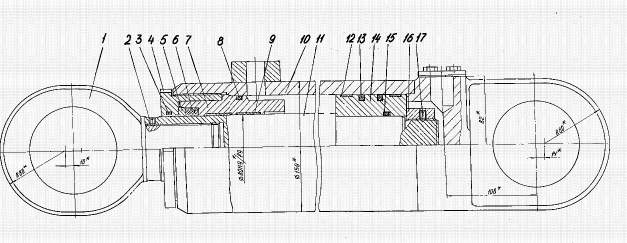

Рис. 51 Гидроцилиндр
1 - проушина; 2, 17 - винты; 3 - грязесъемник, кольцо; 4 - гайка наружная; 5 - кольцо; 6 - манжета уплот-
нительная штока; 7 - букса; 8, 15 - кольцо защитное, кольцо; 9, 11 - опорно-направляющее кольцо; 10 -
цилиндр; 11 - шток; 13 - уплотнение поршня; 14 - поршень; 16 - гайка.
Рис. 52 Гидроцилиндр
1 – грязесъемник; 2, 3, 4, 8 – кольцо; 5 - плунжер; 6 - цилиндр; 7 - пробка.
Рис. 53 Гидроцилиндр
1, 23 - штоки сварные; 2 - грязесъемник; 3 - гайка внутренняя; 4, 17, 24, 25 - кольца; 5 - винт; 6 - уплотнительная манжета штока; 7 - кольцо штока; 8, 20 - буксы; 9, 14, 18, 21 - кольца защитные; 10 - цилиндр сварной; 11 - поршень левый; 12 - кольцо поршня опорно-направляющее; 13 - уплотнение поршня; 15 - поршень правый; 16 - гайка; 19 - манжета; 22, 26 - поршни.

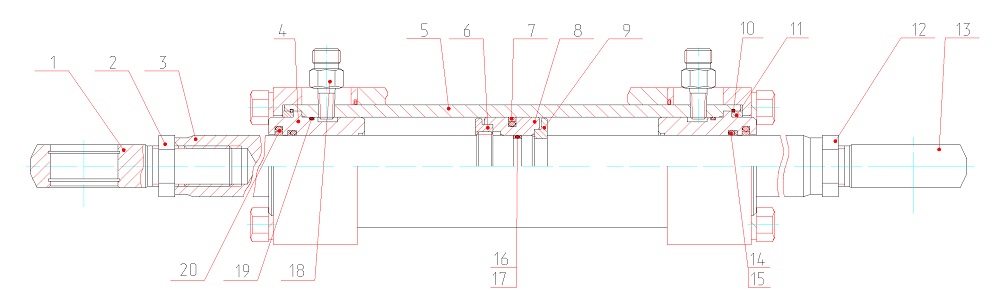

Рис. 54 Гидроцилиндр
1 – проушина левая; 2 – гайка левая; 3 - шток; 4 - букса; 5 - цилиндр; 6, 15, 16 - кольцо; 7 – поршневое уплотнение; 8 - поршень; 9 - полукольцо; 10 – кольцо стопорное; 11 - втулка; 12 – гайка правая; 13 – проушина правая; 14 – шайба защитная; 17 – шайба защитная; 18 - штуцер; 19 - кольцо; 20 - грязесъемник.
