МОСТЫ ЭКСКАВАТОРА ЕК-12

1.3. МОСТЫ ЭКСКАВАТОРА ЕК-12

1.3.1. Задний мост

(рис. 25)

Задний мост экскаватора состоит из главной передачи, картера и ступиц колес вместе с находящимися в них деталями (планетарной передачей, полуосями, подшипниками и т.д.).

Главная передача 16 представляет собой отдельную сборочную единицу, которая может быть снята с экскаватора без разборки моста. Корпус 26 главной передачи соединен болтами с картером 14.

Вал-шестерня 23 главной передачи, которая приводится во вращение фланцем 24, связанным с выходным валом КПП, через шестерню 21 передает крутящий момент на приводные полуоси 15. Ограничительный болт 18 препятствует осевому биению шестерни 21. К диску шестерни 21 заклепками 30 присоединена чашка 17, в которой смонтирован дифференциал - механизм, обеспечивающий качение правого и левого ведущих колес экскаватора с различной скоростью (на поворотах или при движении по неровной дороге).

В состав дифференциала входит закрепленная в чашке 17 крестовина 22, на которую засажены четыре сателлита 20, имеющие возможность свободно вращаться на крестовине. Сателлиты находятся в постоянном зацеплении с двумя шестернями 19, жестко закрепленными на концах полуосей 15.

Если экскаватор движется прямолинейно по ровной дороге, ведущие правые и левые колеса проходят равные пути. Сателлиты, поворачиваясь с крестовиной 22, относительно своих осей не вращаются, а их зубья как бы заклинивают обе полуосевые шестерни 19 и вращают их с одинаковой частотой.

При повороте, а также при движении по неровной дороге ведущие колеса экскаватора, движущиеся по внутреннему радиусу и испытывающие большие сопротивления дороги, начинают вращаться медленнее, чем колеса, движущиеся по внешнему радиусу и испытывающие меньшее сопротивление. При этом сателлиты 20, вращаясь вместе с крестовиной 22, начинают перекатываться по замедлившей свое вращение полуосевой шестерне 19. В результате начинают поворачиваться вокруг своих осей, увеличивая частоту вращения второй полуосевой шестерни 19 и колес, движущихся по внешнему радиусу.

Составная чашка 17 базируется в корпусе 26 на конических подшипниках 28. Для регулировки подшипников и зацепления конических шестерен главной передачи в процессе сборки моста служат бронзовые шайбы 29, гайки 27, регулировочные прокладки 25.

Крутящий момент от полуосей 15 к ступицам 9 передается через планетарный редуктор. Солнечная шестерня 2 жестко связана с полуосью и находится в зацеплении с тремя сателлитами 4, которые обкатываются по внутренним зубьям неподвижной коронной шестерни 8, приводя во вращение водило 1 и ступицу 9 колеса.

1.3.2. Передний мост (рис. 26)

Конструкция переднего моста, в основном, аналогична конструкции заднего моста и имеет следующие отличия:

1) корпус переднего моста состоит из картера 10, к которому с двух сторон приварены поворотные кулаки 8;

2) в поворотные кулаки запрессованы втулки 7, в которых могут свободно поворачиваться на шкворнях 6 суппорты 5;

Упорные шариковые подшипники 18, входящие в расточки суппорта 5, воспринимают вертикальные нагрузки;

3) передний мост имеет две пары полуосей: 1 и 12. Между собой каждая пара полуосей соединена сдвоенным карданным шарниром.

Кардан образован вилками полуосей 1 и 12, сдвоенной вилкой 16 и двумя крестовинами 17, установленными в вилки полуосей на игольчатых подшипниках 9. От выпадения подшипники удерживаются крышками 4 и болтами 3.

Рис. 25 Задний мост

1 - водило; 2, 8, 19, 21 - шестерни; 3 - контрольное отверстие; 4, 20 - сателлиты; 5 - ось сателлита; 6 - игольчатый подшипник; 7 - сливное отверстие ступицы; 9 - ступица колеса; 10 - тормозной барабан; 11 - тормозная колодка; 12 - тормозной кулак; 13 - регулировочный рычаг; 14 - картер моста; 15 - полуось; 16 - главная передача; 17 - чашка; 18 - ограничительный болт; 22 - крестовина; 23 - вал-шестерня; 24 - фланец; 25 - регулировочные прокладки; 26 - корпус главной передачи; 27 - гайка; 28 - кони- ческий подшипник; 29 - шайба; 30 - заклепка.

Рис. 26 Передний мост

1, 12 - полуоси; 2 - фрикционная накладка; 3 - болт; 4 - крышка; 5 - суппорт; 6 - шкворень; 7 - втулка; 8 - поворотный кулак; 9 - игольчатый подшипник; 10 - картер; 11 -

штифт; 13 - главная передача; 14 - сливная пробка; 15 - заклепка; 16 - сдвоенная вилка; 17 - крестовина; 18 - упорный подшипник.

1.3.3.

Смазка переднего и заднего мостов

Смазка переднего и заднего мостов экскаватора производится маслом, которое заливается через резьбовые отверстия картеров и ступиц колес. Масло заливается до уровня контрольных отверстий, расположенных сбоку.

ВНИМАНИЕ! Перед заправкой маслом колесных редукторов ступицы колес необходимо повернуть так, чтобы контрольные отверстия заняли самое нижнее положение.

Слив отработанного масла производится через нижние отверстия.

Отверстия закрываются коническими пробками.

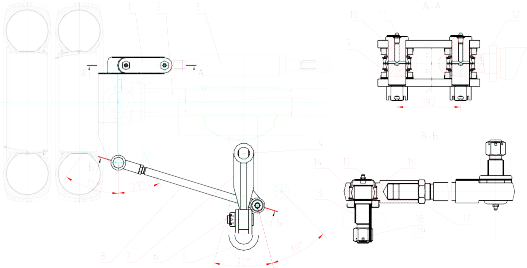

Рис. 27а Механизм управления поворотом колес ЕК 12-20

1 - шатун; 2 - мост; 3 – гидроцилиндр поворота колес; 5 - дышло; 7 - водило; 8 – тяга поперечная; 9, 14 - подшипник; 4,

6, 10, 13 - пальцы; 11, 15 – пресс-масленка; 12, 17 – стопорная гайка; 16 – наконечник; 18 - гайка; 19 – шплинт.

Механизм управления поворотом колес экскаватора ЕК 12-20 (рис. 27а) включает в себя систему рычагов, состоящую из дышла 5, водила 7, поперечной тяги 8, шатунов 1, обеспечивающих поворот экскаватора при движении своим ходом и при его буксировке.

Детали механизма соединены с помощью пальцев 4, 6, 10, 13 и сферических подшипников 9 и 14. Шарнирные соединения смазываются через пресс-масленки 11 и 15.

Поворот передних колес при движении экскаватора своим ходом осуществляется с помощью гидравлического рулевого управления, исполнительными элементами которого служит гидроцилиндр поворота колес 3.

При буксировке экскаватора поворот колес производится тягачом через буксировочное дышло 5, соединяемое с водилом 7 и связывающее экскаватор и тягач.

Механизм управления поворотом колес экскаватора ЕК-12 (рис. 27б) включает в себя систему рычагов, продольных и поперечных тяг, обеспечивающих поворот экскаватора при движении своим ходом и при его буксировке тягачом.

Детали механизма соединены с помощью цилиндрических шкворней 5, 18, конических пальцев 14 и сферических подшипников 12. Шарнирные соединения смазываются через пресс-масленки 13 и 17.

Поворот передних колес при движении экскаватора своим ходом осуществляется с помощью гидравлического рулевого управления, исполнительными элементами которого служат один или два гидроцилиндра поворота колес 1 и 7.

При буксировке экскаватора поворот колес производится тягачом через буксировочное дышло, соединяемое с водилом 4 и связывающее экскаватор с тягачом.

Рис. 27б Механизм управления поворотом колес ЕК-12

1, 7 - гидроцилиндры управления поворотом колес; 2 - поперечная буксировочная тяга; 3 - верхняя тяга; 4 - водило; 5, 18 - шкворни; 8 - шплинт; 9 - гайка; 10 - шайба; 11 - уплотнение; 12 - шарнирный подшип-

ник; 13, 17 - пресс-масленки; 14 - палец; 15 - поперечная тяга; 16 - двуплечий рычаг.
