ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭКСКАВАТОРА ЕК-12
В зависимости от объёма и состава работ, а также периодичности их
выполнения техническое обслуживание экскаватора подразделяют на виды:
ЕО - ежесменное техническое обслуживание;
ТО после обкатки (см. п.3.3.5.)
ТО-1 - проводимое через каждые 125 моточасов работы двигателя;
ТО-2-----/-----------/------------------------500 моточасов работы
двигателя;
ТО-3 - ---/-----------/------------------------1000 моточасов работы
двигателя;
СО - сезонное техническое обслуживание, выполняемое при переходе к
новому сезону эксплуатации.
При проведении технического обслуживания и текущего ремонта экскаватора
строго соблюдайте меры безопасности.
1. ОСНОВНЫЕ РЕГУЛИРОВОЧНЫЕ ХАРАКТЕРИСТИКИ ЭКСКАВАТОРА ЕК-12

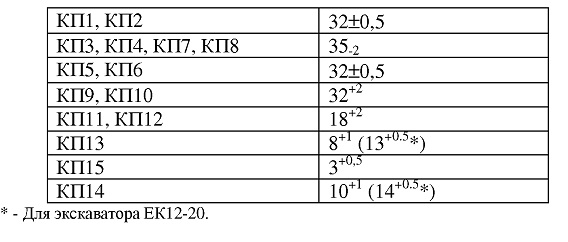

1.1. Давление настройки предохранительных клапанов гидросистемы на
экскаваторе, МПа
1.2. Давление в системе дистанционного
гидроуправления МПа (кгс/см2) 3,0+0,5 (30+5).
1.3. Давление настройки регулятора давления пневмосистемы МПа (кгс/см2)
0,6...0,7 (6,0...7,0).
1.4. Давление в шинах МПа (кгс/см2) 0,55+0,01(5,5+0,1).
1.5. Зазор между тормозными колодками и тормозным барабаном моста, мм:
- в районе осей тормозных колодок 0,1...0,3;
- в районе тормозного кулака 0,3.. .0,5.
1.6. Схождение передних колёс по торцам тормозных барабанов, мм 3...5.
1.7. Моменты затяжки крепежных изделий:
1.7. Моменты затяжки крепежных изделий:
|
Класс прочности |
Резьба |
Средний момент затяжки*, |
||
|
болтов |
гаек |
Нм |
кгс'м |
|
|
5,8 |
5 |
М6 |
5 |
0,5 |
|
М8 |
10 |
1 |
||
|
|
|
М10 |
21 |
2,1 |
|
М12 |
43 |
4,3 |
||
|
М14 |
58 |
5,8 |
||
|
М16 |
80 |
8 |
||
|
|
|
М18 |
120 |
12 |
|
М20 |
160 |
16 |
||
|
М24 |
200 |
20 |
||
|
8,8 |
|
М10 |
40 |
4 |
|
М12 |
72 |
7,2 |
||
|
М14 |
120 |
12 |
||
|
10,9 |
10 |
М12 |
100 |
10 |
|
М14 |
130 |
13 |
||
|
М18 |
300 |
30 |
||
|
М20 |
400 |
40 |
||
|
М22 |
520 |
52 |
* - Допускается отклонение ±5 % от указанного
значения среднего момента затяжки
1.8. Моменты затяжки накидных гаек трубопроводов
гидросистемы диаметром 6, 10,
12 мм (соединения по наружному конусу):
-
Диаметр трубы, мм
Резьба
Момент затяжки,
Н.м
кгс.м
6
М12
16...20
1,6...2,0
10
М16
37...43
3,7...4,3
12
М18
40...50
4,0...5,0
12
М22
72...79
7,2...7,9
-
Моменты затяжки штуцеров с уплотнительными кольцами круглого сечения:
Резьба
Момент затяжки,
Н.м
кгс.м
М12
14...20
1,4...2,0
М14
20...27
2,0...2,7
М16
26...33
2,6...3,3
М18
30...40
3,0...4,0
М22
48...54
4,8...5,4
-
Моменты затяжки ответственных резьбовых соединений:
|
№ |
Наименование соединения |
Обозначение детали соединения |
Момент затяжки Н.м. (кГ.м.) |
Примеч. |
|
1 |
Болты крепления торцовых шайб выходного вала КПП |
М10-6gх30.58.019 |
50-90 (5.0-9.0) |
|
|
2 |
Болты крепления крышки-суппорта стояночного тормоза |
М12-6gх40.58.019 |
80-100 (8.0-10) |
|
|
3 |
Болты крепления привода стояноч- ного тормоза |
М12-6gх25.58.019 |
80-100 (8.0-10) |
|
|
4 |
Болты крепления хвостовика |
М12-8gх45.58.019 |
100-120 (10-12) |
|
|
5 |
Болты чашек дифференциала |
М12х70.88 |
200-250 (20-25) |
|
|
6 |
Болты крепления водила моста |
ЭО-3323.20.30.024 |
140-150 (14-15) |
М14-8g |
|
7 |
Болты и гайки крепления карданов |
70.60.002/003/004 |
120-140 (12-14) |
М14х1.5 |
|
8 |
Болты крепления главной передачи |
М16-8gх40.58.019 |
140-150 (14-15) |
|
|
9 |
Болты крепления цапфы переднего моста |
М18х1.5--8gх40.109 |
350-400 (35-40) |
|
|
10 |
Болты крепления ОПУ к ходовой раме |
Болт М16-8gх55.109.40Х.019 – 36 шт. |
200…220 (20…22) |
|
|
11 |
Гайки крепления колес |
М20-7Н.10.40Х.019 |
350-400 (35-40) |
|
|
12 |
Болты крепления тормозного бара- бана |
М20-8gх40.109 |
350-400 (35-40) |
|
|
13 |
Гайки крышек подшипника главной передачи |
М20-7Н.5 |
200-250 (20-25) |
|
|
14 |
Контргайка упора конической шес- терни главной передачи |
М20х1,5.7Н.04.019 |
350-400 (35-40) |
|
|
15 |
Болты крепления гидромотора КПП |
М20-6gх60.58.019 |
200-250 (20-25) |
|
16 |
Болты крепления заднего моста к ходовой раме |
ЭО-3322Б.70.00.001 |
300-350 (30-35) |
М22х1.5 |
|
17 |
Болты крепления КПП к ходовой раме |
М24-8gх80.58.019 |
400-450 (40-45) |
|
|
18 |
Гайка хвостовика |
ЭО-3323.20.31.106 |
400-550 (40-55) |
М36х1.5 |
|
19 |
Контргайка крепления подшипников ступицы моста |
ЭО-3323.20.30.035 |
500-550 (50-55) |
М75х2 |
|
20 |
Болты крепления крышек противо- обгонного клапана |
М16х1.5-6gх88.019 |
108 (10,8) |
|
|
21 |
Винты крепления нижней крышки блока управления к корпусу |
Винт М8-8gх30.58 |
8,6 (0,86) |
|
|
22 |
Винты крепления верхней крышки блока управления к корпусу |
Винт М6-8gх55.66 |
3,3 (0,33) |
|
|
23 |
Винты крепления корпуса клапана «ИЛИ» к плите гидрораспределителя |
Винт М6-8gх55.66 |
3,3 (0,33) |
|
|
24 |
Винты крепления секции гидрорас- пределителя к плите |
Винт М12-8gх35.88.019 |
37 (3,7) |
|
|
25 |
Винты крепления сливных заглушек на плите гидрораспределителя |
Винт М12-8gх35.56.05 |
21,8 (2,18) |
|
|
26 |
Заглушка рым-болт в плите гидро- распределителя |
520.10.00.012 |
140,4 (14,04) |
М27 |
|
27 |
Технологическая заглушка на корпу- се противообгонного клапана |
ЭО-3323.20.83.071 |
89,4 (8,94) |
М22х1.5 |
|
28 |
Заглушка на корпусе пневмогидро- аккумулятора для монтажа золотни- ка |
6401100120-20 |
2,9 (0,29) |
М14х1.5 |
|
29 |
Заглушка на корпусе клапана “ИЛИ” |
ЭО-3323.20.83.071 |
8,4 (0,84) |
М22х1.5 |
|
30 |
Крепление механизма поворота 312- 04-07.00.000 |
Болт М16-8gх50.109.40Х.019 (16 шт.) |
155 (15,5) |
|
|
31 |
Болты крепления противовеса |
Болт М24-8gх80.109.40Х.019 |
250-300 (25-30) |
|
|
32 |
Крепление ОПРУ к поворотной плат- форме |
Болт М16х140.109.40Х.019 (36 шт.) |
200-220 (20-22) |
|
|
33 |
Винты крепления крышки гидрорас- пределителя |
М10-8gх25.56.05 |
14 (1,4) |
2.
ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ ПЕРИОДИЧЕСКОМ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
ЕЖЕСМЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
|
№ |
Наименование |
Методика проведения |
|
1 |
Двигатель |
Проведите техобслуживание согласно Руководству по эксплуатации двигателя |
|
2 |
Металлоконструкция экскаватора |
Проверить состояние сварных швов. При обнару- жении дефектов (трещин и т.п.) произвести их раз- делку и заварку (или сообщить на завод-изготови- тель в течение гарантийного периода). |
|
3 |
Гидросистема |
Убедитесь в отсутствии утечек |
|
4 |
Пальцы 16, 17, 18, 19, 20 (рис. 20а) и 13, 14, 15, 17, 18 (рис. 20б) крепления ковша и ру- кояти |
Произведите смазку |
|
5 |
Пневмосистема |
Проверьте давление |
|
6 |
Тормоза колес |
Проверьте и отрегулируйте |
|
7 |
Механизм управления поворотом колес |
Проверить затяжку контргаек на рулевых, буксиро- вочных тягах и наконечниках гидроцилиндра пово- рота колес |
|
8 |
Стояночный тормоз |
-------“------- |
|
9 |
Опорно-поворотное устройство |
Проверьте и подтяните болты крепления |
|
10 |
Жидкостный подогреватель HYDRONIC 10 |
Перед началом работы (перед пуском подогревате- ля) слить отстой и конденсат из топливного бачка подогревателя |
|
11 |
Предохранитель от замерзания |
Проверить уровень этилового спирта в предохра- нителе от замерзания и дозаправить при снижении уровня спирта ниже контрольной отметки |
|
12 |
После окончания работы: гидроцилиндры пневмосистема охлаждающая жидкость (при использовании воды); Тосол-А40М или антифриз – не сли- вать |
Втяните штоки Слейте конденсат Слейте при температуре ниже +5°С ВНИМАНИЕ! Удалите остатки воды из отопи- теля сжатым воздухом. |
ЧЕРЕЗ КАЖДЫЕ 125 ЧАСОВ ЭКСПЛУАТАЦИИ (ТО-1)
|
№ |
Наименование |
Методика проведения |
|
1 |
Проведите ежесменное техобслуживание экскаватора |
|
|
2 |
Проверьте надежность крепления узлов и механизмов экскаватора |
При необходимости подтяните резьбовые соедине- ния (моменты затяжки базовых узлов указаны в п.1.10) |
|
3 |
Двигатель |
Проведите ТО-1 согласно Руководству по эксплуа- тации двигателя |
|
4 |
Рулевое управление |
Проверьте на наличие осевого люфта и отрегулируйте |
|
5 |
Опорно-поворотное устройство |
Проверьте и подтяните болты и произведите смазку |
|
6 |
Шины |
Проверьте давление |
|
7 |
Пальцы 1, 3, 6, 7, 9, 11, 12, 13, 23 (рис. 20а) и 1, 2, 6, 7, 9, 10, 19 (рис. 20б) рабочего оборудования |
Произведите смазку |
|
8 |
Механизм поворота |
Проверьте уровень масла, при необходимости долейте |
|
9 |
Коробка перемены передач |
-------“------- |
|
10 |
Колесные редукторы переднего и заднего мостов |
-------“------- |
|
11 |
Гидросистема |
Проверьте давление перед фильтрами. Если давле- ние на входе в фильтр достигает величины 0,3±0,05 МПа (3±0,5 кгс/см2) или при резком его падении замените фильтроэлементы |
|
12 |
Редуктор насосного агрегата |
Проверьте уровень масла в картере, при необходи- мости долейте |
ЧЕРЕЗ КАЖДЫЕ 500 ЧАСОВ ЭКСПЛУАТАЦИИ (ТО-2)
|
№ |
Наименование |
Методика проведения |
|
1 |
Проведите ТО-1 |
|
|
2 |
Двигатель |
Проведите ТО-2 согласно Руководству по эксплуа- тации двигателя |
|
3 |
Опорно-поворотное устройство |
Проверьте и подтяните болты и произведите смазку |
|
4 |
Пальцы выносных опор - отвала или опоры- отвала |
-------“------- -------“------- |
|
5 |
Шкворни переднего моста |
-------“------- |
|
6 |
Тормозные кулаки переднего и заднего мос- тов |
-------“------- |
|
7 |
Шарниры управления поворотом колес |
-------“------- |
|
8 |
Механизм управления поворотом колес |
После регулировки схождения колес и буксировоч- ного устройства все контргайки на рулевых, букси- ровочных тягах и наконечниках гидроцилиндра поворота колес законтрить и дополнительно закер- нить в трех точках, равномерно расположенных по диаметру. Угол кернения - 45°, глубина кернения 1,5…2 мм. |
ЧЕРЕЗ КАЖДЫЕ 1000 ЧАСОВ ЭКСПЛУАТАЦИИ (ТО-3)
|
№ |
Наименование |
Методика проведения |
|
1 |
Проведите ТО-2 |
|
|
2 |
Двигатель |
Проведите ТО-3 согласно Руководству по эксплуа- тации двигателя |
|
3 |
Топливный бак |
Промойте бак |
|
4 |
Гидросистема |
Произведите настройку клапанов |
|
5 |
Электрооборудование |
Проверьте состояние электропроводки, фар и фо- нарей, при необходимости устраните неисправ- ность |
|
6 |
Передние колеса |
Проверьте сходимость и при необходимости отре- гулируйте |
ЧЕРЕЗ КАЖДЫЕ 2000 ЧАСОВ ЭКСПЛУАТАЦИИ
|
№ |
Наименование |
Методика проведения |
|
1 |
Проведите очередное плановое техническое обслуживание экскаватора |
|
|
2 |
Заправочные емкости:
|
Произведите замену рабочей жидкости Произведите замену масла |
|
3 |
Состояние окраски экскаватора |
Восстановите поврежденные места |
СЕЗОННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
|
№ |
Наименование |
Методика проведения |
|
1 |
Проведите очередное плановое техническое обслуживание экскаватора |
|
|
2 |
Двигатель |
Проведите сезонное техническое обслуживание согласно Руководству по эксплуатации двигателя |
|
3 |
Гидросистема |
Обязательно произведите замену рабочей жид- кости с учетом нового сезона эксплуатации Промойте всасывающие фильтры и напорный фильтр (или замените фильтроэлемент напорного фильтра в случае сильной загрязненности) (не реже чем через 500 часов эксплуатации) |
|
4 |
Предохранитель от замерзания |
Очистить и промыть внутреннюю полость емкости для спирта, проверить состояние фитиля. Порванный и замасленный фитиль должен быть заменен |
