БУКСИРОВКА ЭКСКАВАТОРА ЕК-12

Экскаватор должен буксироваться тягачом на жесткой сцепке с помощью буксировочного устройства, поставляемого с завода-изготовителя вместе с экскаватором.

Следует тщательно проверить надежность закрепления буксировочного устройства; сто-порение шкворня и пальцев, соединяющих буксировочные тяги, производите новыми шплинтами соответствующего типоразмера.

Экскаватор можно буксировать за тягачом при исправной пневматической системе тормозов тягача и экскаватора и при исправном управлении поворотом колес.

Необходимо учитывать, что транспортировать экскаватор буксировкой нежелательно и следует применять в исключительных случаях, т.к. экскаватор не подрессорен, а скорость буксировки превышает скорость передвижения экскаватора своим ходом.

• ВНИМАНИЕ! Скорость при буксировке экскаватора не должна превышать 40 км/ч.

• ВНИМАНИЕ! Перед буксировкой проверьте затяжку всех резьбовых соединений, обратив особое внимание на крепление колёс, противовеса, а также затяжку контргаек на рулевых, буксировочных тягах и наконечниках гидроцилиндра поворота колес.

• ЗАПРЕЩАЕТСЯ:

- буксировка при неисправной пневматической системе тормозов;

- буксировка при неисправном управлении поворотом колес;

- буксировка на гибкой сцепке;

- езда задним ходом при буксировке экскаватора;

- буксировка без строповочных элементов (цепь, канат).

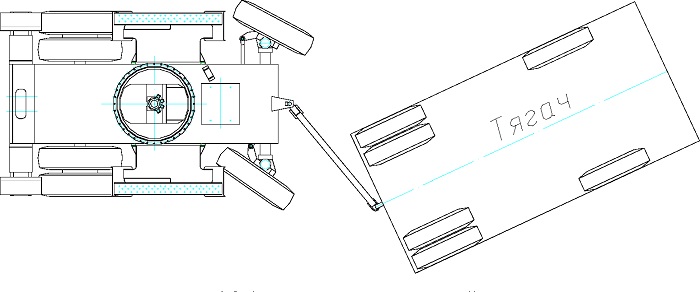

• С целью избежания поломок водила ЗАПРЕЩАЕТСЯ буксировка при повороте колес экскаватора в сторону, противоположную движению тягача (см. схему).

6.3.1. Перед буксировкой

1. Установите тягач и экскаватор на ровной горизонтальной, исключающей возможность загрязнения окружающей среды, площадке.

Для экскаватора ЕК12-20 установите буксировочное устройство, находящееся в ящике ЗИП. При положении колес “прямо” водило 7 и дышло 5 (рис. 27а) должны располагаться вдоль продольной оси рамы. Регулировку осуществлять вращением наконечника поз. 16 (рис. 27а). После регулировки затянуть контргайку поз. 17 (рис. 27а) М=400...500 (40...50) Нм (кгс).

Заведите двигатель экскаватора, уложите рабочее оборудование в кузов тягача таким образом, чтобы не повредить его во время буксировки. Соедините сцепное устройство автомобиля с помощью буксировочного дышла экскаватора с водилом механизма управления поворотом колёс экскаватора.* Выключите двигатель. Отключите включатель «массы» и выньте из гнезда ключ включателя стартера.
*Для страховки дополнительно соедините экскаватор с тягачом двумя стальными канатами диаметром не менее 16 мм, либо двумя тяговыми цепями с номером не ниже 112. Провисание каната (цепи) должно составлять 200-250 мм (в низшей точке).

На экскаваторе с отвалом концы канатов или цепей обмотайте вокруг отвала и закрепите там.

На экскаваторе без отвала канаты (цепи) установите крестообразно и закрепите за передний мост в районе поворотных кулаков.

На тягаче предохранительные канаты (цепи) должны крепиться к раме.

ЗАПРЕЩАЕТСЯ крепить предохранительные канаты (цепи) к тяговому крюку автомобиля.

2. Установив под колесными редукторами переднего моста емкости для сбора масла, снять с них крышку 3 (рис. 9), отвернув болты М12 (6 штук), стопорное кольцо 4, солнечную шестерню 2, шайбу 5, а затем установить крышку на место.

3. Установив под колесными редукторами заднего моста емкости для сбора масла, снять с них крышку 3 (рис. 9) и полуось 6 в сборе с солнечной шестерней 2, стопорным кольцом 4 и шайбой 5, а затем установить крышку на место.

4. Снятые детали завернуть в промасленную бумагу и предохранять от повреждений и загрязнений при буксировке.

5. Для объединения поршневых и штоковых полостей рулевых гидроцилиндров выверните на 2...3 оборота винт 1 (рис. 10) буксировочного крана рулевого управления и законтрите винт гайкой.

6. Поднимите стопор поворотной платформы и зафиксируйте его в этом положении.

7. Для объединения полостей гидромотора механизма поворота выверните запорный винт буксировочного крана (рис. 63), установленного на фланце гидромотора механизма поворота, на два-три оборота и законтрите винт гайкой.

8. Переведите стрелу экскаватора в «плавающее» положение, для чего необходимо вывернуть на 2.3 оборота запорные винты на блоке «плавающего» положения стрелы (рис. 64), прифланцованном к стреловой секции гидрораспределителя, затем законтрить винты.

9. При буксировке экскаватора ЕК12-20 необходимо соединить полости гидростабилизаторов со сливом, вывернув иглу шунта “Ш” (см. гидросхему) на 3.4 оборота.

10. Если тягач имеет в электросети напряжение 24 В (а не 12 В, как на экскаваторе), замените электролампы во внешних световых приборах экскаватора (в подфарниках, фонарях, указателях поворота) на 24 В.

11. Установите жгут проводов прицепа, подключив его к штепсельной розетке тягача и к соединительной колодке, установленной на жгуте проводов задних фонарей, разъединив разъем.

ВНИМАНИЕ! На тягачах для подключения прицепа применяются розетки различных исполнений, которые имеют следующие основные отличительные признаки:

Первое исполнение - клеммы на крышке розетки обозначены римскими цифрами и буквой "М", на тягаче стоп - сигнал и указатель поворота совмещены.

Второе исполнение - клеммы на крышке розетки обозначены римскими цифрами и буквой


Рис. 9

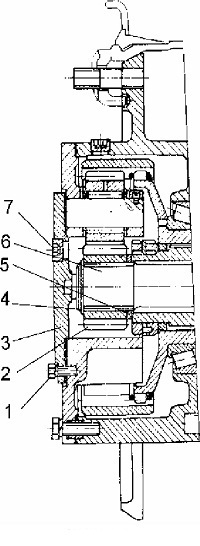

1 - болт; 2 - солнечная шестерня; 3 - крышка; 4 - стопорное кольцо; 5 - шайба; 6 - полуось; 7 - контрольное отверстие.


Рис. 10
1 - винт буксировочного крана

«М», на тягаче стоп - сигнал и указатель поворота разделены.

Третье исполнение - клеммы на крышке розетки обозначены арабскими цифрами, все штыри розетки одинаковой длины.

Четвёртое исполнение - клеммы на крышке розетки обозначены арабскими цифрами, штырь «масса» (клемма № I) выполнен длиннее остальных штырей.

Для подсоединения проводов розетку следует разобрать. Провода, входящие в жгут проводов прицепа, различаются по цвету в зависимости от исполнения розетки на тяга­че провода должны подсоединяться к клеммам, имеющим обозначение, указанные в таблице:

После подсоединения проводов проверьте правильность работы приборов.

Для экскаватора ЕК12-20 (при установке коллектора центрального 314-02­

71.00.850):

1.                  Подключите шланг прицепа 25 (рис. 70) на тягаче к управляющей магистрали 2-х проводной системы привода тормозов прицепа, на экскаваторе - к штуцеру буксиро­вочной системы экскаватора. При этом отводящий от дифференциального золотника трубопровод 18 должен быть заглушен заглушкой (рис. 69), установленной на поворот­ной платформе.

2.                  Закрепите жгут проводов прицепа и шланг прицепа на дышле в 2^х местах 8^ю хо­мутиками из комплекта ЗИП.

3.                  Заведите двигатель тягача и проверьте работу пневматического привода тормо­зов колёс экскаватора: нажав на тормозную педаль тягача, зрительно убедитесь в том, что штоки тормозных пневмокамер всех колёс экскаватора перемещаются и поворачи­вают разжимные кулаки, которые раздвигают колодки тормозов.

4.                  Проверьте давление в шинах. В случае необходимости накачайте шины.

5.                  Зафиксируйте выносные опоры в поднятом положении, подвязав их тросами к ходовой раме.

Для экскаватора ЕК-12 (при установке коллектора центрального 314-02­

71.00.850);

Для экскаватора ЕК12-20 (при установке коллектора центрального 312-04­

71.00.500):

6.                  Установите шланг 37 в положение «б» (рис. 71, 72). Подключите шланг прицепа

24                 с соединительной головкой голубого цвета к управляющей магистрали двухпровод­ной системы привода тормозов прицепа (цвет головки на тягаче - голубой). Шланг 54 с соединительной головкой красного цвета подключите к питающей магистрали двух­проводной системы привода тормозов прицепа (цвет головки на тягаче - красный).

7.                  Закрепите жгут проводов прицепа и шланг прицепа на дышле в 2^х местах 8^ю хо­мутиками из комплекта ЗИП.

Заведите двигатель тягача и проверьте работу пневматического привода тормо­зов колёс экскаватора: нажав на тормозную педаль тягача, зрительно убедитесь в том,

что штоки тормозных пневмокамер всех колёс экскаватора перемещаются и поворачивают разжимные кулаки, которые раздвигают колодки тормозов.

20. Проверьте давление в шинах. В случае необходимости накачайте шины.

21. Зафиксируйте отвал и выносные опоры в поднятом положении, подвязав их тросами к ходовой раме.

6.3.2. После окончания буксировки

1. Отсоедините буксировочное дышло.

Для экскаватора ЕК-12-20 снять и уложить в ЗИП буксировочное устройство, состоящее из дышла 5, водила 7, тяги поперечной 8, пальцев 4 и 6 (рис. 27а).

2. Снимите жгут проводов прицепа и уложите на хранение, подключите жгут задних фонарей к бортовой сети экскаватора.

Для экскаватора ЕК12-20 (при установке коллектора центрального 314-02-

71.00.850):

3. Отсоедините шланг прицепа 25 (рис. 70) от магистралей тягача и экскаватора. Закрутите заглушку на штуцер буксировочной системы экскаватора. Отводящий трубопровод 18 подсоединить к дифференциальному золотнику. Заглушку установить на поворотной платформе.

Для экскаватора ЕК-12 (при установке коллектора центрального 314-02-

71.00.850);

Для экскаватора ЕК12-20 (при установке коллектора центрального 312-04-

71.00.500):

3. Отсоедините шланги прицепа 25 и 54 (рис. 71, 72) от магистралей тягача и экскаватора. Закрутите заглушки на штуцеры буксировочной системы экскаватора.

Установите шланг 37 в положение «а», соответствующее движению экскаватора своим ходом.

4. Установите шестерни и полуоси, снятые с колесных редукторов переднего и заднего мостов.

5. Долейте масло ТАп-15В до уровня контрольного отверстия 7 (рис. 9) на крышке 3 колесного редуктора.

6. Заверните до упора винт 1 (рис. 10) буксировочного крана рулевого управления, расположенного на ходовой раме, и законтрите его гайкой.

7. Заверните до упора винт буксировочного крана, расположенного на фланце гидромотора механизма поворота, и законтрите винт гайкой.

8. Выведите с^елу экскаватора из «плавающего» положения, для чего заверните до упора запорные винты блока «плавающего» положения и законтрите их.

9. Установите на место 12-вольтовые лампы внешних световых приборов экскаватора (если на время буксировки они были заменены на 24-вольтовые).

10. Заведите двигатель экскаватора, снимите рабочее оборудование с кузова тягача.

11. Проверьте давление в пневмосистеме, устраните утечки воздуха.

12. Проверьте на ходу на свободной площадке работу рулевого управления и тормозов колёс.
