4.
УКАЗАНИЯ ПО СМАЗКЕ ЕЖЕСМЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭКСКАВАТОРА ЕК-12
Рис. 20а Рабочее оборудование обратная лопата с
изменяемой геометрией стрелы
1,3,6,7,9,11,12,13,16,17,18,19,20,23 - пальцы; 2 - трубопроводы рабочего
оборудования; 4,10,14,22 - гидроцилиндры;
5 - стрела нижняя; 8 - стрела верхняя; 15 - рукоять; 21 - ковш
Ежесменно проводите смазку пальцев 16,17,18,19,20.
Перед началом эксплуатации и через каждые 125 часов эксплуатации
проводите смазку пальцев 1,3,6,7,9,11.12,13,23.
Рис. 20б Рабочее оборудование обратная лопата
1, 2, 6, 7, 9, 10, 13, 14, 15, 17, 18, 19 - пальцы; 3 - трубопроводы
рабочего оборудования; 4, 8, 11 - гидроцилиндры; 5 -стрела; 12 -
рукоять; 16 - ковш
Ежесменно проводите смазку пальцев 13, 14, 15, 17, 18.
Перед началом эксплуатации и через каждые 125 часов эксплуатации
проводите смазку пальцев 1, 2, 6, 7, 9, 10, 19.
ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ И ЧЕРЕЗ КАЖДЫЕ 125
ЧАСОВ ЭКСПЛУАТАЦИИ

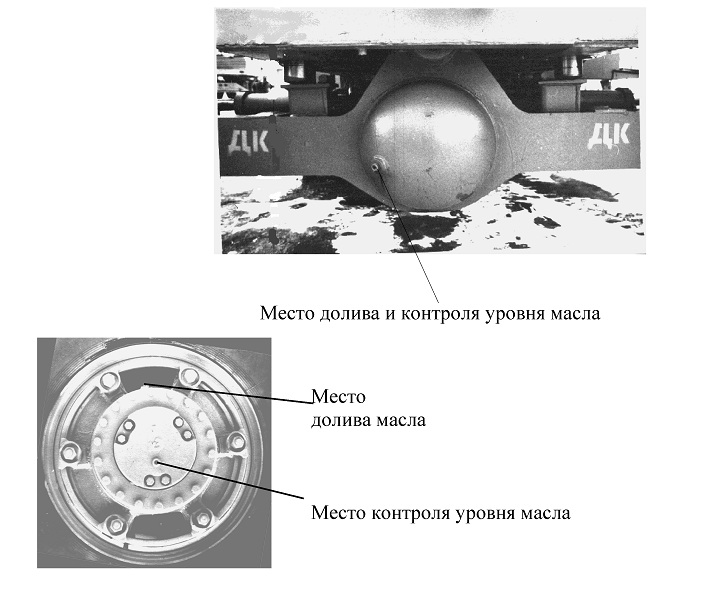

Проверьте уровень масла в корпусах главных передач переднего и заднего
мостов, в колесных редукторах, коробке перемены передач, механизме
поворота и в картере редуктора насосного агрегата.
Пpовеpьте уровень масла в корпусах главных передач переднего и заднего мостов, в колесных редукторах, коробке перемены передач, механизме поворота и в картере ре- дуктора насосного агрегата.
ПЕPЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ И ЧЕPЕЗ КАЖДЫЕ 500 ЧАСОВ ЭКСПЛУАТАЦИИ

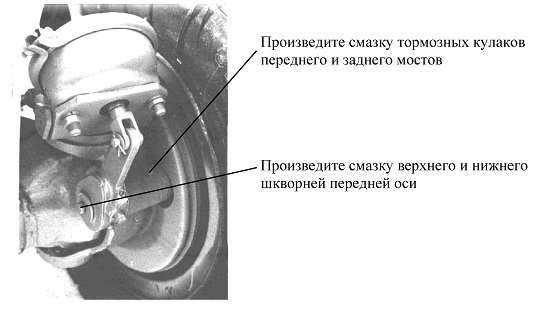

Пpоизведите смазку тормозных кулаков переднего и заднего мостов
Пpоизведите смазку верхнего и нижнего шкворней передней оси
Пpоизведите смазку шарниров управления поворотом колес для ЕК 12-20
Произведите смазку шарниров управления поворотом колес для ЕК-12
Произведите смазку пальцев откидных опор экскаватора ЕК-12
4.1.
Перечень рабочих жидкостей, масел, смазок, топлива, используемых при эксплуатации экскаватора ЕК-12
|
Заправочные емкости и точки смазки |
Объем, л |
Марки основных рабочих жидкостей, масел, топлива |
|
|
Лето |
Зима |
||
|
Г идросистема |
320 |
МГЕ-46В (И-30А) |
МГ-15В (ВМГЗ) |
|
Редуктор насосного агрегата |
0,3 |
ТАп-15В |
|
|
Механизм поворота |
5,6 |
ТАп-15В |
|
|
Коробка перемены передач |
5 |
ТАп-15В |
|
|
Мост передний |
16* |
ТАп-15В |
|
|
Мост задний |
17* |
ТАп-15В |
|
|
Шарниры соединения рабочего оборудования и ходовой части |
3 |
ЛИТОЛ-24 |
|
|
Ролики опорно-поворотного устройства |
0,6 кг |
ЛИТОЛ-24 |
|
|
Зубчатый венец опорноповоротного устройства и приводная шестерня механизма поворота |
0,5 |
ЛИТОЛ-24 |
|
|
Топливный бак |
130 |
Летнее дизельное топливо Л ГОСТ 305-82 |
Зимнее дизельное топливо З ГОСТ 305-82 |
* В том числе: колесный редуктор переднего моста - 1,6 л колесный редуктор заднего моста - 2,1 л.
4.2. ТАБЛИЦА ЗАМЕНИТЕЛЕЙ МАСЕЛ
|
Лето |
Марка масел |
Заменители |
|
МГЕ-46В (от 0 до +70°С) |
И-30А (от 0 до +70°С) |
|
|
ТАп-15В |
ТМ-2-18 (ТЭп-15) |
|
|
ЛИТОЛ-24 |
Солидол Ж |
|
|
ЦИАТИМ-203 |
ЛИТОЛ-24, ВНИИНП-242 |
|
|
Зима |
МГ-15В (ВМГЗ) (от -35°С до +45°С) |
МГ-22-А (АУ) (от -15°С до +50°С) |
|
ЛИТОЛ-24 |
Пресс-солидол Ж |
В скобках указан интервал температур рабочих жидкостей.
