7.4.4 Меню Active faults (Активные неисправности)(F4)

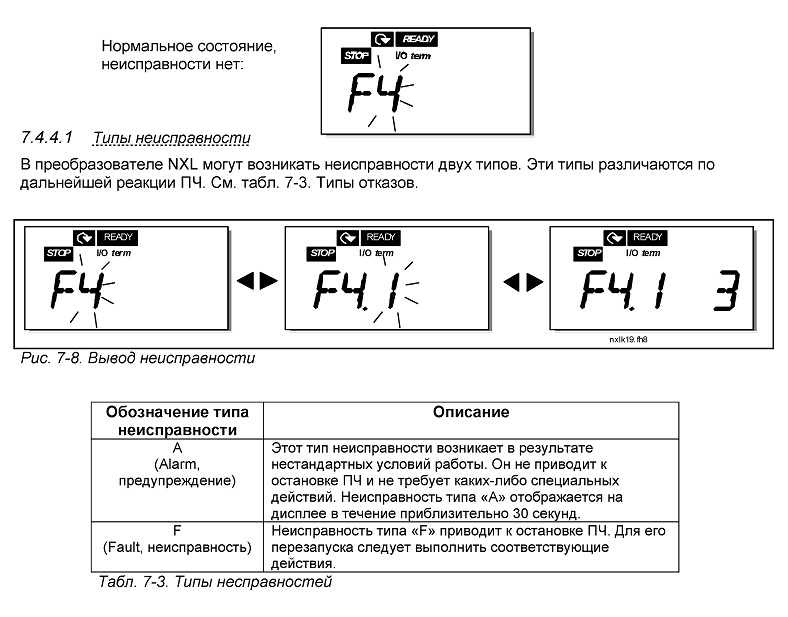

В меню Active faults (Активные неисправности) из главного меню можно войти, нажав кнопку перемещения по меню вправо, если на экране высвечивается индикация F4.
В памяти может храниться до 5 историй неисправности в порядке их возникновения. Их список можно очистить с помощью кнопки Reset (СБРОС), и индикатор вернется в состояние до возникновения отказов. Отказ остается активным до очистки кнопкой Reset или сигналом сброса с клеммы ввода-вывода.
Примечание! Отмените внешний сигнал пуска до сброса отказа, чтобы не допустить случайного перезапуска ПЧ.

7.4.4.2 Коды ш неисправностей

Коды неисправностей, их причины и методы устранения представлены в таблице ниже. Затененными являются только неисправности типа «А». Строки таблицы, написанные белым на черном фоне, содержат описание неисправностей, для которых можно запрограммировать различные виды реакции для применения. См. группу параметров Protections (Защиты). Примечание! В случае необходимости обращения на завод-изготовитель или к местному представителю по вопросам возникновения неисправностей желательно написать текстовое описание и коды всех неисправностей, высвечивающихся на панели управления.

Код отка- за	Неисправность	Возможная причина	Меры по устранению
	1	Перегрузка по току	ПЧ обнаружил слишком высокий ток (>4*In) в кабеле двигателя:	Проверьте нагрузку. Проверьте номинал двигателя. Проверьте кабели.
	2	Перенапряжение	Напряжение звена постоянного тока превысило ограничения, приведенные в табл. 4-3.	Увеличьте время торможения.
	3	Замыкание на землю	Измерения показали, что суммарный фазный ток двигателя не равен нулю:	Проверьте сопротивление изоляции кабеля двигателя и обмоток двигателя.
	8	Системная неисправность		Сбросьте отказ и перезапустите ПЧ. В случае повторного возникновения отказа обратитесь к ближайшему местному представителю компании Vacon.
	9	Пониженное напряжение	Напряжение цепи постоянного тока меньше ограничений, приведенных в табл. 4-3.	В случае временного сбоя напряжения питания сбросьте отказ и перезапустите ПЧ. Проверьте напряжение питания. Если оно достаточно, произошел внутренний сбой. Обратитесь к ближайшему местному представителю компании Vacon.
	11	Контроль выходных фаз	Измерения показали, что в одной из фаз двигателя отсутствует ток.	Проверьте кабели двигателя и сам двигатель.
	13	Недостаточная температура ПЧ	Температура радиатора меньше –10C

резкое увеличение нагрузки
короткое замыкание в кабеле двигателя
двигатель недопустимого номинала

Слишком короткое время торможения
большие пиковые перегрузки по напряжению питания

нарушение изоляции в кабелях двигателя

несправность элемента
сбой в работе

наиболее вероятная причина: слишком низкое напряжение питания

внутренняя ошибка ПЧ

14	Перегрев ПЧ	Температура радиатора превышает 90C Если температура радиатора превысит 85C, выдается предупреждение о перегреве.	Проверьте расход и поток охлаждающего воздуха. Убедитесь, что радиатор незагрязнен. Проверьте температуру окружающей среды (p2.6.8). Убедитесь, что частота переключения не является слишком высокой относительно температуры окружающей среды и нагрузки двигателя.
15	Опрокидывание двигателя	Сработала защита от опрокидывания двигателя	Проверьте двигатель.
16	Перегрев двигателя	Тепловая модель двигателя в ПЧ зафиксировала перегрев двигателя. Двигатель перегружен.	Уменьшите нагрузку двигателя. Если перегрузка не пропадает, проверьте параметры тепловой модели .
17	Недогрузка двигателя	Сработала защита от недогрузки двигателя.
17	Недогрузка двигателя	Сработала защита от недогрузки двигателя.
22	Ошибка контрольной суммы EEPROM	Отказ сохранения параметра	Обратитесь к ближайшему местному представителю компании Vacon.
24	Неисправность счетчика	Счетчики показывают неправильные значения
25	Неисправность при самодиагности- ке микропроцес- сора		Сбросьте отказ и перезапустите ПЧ. В случае повторного возникновения отказа обратитесь к ближайшему местному представителю компании Vacon.
29	Неисправность по термистору	Вход термистора дополнительной платы обнаружил увеличение температуры двигателя	Проверьте охлаждение и нагрузку двигателя Проверьте разъем термистора (если вход термистора дополнительной платы не используется, вероятнее всего, произошло короткое замыкание).
34	Неисправность связи по внутренней шине	Помехи или неисправное оборудование	Сбросьте отказ и перезапустите ПЧ. В случае повторного возникновения отказа обратитесь к ближайшему местному представителю компании Vacon.
35	Неверная макро- программа	Выбранная макропрограмма не функционирует.	Обратитесь к ближайшему местному представителю компании Vacon.
39	Устройство снято	Дополнительная плата снята. ПЧ снят.	Сбросьте неисправность.

сбой в работе
несправность элемента

сбой в работе
несправность элемента

40	Неизвестное устройство	Неизвестная дополнительная плата или привод.	Обратитесь к ближайшему местному представителю компании Vacon.
41	Температура IGBT	Зашита от перегрева инверторного моста IGBT обнаружила слишком высокий ток двигателя.	Проверьте нагрузку. Проверьте номинал двигателя.
44	Замена устройства	Дополнительная плата заменена. Заданы значения параметров по умолчанию дополнительной платы.	Сбросьте неисправность.
45	Добавлено устройство	Добавлена дополнительная плата.	Сбросьте отказ.
50	Ток аналогового входа Iin<4 мА (выбран диапазон сигнала от 4 до 20 мА)	Ток аналогового входа < 4 мА.	Проверьте цепь обратной связи.
51	Внешняя неисправность	Неисправность цифрового входа. Цифровой вход запрограммирован как «Внешняя неисправность»; вход в активном сотоянии.	Проверьте параметры входа и устройство, вызвавшее «Внешнюю неисправность». Проверьте кабели подключение к данному устройству.
52	Неисправность связи панели управления	Подключение между панелью управления и ПЧ отсутствует.	Проверьте разъем панели управления и ее кабель.
53	Неисправность интерфейсной шины	Передача данных по интерфейсной шине между ведущей станцией и платой разорвана.	Проверьте правильность установки. Если установка выполнена правильно, обратитесь к ближайшему местному представителю компании Vacon.
54	Неисправность слота	Неисправна дополнительная плата или слот	Проверьте плату и слот. Обратитесь к ближайшему местному представителю компании Vacon.
55	Контроль действитель- ных значений	Действительное значение вышло за предел (верхний или нижний в зависимости от значения пар. 2.7.22) контрольного ограничения действительных значений (пар. 2.7.23)

управляющий кабель поврежден или не подсоединен

Табл. 7-4. Коды отказов

7.4.5 Меню Fault history (история неисправностей)

В меню Fault history из главного меню можно войти, нажав кнопку перемещения по меню вправо, если на экране высвечивается индикация H5.

Все отказы хранятся в меню Fault history, где их можно просматривать с помощью кнопок прокрутки. Можно в любой момент вернуться к предыдущему меню, нажав кнопку перемещения по меню влево.

В памяти ПЧ может храниться до 5 отказов в порядке их возникновения. Самый последний обозначается H5.1, предпоследний — H5.2 и т.д. Если в памяти находится 5 нестертых отказов, следующий заменит самый давний из них.

Удержание кнопки Enter приблизительно в течение 2-3 секунд приведет к стиранию всего журнала отказов.

7.4.6 Меню System (Системное меню)(Э6)

В меню System из главного меню можно войти, нажав кнопку перемещения по меню вправо, если на экране высвечивается индикация S6.

Общие элементы управления ПЧ, например, задание параметров панели управления, настройка наборов параметров или информация об аппаратном и программном обеспечении, расположены в меню System. Далее приведен список функций, доступных в меню System.
.Фун.кми.и. меню_System

S6.8.3	Software info
I6.8.3.1	Software package					Прокручивание информации с помощью кнопки перемещения по меню вправо
I6.8.3.2	System SW version
I6.8.3.3	Firmware interface
I6.8.3.4	System load			%
S6.8.4	Application info
S6.8.4.1	Application
A6.8.4.1.1	Application id
A6.8.4.1.2	Application version
A6.8.4.1.3	Firmware interface
S6.8.5	Hardware info
I6.8.5.2	Unit voltage			В
I6.8.5.3	Brake chopper					0=Отсутствует, 1=Имеется
S6.8.6	Options
S6.8.6.1	NXOPT					Примечание! Подменю не отображаются, если дополнительная плата не установлена
I6.8.6.1.1	Status	1	5			1=Соединение потеряно 2=Инициализация 3=Работа 5=Неисправность
I6.8.6.1.2	Program version
S6.9	AI mode
P6.9.1	AIA1 mode	0	1		0	0=Потенциальный вход 1=Токовый вход (корпуса типов MF4–MF6)
P6.9.2	AIA2 mode	0	1		1	0=Потенциальный вход 1=Токовый вход
S6.10	Fieldbus parameters
I6.10.1	Communication status
P6.10.2	Fieldbus protocol	1	1		1	0=Не используется 1=протокол Modbus
P6.10.3	Slave address	1	255		1	Адреса 1–255
P6.10.4	Baud rate	0	8		5	0=300 бод 1=600 бод 2=1200 бод 3=2400 бод 4=4800 бод 5=9600 бод 6=19200 бод 7=38400 бод 8=57600 бод
P6.10.5	Stop bits	0	1		0	0=1 1=2
P6.10.6	Parity type	0	2		0	0=Нет 1=Нечетный 2=Четный
P6.10.7	Communication timeout	0	300	С	0	0=Не используется 1=1 секунда 2=2 секунды, и т.д.

Табл. 7-5. Функции системного меню

7.4.6.1 Подменю Copy ш p.aiameters

Подменю Copy parameters (S6.3) расположено в меню System.

ПЧ Vacon NX позволяет пользователям сохранять и загружать два набора настраиваемых параметров (все параметры, включенные в макропрограмму, а не в параметры системного меню), а также восстанавливать заводские предустановки значений параметров.

Parameter sets, (S6.3.1)

На странице Parameter sets (S6.3.1) нажмите кнопку перемещения по меню вправо, чтобы войти в меню Edit . Можно записывать или загружать два набора настраиваемых параметров либо восстанавливать заводские предустановки. Подтвердите изменения, нажав кнопку Enter. Дождитесь, пока на дисплее появится сообщение 8 (=OK).

7.4.6.2 Подменю Security

Подменю Security (S6.5) меню System имеет функцию, позволяющую запрещать изменения параметров.

Parameter lockm(P6.5.2)m

Если активирована блокировка параметров, их значения нельзя редактировать.

ПРИМЕЧАНИЕ: Данная функция не предотвращает несанкционированное редактирование значений параметров.

Войдите в режим редактирования, нажав кнопку перемещения по меню вправо. Используйте кнопки прокрутки для изменения состояния блокировки параметров (0 = изменения включены, 1 = изменения выключены). Подтвердите изменение кнопкой Enter либо вернитесь к предыдущему уровню кнопкой перемещения по меню влево.

7.4.6.3 Подменю. Keypad .settings

В подменю S6.6 меню System можно проводить настройку пользовательского интерфейса ПЧ.

Перейдите к подменю Keypad settings (S6.6). В нем имеется две страницы (P#), связанные с работой панели управления: Default Page (P6.6.1) и Timeout time (P6.6.3).

Default, page (P6.6.1)

Здесь можно задавать расположение (страницу), на которую автоматически переходит дисплей по истечении времени задержки (см. далее) или при включении питания панели управления.

Нажмите один раз кнопку перемещения по меню вправо, чтобы перейти в режим редактирования. При повторном нажатии кнопки перемещения по меню вправо вы сможете редактировать номер подменю /страниц по цифрам. Подтвердите изменение номера страницы по умолчанию кнопкой Enter. Можно в любой момент вернуться к предыдущему этапу, нажав кнопку перемещения по меню влево.

Примечание! Если задается страница, не существующая в меню, на экране появится страница с самым последним номером.

Timeout time, (P6.6.3)

Параметр Timeout time задает время, через которое дисплей панели управления возвращается к странице по умолчанию (P6.6.1) (см. выше).

Перейдите к меню Edit, нажав кнопку перемещения по меню вправо. Задайте нужное время задержки и подтвердите изменение кнопкой Enter. Можно в любой момент вернуться к предыдущему этапу, нажав кнопку перемещения по меню влево.

ПРИМЕЧАНИЕ. Эту функцию нельзя отключить.
