Малогаборитный привод Vacon NXL

ПРИВОДЫ ПЕРЕМЕННОГО ТОКА

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МНОГОЦЕЛЕВАЯ ПРОГРАММА РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

В ХОДЕ УСТАНОВКИ И ВВОДА В ДЕЙСТВИЕ ОБОРУДОВАНИЯ НЕОБХОДИМО ВЫПОЛНИТЬ 11 СЛЕДУЮЩИХ ШАГОВ, ОПИСАННЫХ В КРАТКОМ РУКОВОДСТВЕ ПО НАЧАЛУ РАБОТЫ. В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ ОБРАТИТЕСЬ К МЕСТНОМУ ПРЕДСТАВИТЕЛЮ КОМПАНИИ VACON.
Краткое руководство по началу работы

1. Убедитесь в том, что поставленное оборудование соответствует Вашему заказу, см. Главу 3.

2. Прежде чем предпринимать какие-либо действия по подключению устройства, внимательно ознакомьтесь с инструкцией по технике безопасности в Главе 1.

3. Прежде чем приступать непосредственно к монтажу, убедитесь в том, что расстояния от устанавливаемого устройства до стен и ближайшего оборудования отвечают принятым условиям, а условия окружающей среды соответствуют приведенным в Главе 5.

4. Проверьте сечение кабеля двигателя, сетевого кабеля и сетевых предохранителей и убедитесь в надежности присоединения кабелей, см.Главу 6.

5. Следуйте указаниям инструкции по установке, см. Главу 5.

6. Ознакомьтесь с Главой 6.1.1, в которой даны указания по выбору сечения кабелей и способу заземления.

7. Ознакомьтесь с инструкцией по работе с панелью управления в Главе 7.

8. Все параметры имеют значения, предустановленные на заводе-изготовителе. Для обеспечения нормальной работы проверьте паспортные данные двигателя и соответствие им параметров группы P2.1. См. главу 8.3.2.

• номинальное напряжение двигателя, пар. 2.1.6

• номинальную частоту питания двигателя, пар. 2.1.7

• номинальную частоту вращения двигателя, пар 2.1.8

• номинальный ток двигателя, пар. 2.1.9

• коэффициент мощности двигателя (собф), пар. 2.1.10

Значения всех параметров подробно рассматриваются в Руководстве по многоцелевой макропрограмме.

9. Соблюдайте указания по вводу в эксплуатацию, изложенные в Главе 8.

10.Теперь преобразователь частоты Vacon NX готов к работе.

11. В конце данного руководства дается краткая справка по параметрам ввода-вывода установленных по умолчанию, меню панели управления, контролируемым значениям, кодам отказов и базовым параметрам.

Компания Vacon Plc не несет ответственности за неправильную работу преобразователя при нарушении указаний данного Руководства.
Любые характеристики и информация могут меняться без предварительного уведомления.

VACON — РУКОВОДСТВО ПО МНОГОЦЕЛЕВОЙ МАКРОПРОГРАММЕ

О РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ VACON NXL И РУКОВОДСТВЕ ПО МНОГОЦЕЛЕВОЙ МАКРОПРОГРАММЕ

Поздравляем с приобретением удобного в управлении преобразователя частоты Vacon NXL.

В руководстве пользователя содержатся необходимые сведения по установке, пуску и работе преобразователя частоты Vacon NXL. Мы рекомендуем внимательно ознакомиться с данным руковдством перед первым включением ПЧ.

В Руководстве по многоцелевой макропрограмме вы найдете сведения о макропрограмме, используемой в ПЧ Vacon NXL.

Это руководство доступно как в печатном, так и в электронном виде. Мы рекомендуем Вам, по возможности, пользоваться электронной версией. Пользуясь электронной версией, Вы получаете некоторые дополнительные возможности:

С помощью указателей и перекрестных ссылок Вы можете быстро перемещаться по тексту Руководства и быстро находить необходимую Вам информацию.

Руководство содержит также гиперссылки на веб-страницы. Чтобы посетить эти сайты, вы должны иметь выход в Интернет и установленный на Ваш компьютер Web-обозреватель.

ПРИМЕЧАНИЕ: Вы не можете редактировать электронную версию данного документа, подготовленную в Microsoft Word, не имея соответствующего пароля. Открывайте файл руководства в режиме «только для чтения».
24/7 поддержка: +358-40-8371 150 • Email: vacon@vacon.com

1.3

Заземление и защита от замыканий на землю

ПЧ Vacon NXL всегда должен быть заземлен специальным проводом, подключенным к клемме заземления.

Ток утечки на землю привода Vacon NX_ превышает 3,5 мА~. В соответствии со стандартом EN61800-5-1 связанная цепь защиты должна удовлетворять по меньшей мере одному из следующих условий:

a. провод защитного заземления должен иметь поперечное сечение не менее 10 мм2 для меди и не менее 16 мм2 для алюминия по всей длине;

b. если провод защитного заземления имеет поперечное сечение менее 10 мм2 для меди или менее 16 мм2 для алюминия, необходимо обеспечить второй провод защитного заземления с как минимум аналогичным поперечным сечением до точки, в которой поперечное сечение провода защитного заземления составляет не менее 10 мм2 для меди и не менее 16 мм2 для алюминия;

c. автоматическое отключение питания в случае нарушения целостности провода. См. главу 6. Площадь поперечного сечения каждого провода защитного заземления, не входящего в состав питающего кабеля или оболочки кабеля, ни при каких обстоятельствах не может быть меньше:

- 2,5 мм2 при наличии механической защиты или

- 4 мм2 при отсутствии механической защиты.

Защита от замыкания на землю в преобразователе частоты защищает только сам преобразователь от замыканий двигателя или его кабеля на землю. Она не предназначена для защиты персонала.

Из-за больших емкостных токов в преобразователе частоты выключатели для защиты от тока замыкания на землю могут работать неправильно.

1.4 Пуск двигателя Vacon NXL

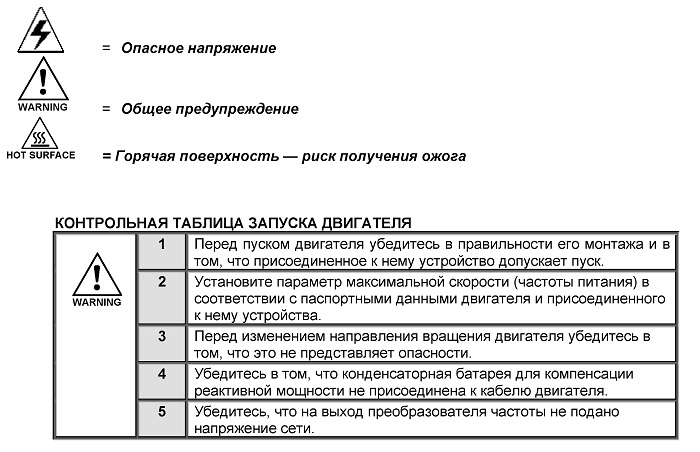

 Предупреждающие знаки

Пожалуйста, обратите особое внимание на инструкции, отмеченные предупреждающими обозначениями. Это важно для Вашей безопасности.
