5.
УСТАНОВКА ПРИВОДА Vacon
NXL
5.1 Монтаж

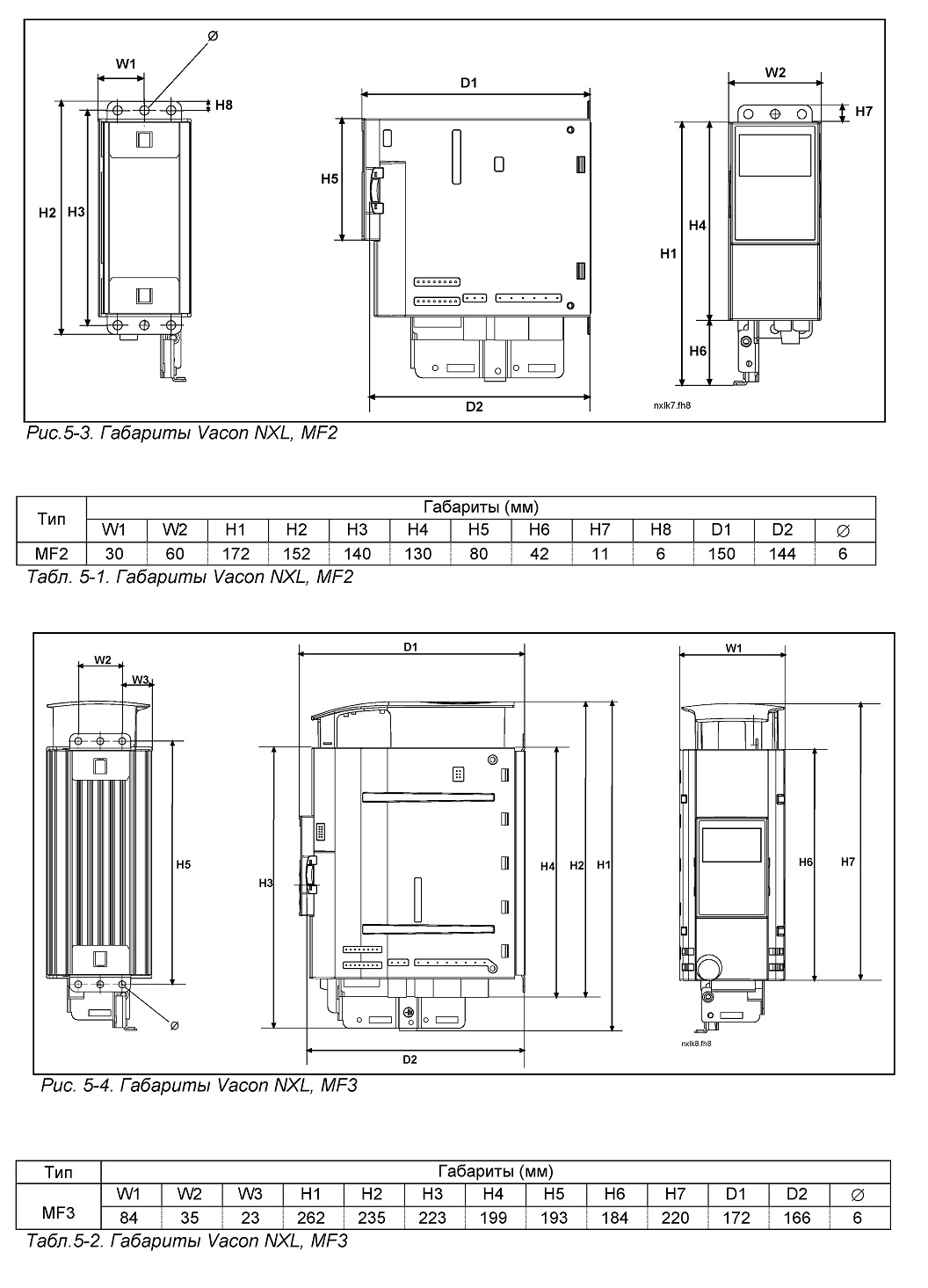

5.1.1 Типоразмеры MF2 и MF3

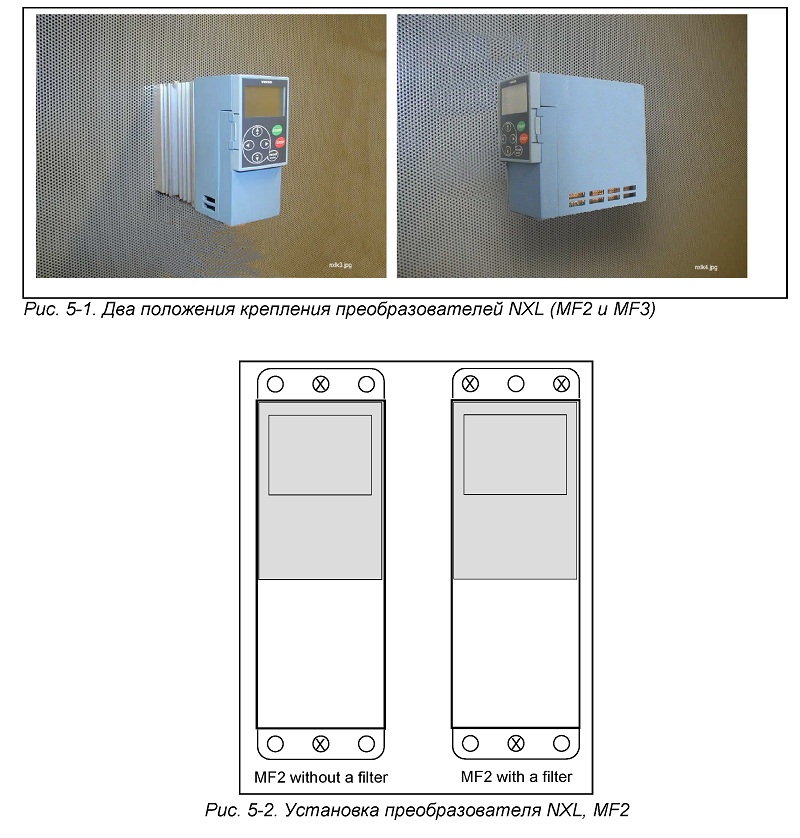

Предусмотрено два положения установки на стену корпусов MF2 и MF3 (см.
рис. 5-1).
NXL типа MF2 — монтируется двумя винтами с использованием отверстий
расположенных в середине монтажных платформ. Если используется фильтр
радиочастотных помех, верхнюю монтажную плиту следует закрепить двумя
винтами (см. рис. 5-2). Корпуса размера MF3 и больших размеров всегда
крепятся четырьмя винтами.

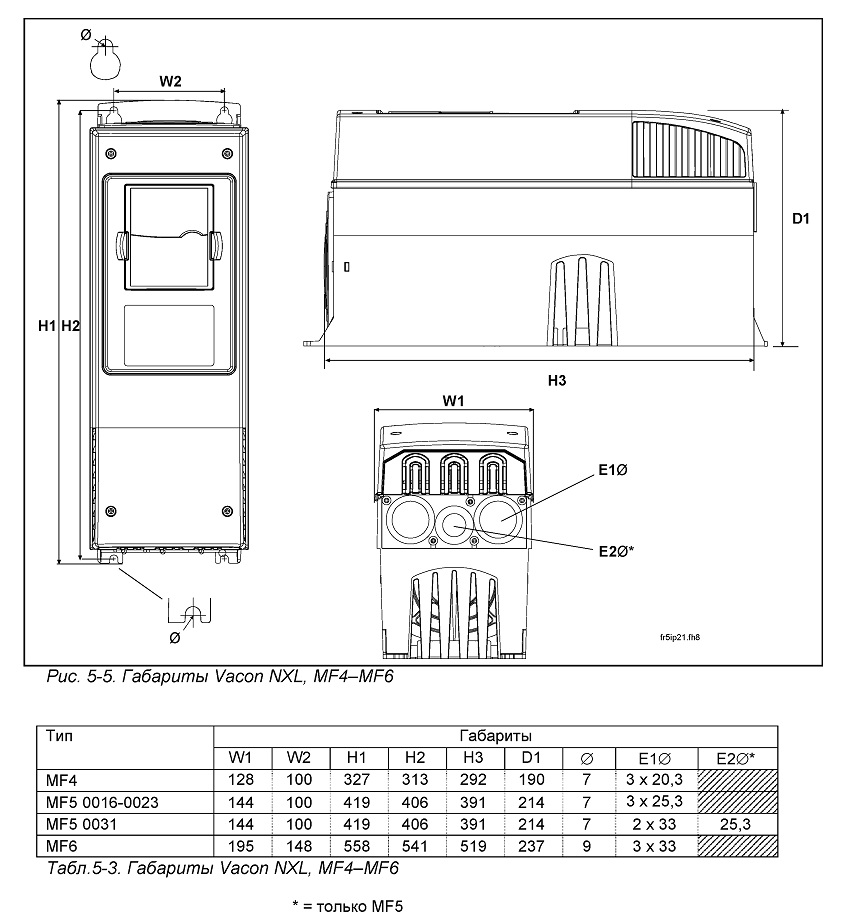

5.1.2 MF4-MF6
ПЧ следует закрепить четырьмя винтами (либо болтами, в зависимости от
размера устройства). Вокруг преобразователя следует оставить достаточно
свободного пространства, чтобы обеспечить вентиляцию (см. табл. 5-4 и
рис. 5-6).
Также обратите внимание на то, чтобы монтажная плита была относительно
плоской.
5.2 Охлаждение
В корпусах типов MF4, MF5, MF6 и MF3 повышенной мощности, применяется
система принудительного воздушного охлаждения.
Над и под ПЧ должно быть достаточно свободного места, чтобы обеспечить
циркуляцию воздуха и охлаждение. Размеры необходимого свободного
пространства вокруг ПЧ приведены в таблице ниже.

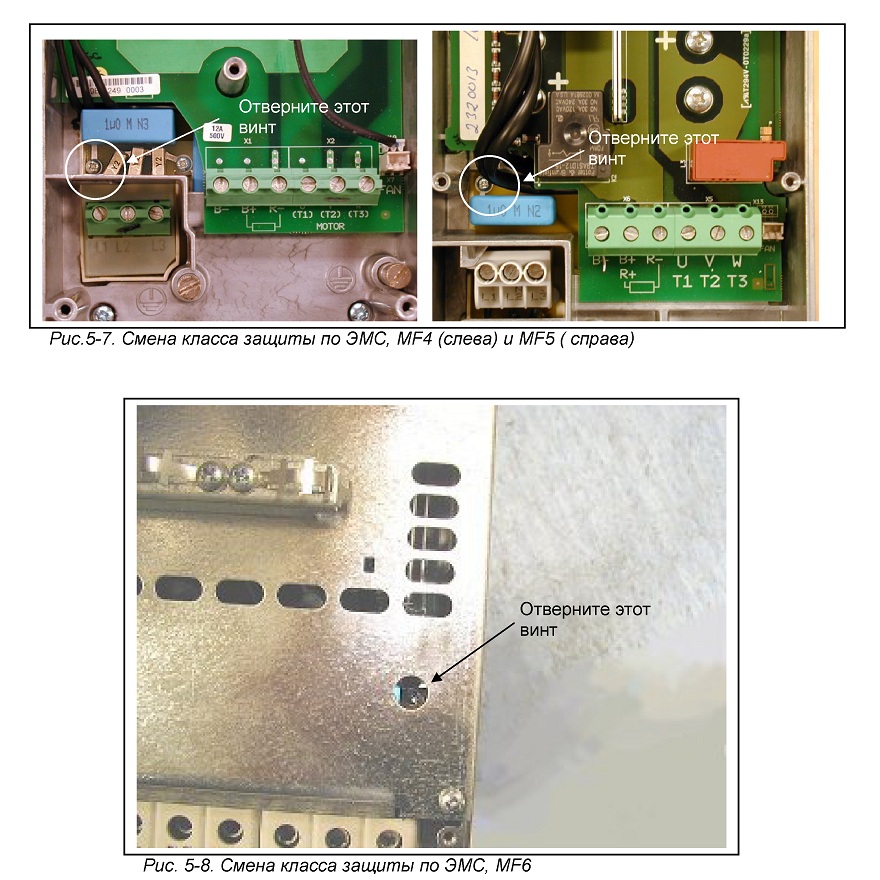

5.3 Изменение класса защиты по ЭМС с H на T
Класс защиты по ЭМС преобразователя частоты Vacon NXL типов MF4 - MF6
можно сменить с H на T с помощью простой процедуры, представленной на
рисунках ниже.
Внимание! Обратный переход к классу Н по ЭМС невозможен. Даже если рассмотренную выше процедуру выполнить в обратном порядке, преобразователь частоты больше не будет удовлетворять требованиям класса Н по ЭМС!
