6.

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПРИВОДА Vacon NXL

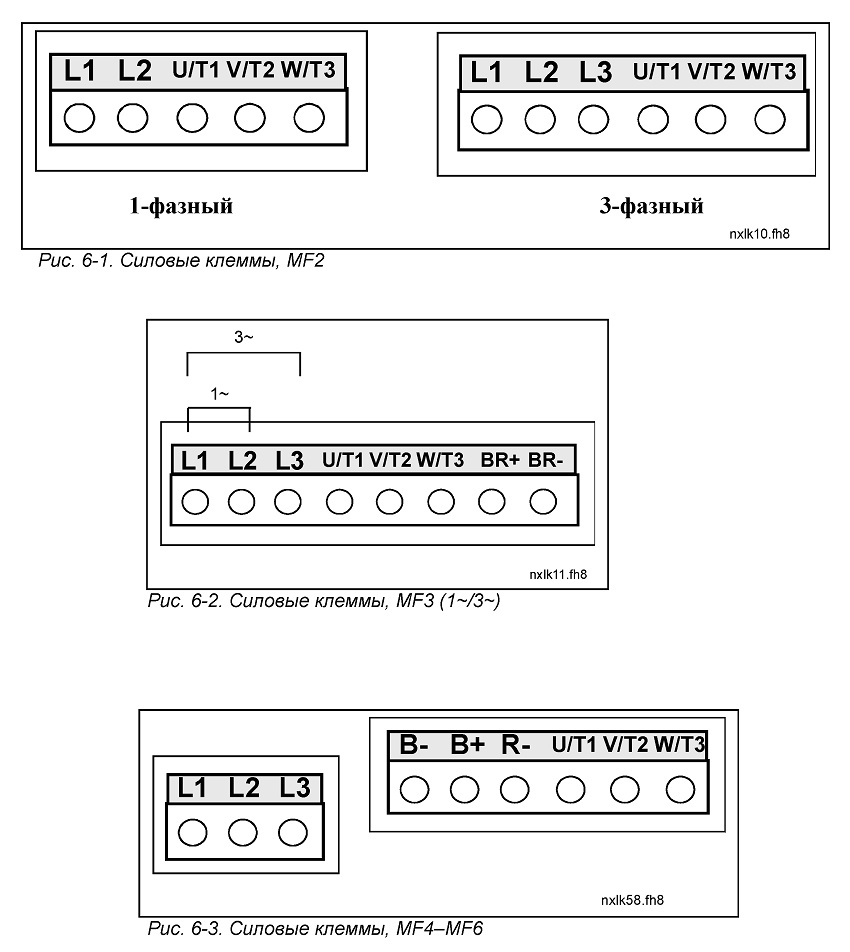

6.1 Присоединение силовых кабелей

6.1.1 Подключение силовых кабелей

Кабели должны выдерживать температуру не менее +70оС. Сечения кабелей и предохранителей должны соответствовать согласно нижеуказанной таблице. Указания по прокладке кабелей с учетом требований UL приведены в разделе 6.1.4.

Предохранители также являются защитой кабелей от перегрузки.

Эти инструкции действительны при работе с одним двигателем и подключением двигателя к ПЧ одним кабелем. В противном случае обратитесь на завод-изготовитель за дополнительной информацией.

Табл. 6-1. Типы кабелей должны соответствовать стандартам.

1 = Силовой кабель, предназначен для стационарного использования и соответствующий данному напряжению сети. Экранирование не требуется.

(Рекомендуем использовать кабели NKCABLES/MCMK или аналогичные им).

2 = Силовой кабель, с концентрическим защитным, проводником, соответствующий данному напряжению сети.

(Рекомендуем использовать кабели NKCABLES/MCMK или аналогичные им).

3 = Силовой кабель с компактным низкоомным экраном и соответствующий данному напряжению сети. (NKCABLES/MCCMK/SAB/OZCuY-J или аналогичный).

* для соответствия стандарту необходимо провести 360 заземление кабеля на двигателе и ПЧ

4 = Экранированный кабель с компактным низкоомным экраном

(NKCABLES /jamak, SAB/ÖZCuY-O или аналогичный).

Типоразмер MF4 – MF6: необходимо использовать фланцевый кабельный ввод, при монтаже кабеля электродвигателя с двух сторон для поддержания уровня ЭМС.

Примечание: заводские настройки частоты коммутации обеспечивают соответствие требованиям ЭМС (все меню управления с клавиатуры)

1. Размеры кабелей и предохранителей.







   Типо размер	Тип	IL(А)	Предо- храни- тель (А)	Сетевой кабель Cu (мм2)	Сечения кабеля на клеммах (мин./макс.)
   					Клемма Клемма питания заземления (мм2) (мм2)		Управля- ющая клемма (мм2)	Релейная клемма (мм2)
   MF2	0002	2	10	2*1,5+1,5	0,5–2,5	0,5–2,5	0,5–1,5	0,5–2,5
   MF3	0003–0006	3–6	16	2*2,5+2,5	0,5–2,5	0,5–2,5	0,5–1,5	0,5–2,5

   Табл. 6-2. Размеры кабелей и предохранителей для Vacon NXL, 208–240 В




   Типо размер	Тип	IL(А)	Предо- храни- тель (А)	Сетевой кабель Cu (мм2)	Размер терминального кабеля (мин./макс.)
   					Клемма Клемма питания заземления (мм2) (мм2)		Управля- ющая клемма (мм2)	Релейная клемма (мм2)
   MF2	0001–0002	1–2	10	3*1,5+1,5	0,5–2,5	0,5–2,5	0,5–1,5	0,5–2,5
   MF3	0003–0005	1–5	10	3*1,5+1,5	0,5–2,5	0,5–2,5	0,5–1,5	0,5–2,5
   MF4	0003–0009	7–9	10	3*1,5+1,5	1–4	1–4	0,5–1,5	0,5–2,5
   MF4	0012	12	16	3*2,5+2,5	1–4	1–4	0,5–1,5	0,5–2,5
   MF5	0016	16	20	3*4+4	1–10	1–10	0,5–1,5	0,5–2,5
   MF5	0023	22	25	3*6+6	1–10	1–10	0,5–1,5	0,5–2,5
   MF5	0031	31	35	3*10+10	1–10	1–10	0,5–1,5	0,5–2,5
   MF6	0038–45	38–45	50	3*10+10	2,5–50 Cu 6–50 Al	6–35	0,5–1,5	0,5–2,5
   MF6	0061	61	63	3*16+16	2,5–50 Cu 6–50 Al	6–35	0,5–1,5	0,5–2,5

   Табл. 6-3. Размеры кабелей и предохранителей для Vacon NXL, 380–500 В




   Внимание! Рекомендации для кабелей Vacon соответствуют требованиям стандарта EN 60204-1 и требованиям к кабелям с изоляцией ПВХ, на одной несущей конструкции следует располагать один кабель при температуре +40C или четыре кабеля при температуре +30C.



   ПРИМЕЧАНИЕ. Ток утечки на землю привода Vacon NXL превышает 3,5 мА~. В соответствии со стандартом EN61800-5-1 должно быть обеспечено усиленное защитное заземление. См. главу 1.3.

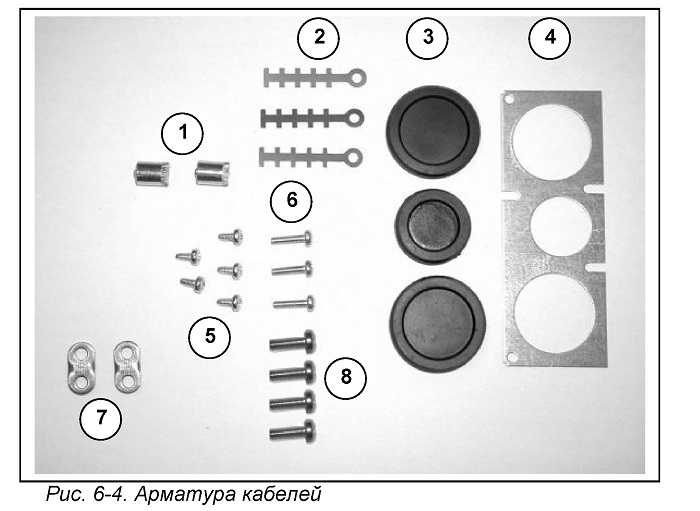

6.1.2 Установка кабельной арматуры

В комплекте с преобразователем частоты Vacon NXL поставляется пластиковый пакет с деталями, необходимыми для подключения сетевого кабеля и кабеля двигателя к преобразователю частоты.

Детали:
1 Клеммы заземления (MF4, MF5) (2)

2 Зажимы кабелей (3)

3 Резиновые изоляционные втулки (размеры в зависимости от класса) (3)

4 Сальник для ввода кабеля (1)

5 Винты M4x10 (5)

6 Винты M4x16 (3)

7 Зажимы заземления кабелей (MF6) (2)

8 Винты заземления M5x16 (MF6) (4)

Примечание. В комплект арматуры для монтажа кабелей преобразователей частоты со степенью защиты IP 54 входят все перечисленные детали, за исключением указанных в п.п. 4 и 5.

Порядок, монтажа

1. Убедитесь, что в полученном пластиковом пакете имеются все необходимые детали.

2. Откройте крышку преобразователя частоты (рис. 1).

3. Снимите кожух, закрывающий кабели. Проверьте размещение:

а) клемм заземления (MF4/MF5) (рис. 2);

б) зажимов кабелей заземления (MF6) (рис. 3).

4. Установите на место кожух, закрывающий кабели. Закрепите зажимы кабелей тремя винтами М4х16, как показано на рис. 4. Обратите внимание на то, что расположение шины заземления в FR6/MF6 отличается от показанного на рисунке. Обратите внимание на то, что расположение шины заземления в FR6/MF6 отличается от показанного на рисунке.

5. Установите резиновые изоляционные втулки в отверстия, как показано на рис. 5.

6. Закрепите сальник для ввода кабеля на корпусе преобразователя частоты пятью винтами М4х10 (рис. 6). Закройте крышку преобразователя частоты.

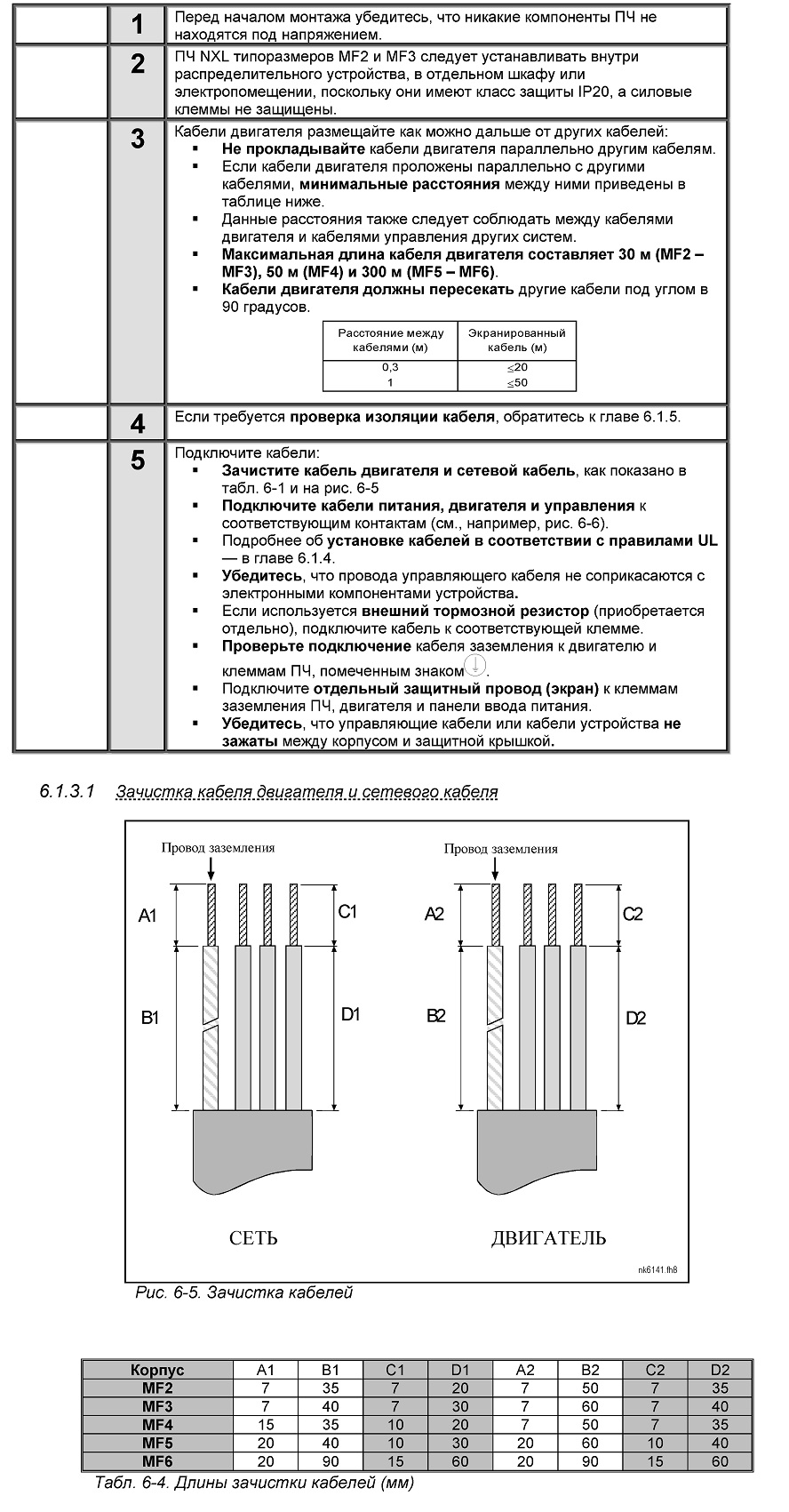

6.1.3 Инструкции по монтажу кабеля

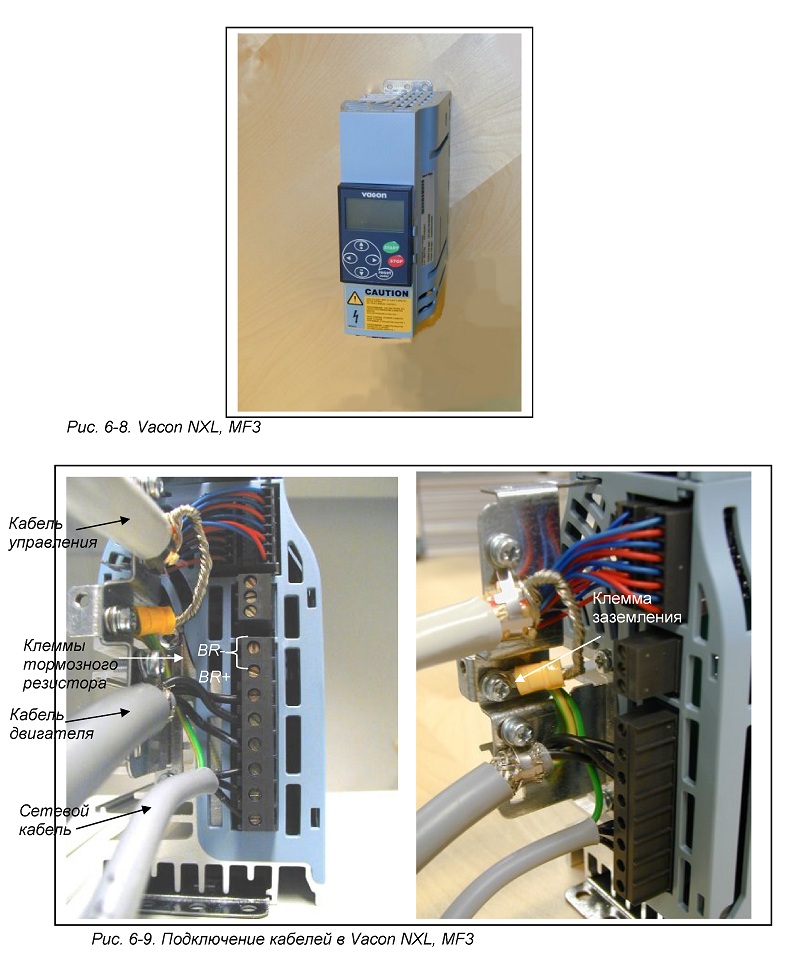

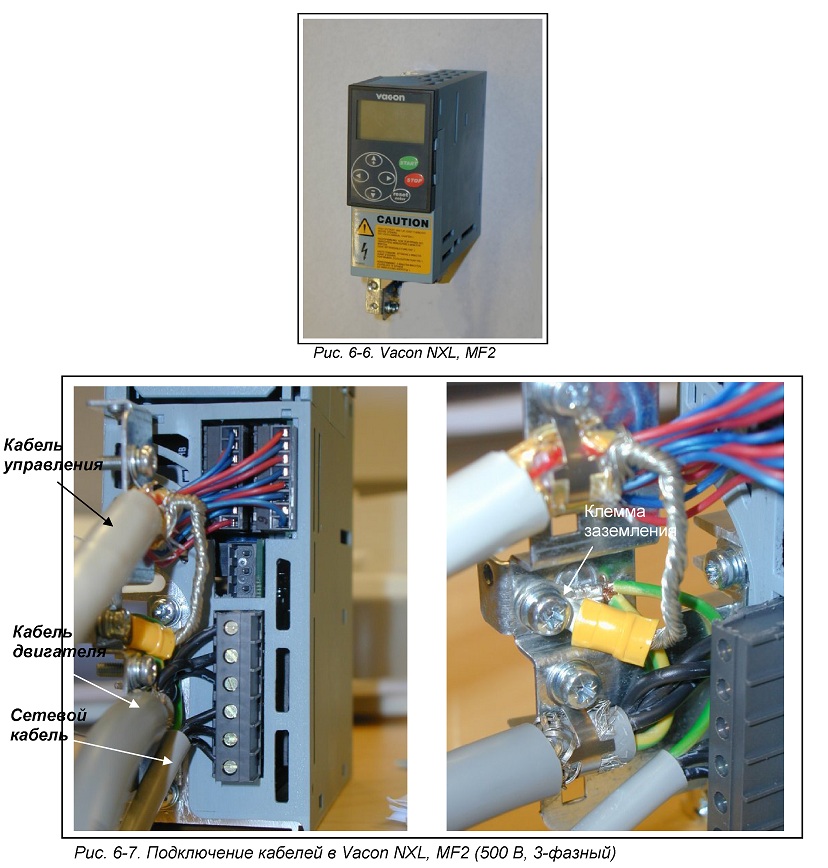

6.1.3.2 Установка, кабелей для Vacon NXL

Примечание: если необходимо подключить внешний тормозной резистор (в корпуса MF3 и больших

размеров), см. Руководство по тормозному резистору.

Табл. 6-5. Моменты затяжки кабельных клемм

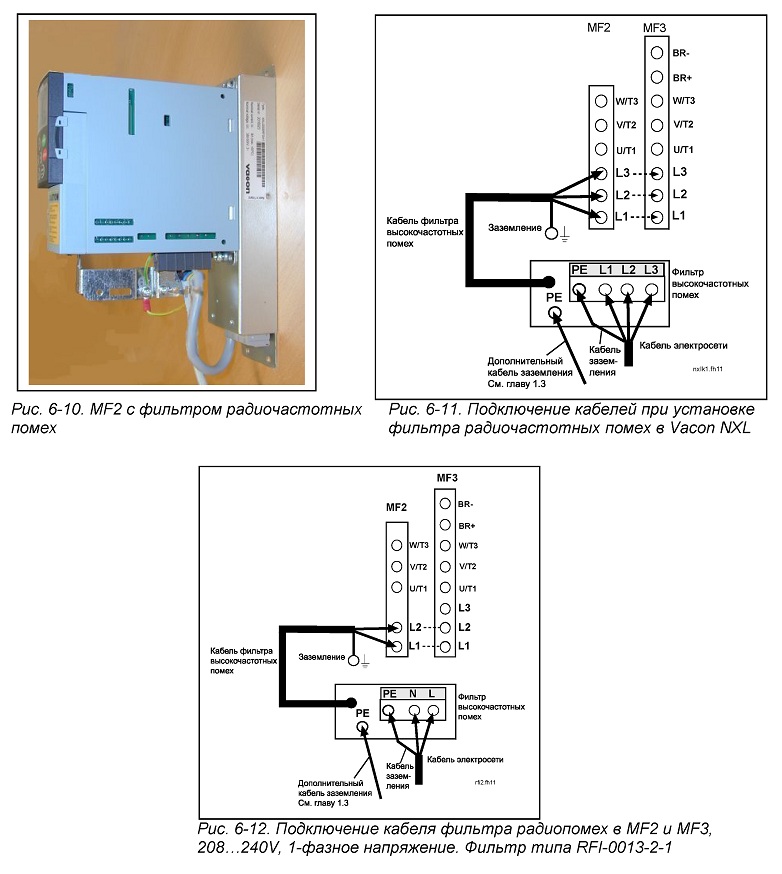

Установка., внешнего, фильтра радиочастотных, помех

Класс защиты преобразователей частоты Vacon NXL типа MF2 и MF3 по ЭМС можно изменить с N на H, установив дополнительный фильтр радиочастотных помех. Подключите кабели питания в контакты L1, L2 и L3, а провод заземления — в контакт PE фильтра. См. рисунок ниже. Также см. инструкции по монтажу MF2 на Рис. 5-2.

Примечание. Ток утечки превышает 3,5 мА~ В соответствии со стандартом EN61800-5-1 должно быть обеспечено усиленное защитное заземление. См. главу 1.3

Табл. 6-6. Типы и размеры фильтров радиопомех

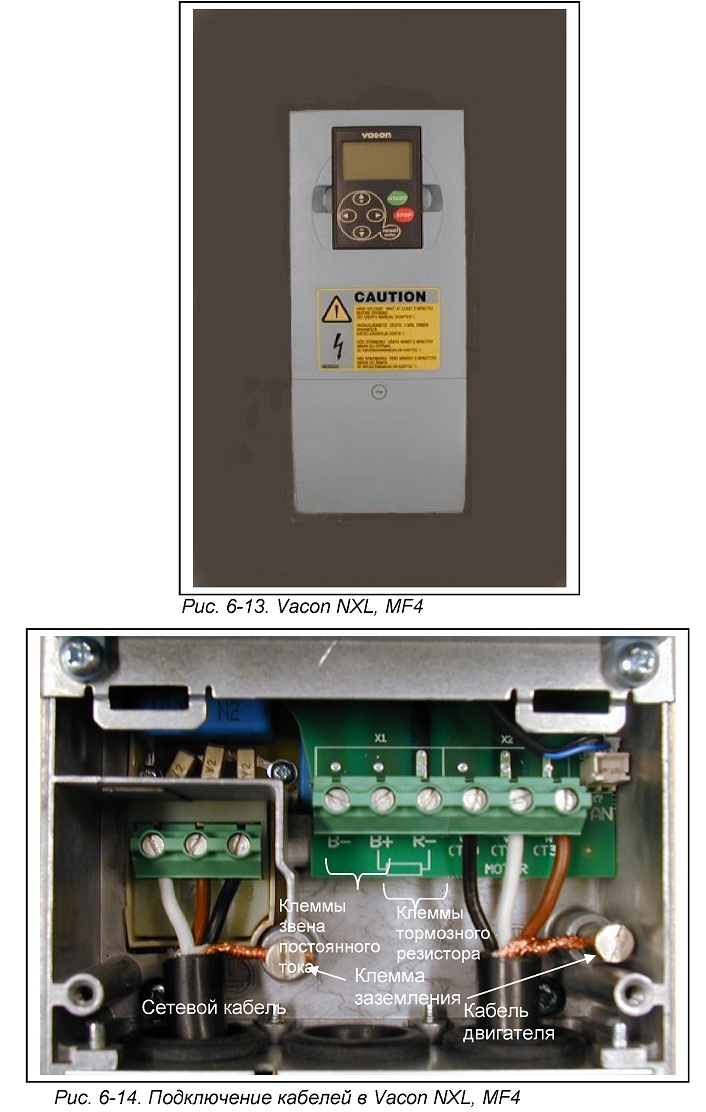

Примечание для MF4! В соответствии со стандартом EN61800-5-1 для MF4 требуется два защитных проводника. См. Главу 1.3 и рис. 6-15

6.1.4 Подключение кабелей и стандарты UL

Чтобы удовлетворить требования UL (Underwriters Labaratories), следует использовать указанный медный кабель с минимальной термостойкостью в +60/75°C.

Использовать только провод класса 1.

Устройства пригодны для использования в цепях, способных передавать симметричный ток с действующим значением не более 100 000 А с напряжением макс. 600 В при использовании предохранителей классов T и J.

Встроенная полупроводниковая защита от короткого замыкания не обеспечивает защиты от замыкания в параллельной цепи. Защита параллельной цепи должна обеспечиваться в соответствии с Национальными правилами эксплуатации и обслуживания электрических установок и другими местными нормативами. Защита параллельной цепи обеспечивается только предохранителями.

Моменты затяжки клемм приведены в главе Табл. 6-5.
