Проверка изоляции кабеля и двигателя Vacon NXL

6.1.5

Проверка изоляции кабеля и двигателя Vacon NXL

1. Проверка изоляции двигателя кабеля

Отсоедините кабель двигателя от клемм преобразователя U, V и W и от двигателя. Измерьте сопротивление изоляции кабеля двигателя между всеми фазовыми проводами, а также между фазовыми проводами и проводами защитного заземления.

Сопротивление изоляции должно быть > 1 МОм.

2. Проверка изоляции сетевого кабеля

Отсоедините сетевой кабель от клемм преобразователя L1, L2 и L3, а также от сети. Измерьте сопротивление изоляции сетевого кабеля между всеми фазовыми проводами, а также между фазовыми проводами и проводами защитного заземления.

Сопротивление изоляции должно быть > 1 МОм.

3. Проверка изоляции двигателя

Отсоедините кабель от двигателя и раскоммутиройте обмотки двигателя в клеммной коробке двигателя. Измерьте сопротивление изоляции всех обмоток двигателя. Напряжение измерений должно быть не меньше номинального напряжения двигателя, но не превышать 1000 В. Сопротивление изоляции должно быть > 1 МОм.

6.2 Блок управления привода Vacon NXL

6.2.1 MF2 - MF3

Блок управления ПЧ Vacon NXL интегрирован с блоком питания и состоит из платы управления и дополнительной платы, которую можно подключать к разъему (слоту) платы управления.

6.2.2 MF4 - MF6

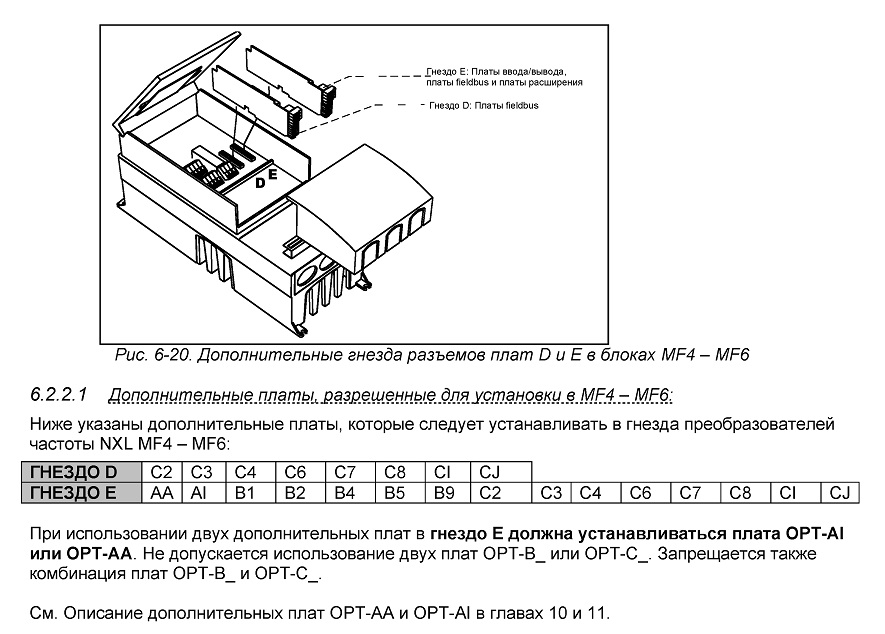

В блоках MF4 - MF6 (устройства управления NXL, исполнения JA, L или в более новых исполнениях) предусмотрены два дополнительных разъема для плат ГНЕЗДО D и ГНЕЗДО Е (см. рис. 6-20). Программное обеспечение версии NXL00005V250 или более новых версий, поддерживает устройства с двумя гнездами для плат. Возможно также использование более старых версий программного обеспечения, однако они не гарантируют нормальную работу таких устройств.

6.2.3 Подключение цепей управления

Подключение основных цепей управления рассматривается ниже.

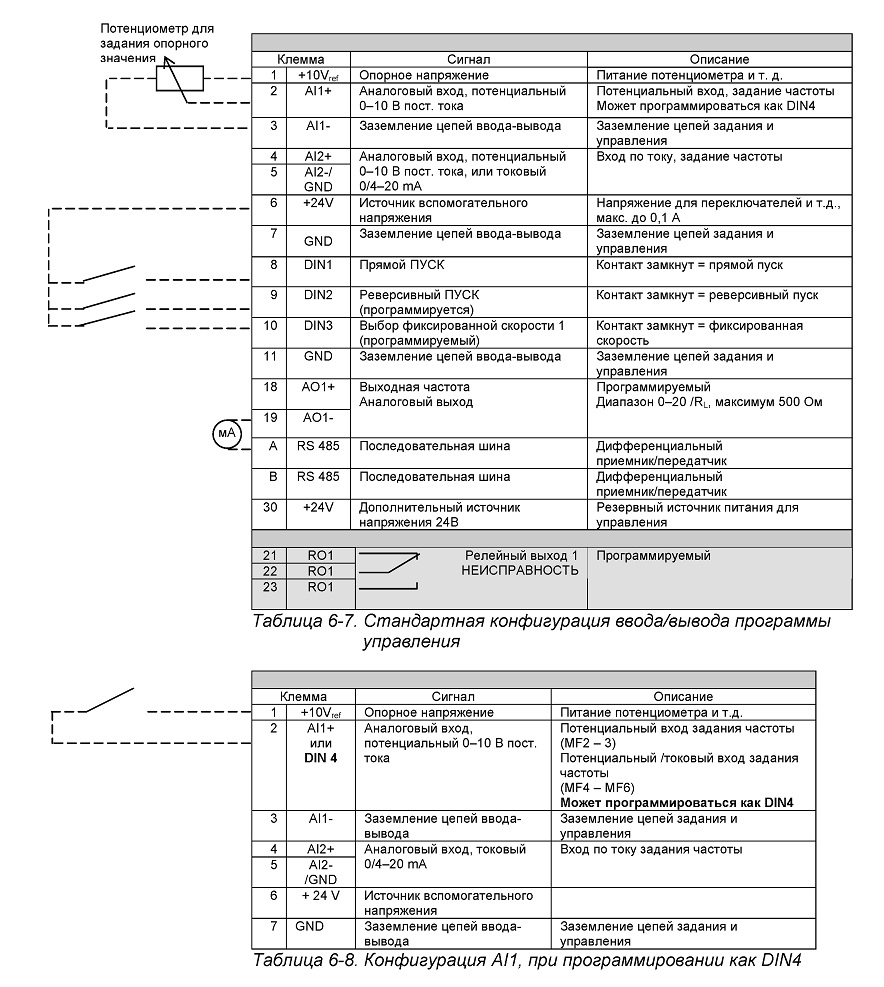

Описание сигналов многоцелевой программы управления см. ниже и в главе 2 Руководства по эксплуатации.

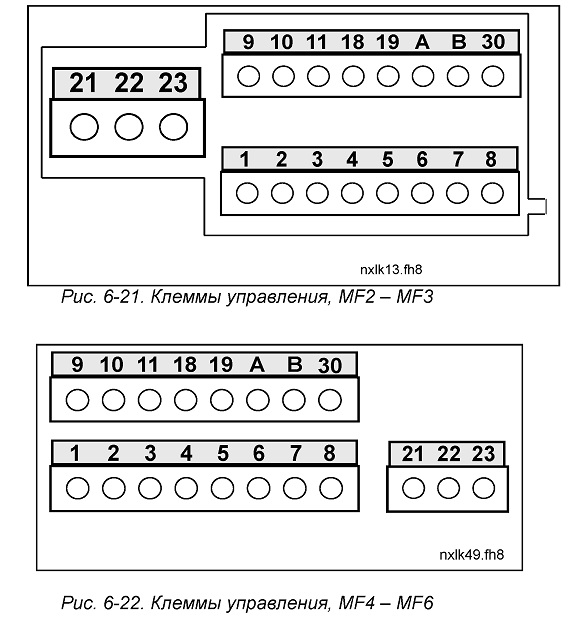

6.2.4 Подключение цепей управления

Сигналы клемм управления


Клемма		Сигнал		Технические данные
1	+10 Vref	Опорное напряжение		Максимальный ток 10 мА
2	AI1+	Аналоговый вход, потенциальный (MF4 и более крупные: потенциальный или токовый)		MF2 – MF3: потенциальный вход MF4 – MF6 выбор В или мА блоком перемычек X8 (см. стр. 39): По умолчанию: от 0 В до +10 В (Ri = 200 кОм) от 0 мА до 20 мА (Ri = 250 Ом) Дифференцильный вход если не заземлено на GND;
3	AI1–	Общий аналоговый вход
4	AI2+	Аналоговое вход, напряжение или ток		Выбор В или мА блоком перемычек X4 (MF2-MF3) и X13 (MF4-MF6) По умолчанию: от 0 мА до 20 мА (Ri = 250 Ом) от 0 В до +10 В (Ri = 200 кОм) Дифференциальный вход; Позволяет применять напряжение 20 В дифференциального режима к GND
5	AI2–	Общий аналоговый вход
6	24 V	Вспомогательное выходное напряжение 24 В		10 %, максимальный ток 100 мА
7	GND	Заземление цепей ввода- вывода		Заземление цепей задания и управления
8	DIN1	Дискретный (цифровой) вход 1		Ri = мин. 5 кОм
9	DIN2	Дискретный (цифровой) вход 2
10	DIN3	Дискретный (цифровой) вход 3
11	GND	Заземление цепей ввода- вывода		Заземление цепей задания и управления
18	AO1+	Аналоговый сигнал (+ выход)		Диапазон выходного сигнала: Ток 0(4)–20 мА, RL макс. 500 Ом или Напряжение 0–10 В, RL >1 кОм
19	AO1–/GND	Общий аналоговый выход
A	RS 485	Последовательная шина		Дифференциальный ресивер/трансмиттер, полное сопротивление шины 120 Ом
B	RS 485	Последовательная шина		Дифференциальный ресивер/трансмиттер, полное сопротивление шины 120 Ом
30	+24V	Вспомогательное входное напряжение 24 В		Управление запасным источником питания

21	RO1/1		Релейный выход 1	Коммутационная способность: 24 В (пост. тока)/8 А 250 В (перем. тока)/8 А 125 В (перем. тока)/0,4 А Клеммы релейного выхода гальванически изолированы от заземления цепей задания и управления

22	RO1/2

23	RO1/3

6.2.5.1 Положения перемычек на базовой .плате. .Vacon. NXL

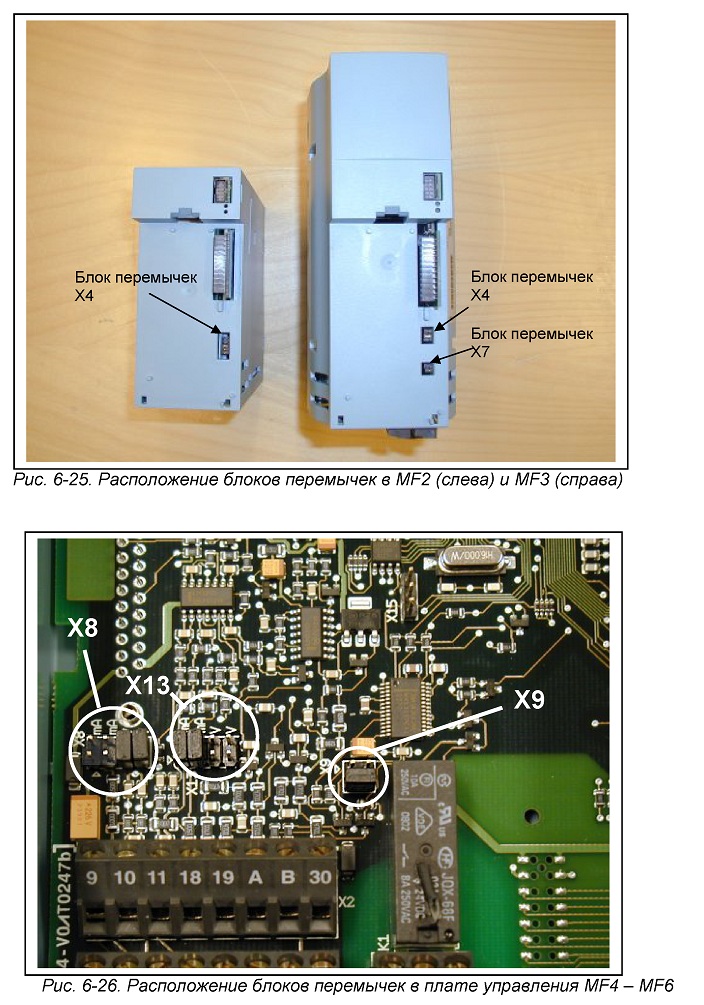

Пользователи могут настраивать функции ПЧ, оптимизируя его работу под свои потребности, выбирая различные положения перемычек платы NXL. Положения перемычек задают тип сигнала аналогового входа (клемма №2), а также то, используется ли согласующий резистор RS485 или нет.

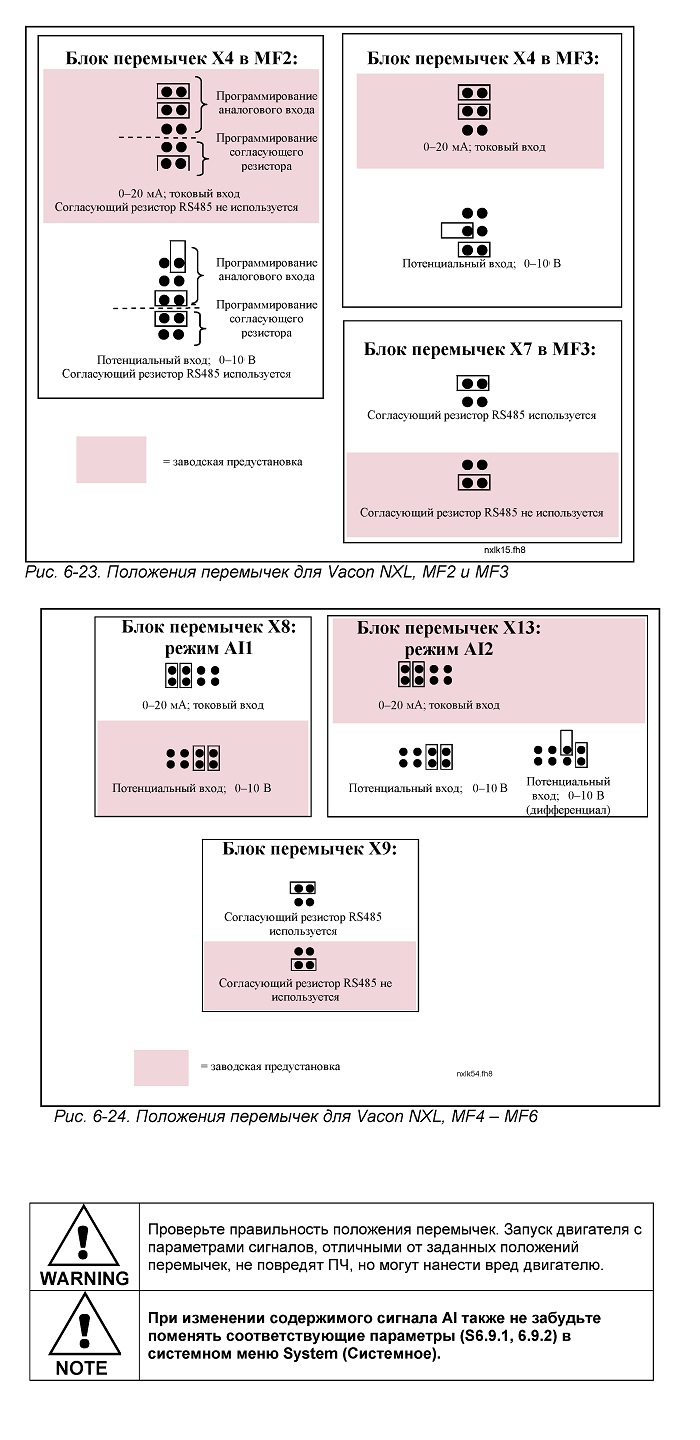

На рисунках ниже представлены положения перемычек ПЧ NXL:

6.2.6 Присоединение терморезистора двигателя (PTC)

Возможно два варианта подключения PTC резистора (термистора) к Vacon NXL:
1. С использованием дополнительной платы OPT-AI (рекомендуемый способ).

Преобразователь Vacon NXL с установленной платой OPT-AI отвечает требованиям стандарта IEC 664, если термистор двигателя изолирован (имеет надежную двойную изоляцию)

2. С дополнительной платой OPT-B2 (рекомендуемый способ).

Vacon NXL с дополнительной платой OPT-B2 соответствует требованиям IEC 664, если термистор двигателя изолирован (= имеет надежную двойную изоляцию).

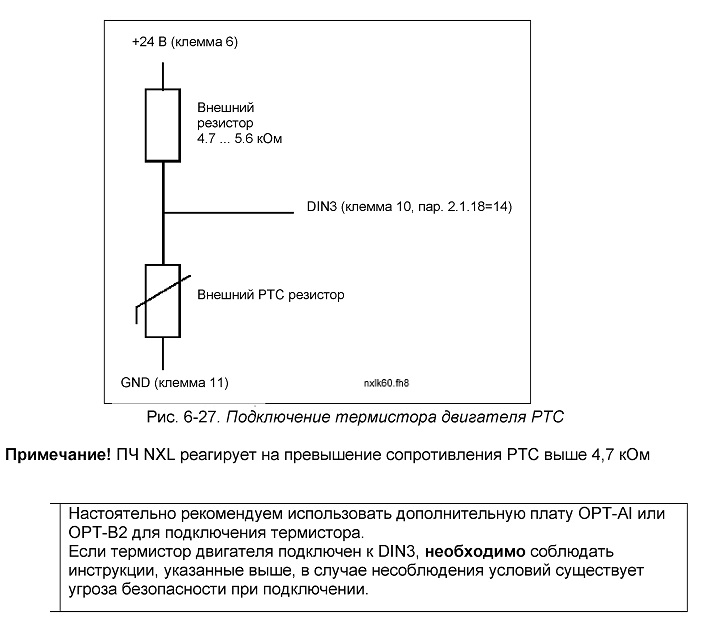

3. С цифрового входа (DIN3) ПЧ NXL.

Вход DIN3 подключается к клеммам ввода-вывода ПЧ NXL.

Для этого подключения необходима усиленнная или двойная изоляция термистора (согласно IEC 664) для подключения вне ПЧ (в двигателе или между двигателем и ПЧ).
