Для подготовки автопоезда к работе следует: произвести сборку дышла (рис. 12); соединить ниппели пневмотрубопроводов 8 передней и задней балок дышла резинотканевыми рукавами с установкой хомутов; проложить электропровода 1 через трубки, расположенные внутри передней 3 и задней 5 балок дышла (один виток провода намотать вокруг шарнирного пальца).

После выполнения этих операций закрыть дышло фиксатором 4 автоматического замка, установить дышло в окна рамы роспуска (предварительно снять транспортное дышло) и закрепить шкворнем. Дышло может устанавливаться в двух фиксируемых положениях: под размер дышла 10,76 м задняя балка 5 и наконечник дышла 2 крепится в ближних от шарнира отверстиях; под размер 11,76 —в крайних отверстиях.

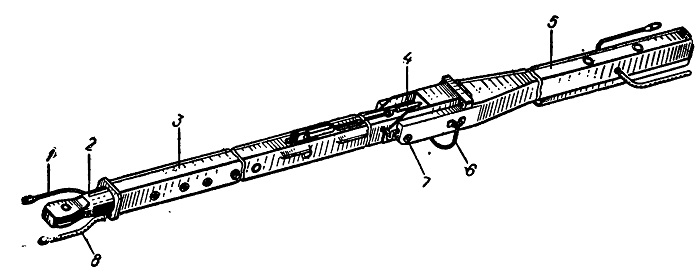

Рис. 12. Металлическое складывающееся дышло роспуска автомобилей KpA3-255Jl:
1 — электропровод; 2 — наконечник дышла

3 — передняя балка; 4 — фиксатор дышла; 5 — задняя балка; 6 — поддерживающий трос; 7 — палец; 8 - пневмотрубопровод.

Порядок сцепки автомобиля с роспуском:

1. Установить автомобиль и роспуск в одну линию на ровной площадке и соединить наконечник 2 (рис. 12) дышла с буксирной рамкой 16 (рис. 13, б) автомобиля.

2. Установить трос лебедки автомобиля в задний или передний паз передней балки дышла. Если дышло установлено под размер 10,76 м, трос лебедки закрепить в заднем от буксирной рамки пазу автомобиля, а под размер 11,76 м — в переднем пазу.

3. Протянуть незаплетенные концы тяговых, тросов 1 (рис. 14) крестообразной сцепки через отверстия в задней части рамы и через направляющие тяговой балки 6 роспуска, а заплетенные рым-болты тяговых тросов 1 закрепить в отверстиях рамы роспуска специальными гайками.

4. Подсоединить концы тросов 18 (рис. 13,6) крестообразной сцепки к тяговой балке 77 автомобиля (концы тросов надеть на ролики тяговой балки, натянуть на необходимую величину и закрепить зажимами).

5. Установить в месте складывания дышла поддерживающий трос 6 (рис. 12) и зафиксировать наконечник 2 передней балки дышла пальцами (пальцы стопорятся пластинчатой пружиной).

6. Подключить пневматическую и электрическую системы роспуска к соответствующим системам автомобиля.

7. Произвести пробную погрузку роспуска на шасси автомобиля и его разгрузку. В случае большого зависания колес задней оси роспуска отрегулировать длину дышла регулировочным винтом наконечника 2 (рис. 12). После этого проверить совпадение колеи роспуска с колеей автомобиля; при необходимости отрегулировать совпадение натяжением тросов крестообразной сцепки.

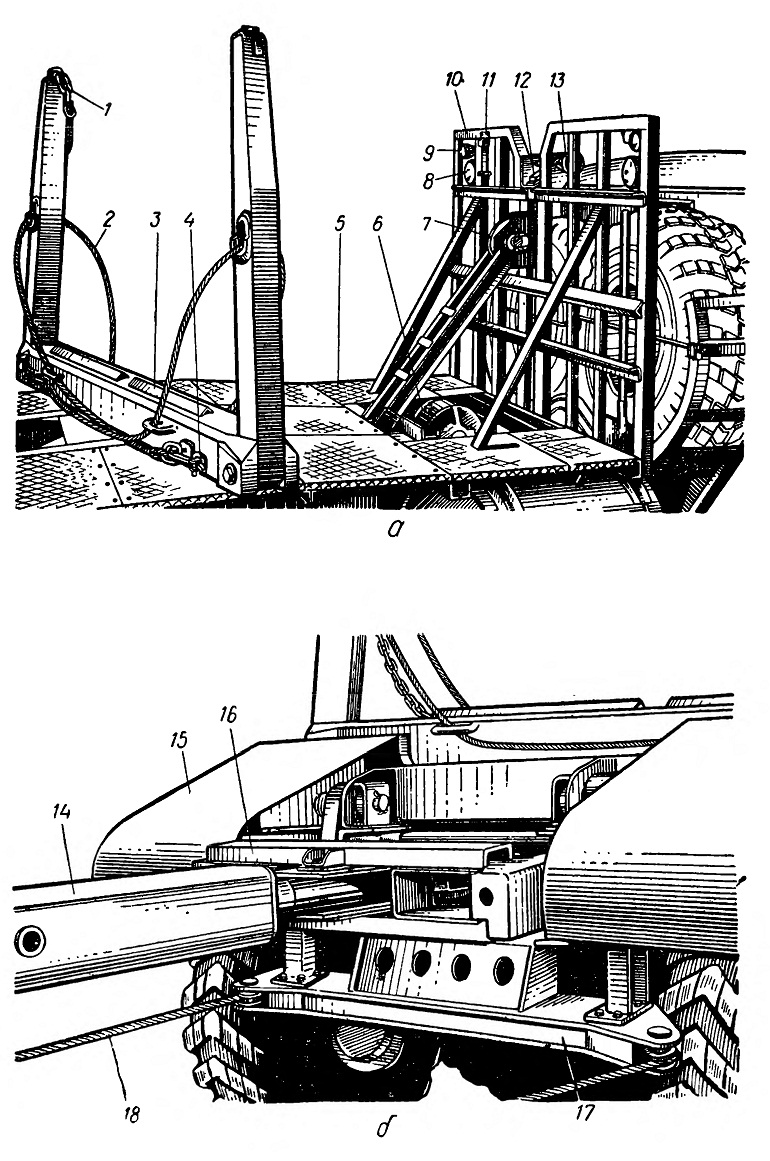

Рис. 13. Лесовозное оборудование автомобиля КрАЗ-255Л:
а — вид сбоку; б — вид сзади; 1 — страховочная цепь; 2 — трос стоек коника; 8 — коник; 4 — замок тросов стоек; 5 — настил; 6 — лебедка; 7 — блок троса лебедки; 8 — задние фары; 0 — задние фонари; 10 — ограждение кабины; 11 — фонарь освещения номерного знака; 12— резиновые амортизаторы; 13 — запорное устройство дышла; 14 — дышло роспуска; 15 — подкониковая рама с накатными площадками; 16 — буксирная рамка;. 17 тяговая балка; 18 —тросы крестообразной сцепки.

Рис. 14. Общий вид прицепа-роспуска TM3-803K:
а — вид спереди; б — вид сзади; 1 — тросы крестообразной сцепки; 2 — дышло; 3 — рама роспуска; 4 — трос стойки коника; 5 — коник; 6—тяговая балка; 7 —тормозные камеры; 8 — оси колес; 9 — разжимной кулак; 10 —балансиры.

Для повышения скорости движения, маневренности автопоезда, увеличения срока службы роспуска предусмотрена транспортировка его на шасси автомобиля. Вкатывание роспуска производится в таком порядке:

1. Установить в одну линию автомобиль с дышлом роспуска {см. рис. 13, б) и зафиксировать наконечник передней балки дышла пальцами в буксирной рамке автомобиля; повернуть пальцы в положение, препятствующее их перемещению.

2. Зафиксировать заднюю балку дышла замком прицепа-роспуска и установить рукоятку крана 31 (рис. 7) в крайнее заднее положение.

3. Выключить сцепление, установить рычаг 43 (рис. 7) управления раздаточной коробкой в среднее положение (нейтральное) и установить рычаг 46 включения коробки отбора мощности в крайнее переднее положение; включить задний ход коробки передач и установить средние обороты двигателя.

4. Плавно отпустить педаль сцепления. В результате наматывания троса на барабан лебедки и складывания дышла в шарнире будет осуществляться вкатывание роспуска на шасси автомобиля. После этого проверить фиксацию дышла в седловине ограждения (соприкосновение фиксаторов с сухарями передней части дышла должно быть посредине сухарей), при необходимости отрегулировать длину наконечником дышла 2 (рис. 12).

5. Сразу после срабатывания запорного устройства выключить сцепление, установить рычаг коробки передач в нейтральное положение, а рычаг 46 (рис. 7) коробки отбора мощности — в крайнее заднее положение (выключенное).

Внимание! Несвоевременное выключение лебедки приводит к разрыву троса или срезу предохранительного болта вилки карданного вала привода лебедки и к деформации ограждения кабины.

6. После погрузки' роспуска ослабить трос и проверить надежность крепления роспуска на автомобиле.

Порядок скатывания роспуска с шасси автомобиля:

1. Выключить сцепление, установить рычаг 43 (рис. 7) управления раздаточной коробкой в среднее положение (нейтральное), а рычаг 46 включения коробки отбора мощности — в переднее положение (включенное).

2. Установить рукоятку крана 31 управления запорным дышлом в переднее крайнее положение.

3. Включить вторую передачу в коробке передач и плавно отпустить педаль сцепления. После касания задних колес роспуска с землей можно включить понижающую передачу в раздаточной коробке (рычаг установить в крайнее заднее положение и отъехать автомобилем вперед до полного выпрямления дышла).

4. После скатывания роспуска рукоятку крана 31 установить в крайнее заднее положение.

Рычаг коробки передач установить в нейтральное положение, рычаг раздаточной коробки — в среднее положение (нейтральное), а рычаг коробки отбора мощности — в крайнее заднее положение (выключенное).

5. Пальцы в буксирной рамке установить в запасные отверстия и открыть замок задней балки дышла на роспуске.

Перед началом работы следует установить режимное кольцо тормозного крана (рис. 8) в положение, соответствующее данным условиям эксплуатации.
