Задний мост трактора МТЗ-310, МТЗ-320

Задний мост трактора МТЗ-310, МТЗ-320

Задний мост (рис. В20, В21) передает крутящий момент от коробки передач на задние колеса трактора. Состоит из главной передачи, дифференциала с механической блокировкой, конечных передач и тормозов.

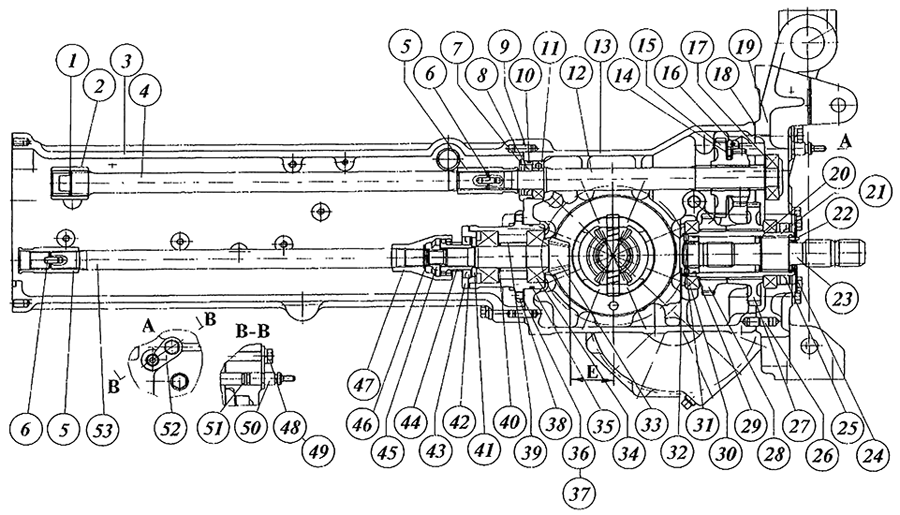

Рис. В20. Задний мост.

1 - кольцо стопорное;
2 - втулка;
3 - корпус;
4 - вал;
5 - втулка;
6 - штифт;
7 - крышка;
8 - манжета;
9 - штифт;
10 - кольцо;
11 - подшипник;
12 - вал;
13 - корпус;
14 - вилка;
15 - блок - шестерня;
16 - штифт;
17 - подшипник;
18 - прокладка;
19 - крышка;
20 - кольцо стопорное;
21 - вал;
22 - кольцо стопорное;
23 - хвостовик;
24 - плита;
25 - манжета;
26 - штифт;
27 - шестерня;
28 - шестерня;
29 - кольцо;
30 - подшипник;
31 - штифт;
32 - заглушка;
33 - вал - шестерня;
34 - подшипник;
35 - кольцо;
36 - прокладка;
37 - прокладка;
38 - стакан;
39 - втулка;
40 - прокладка;
41 - кольцо маслоотгонное;
42 - манжета;
43 - крышка;
44 - фланец;
45 - гайка;
46 - кольцо стопорное;
47 - муфта;
48 - болт;
49 - шайба;
50 - валик;
51 - кольцо;
52 - пластина;
53 - вал.

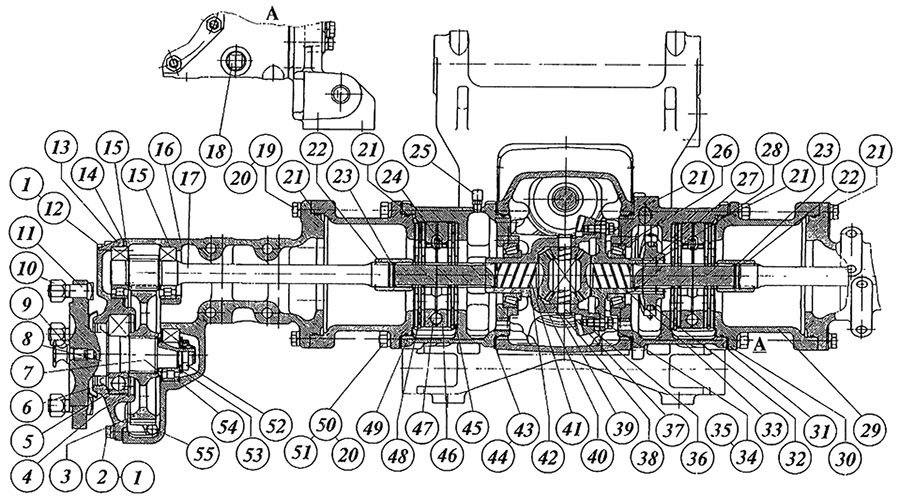

Рис. В21. Задний мост.

1 - болт;
2 - шайба;
3 - шестерня;
4 - кольцо стопорное;
5 - подшипник;
6 - манжета;
7 - шайба;
8 - фланец;
9 - рым;
10 - гайка крепления диска;
11 - болт колеса;
12 - болт;
13 - крышка;
14 - прокладка;
15 - подшипник;
16 - рукав;
17 - вал - шестерня;
18 - пробка;
19 - болт;
20 - шайба;
21 - кольцо;
22 - втулка;
23 - кольцо стопорное;
24 - пружина;
25 - сапун;
26 - подшипник;
27 - втулка;
28 - кольцо стопорное;
29 - проставка;
30 - прокладка;
31 - корпус тормоза;
32 - муфта включения;
33 - крышка;
34 - болт;
35 - шайба;
36 - шестерня ведомая;
37 - ось;
38 - кольцо стопорное;
39 - сателлит;
40 - шайба опорная;
41 - шестерня полуосевая;
42 - корпус;
43 - прокладка;
44 - прокладка;
45 - диск ведущий;
46 - диск нажимной;
47 - шарик;
48 - диск промежуточный;
49 - корпус тормоза;
50 - шпилька;
51 - гайка;
52 - гайка;
53 - шайба упорная;
54 - подшипник;
55 - пробка.
