Муфта сцепления трактора МТЗ-310, МТЗ-320

На тракторе установлена сухая однодисковая фрикционная муфта сцепления постоянно - замкнутого типа.

Она крепится на маховике 1 двигателя шестью болтами 3 на трех установочных штифтах 2.

Крутящий момент от маховика двигателя и нажимного диска 12, соединенного с опорным диском 9 упругими пластинами 14, передается через ведомый диск 5 на первичный вал КП. Между нажимным и опорным дисками установлены девять пар нажимных пружин 13.

Выключение сцепления производится при помощи 3 - х отжимных рычагов 6, соединенных пальцами с нажимным диском и опирающихся через вилки 7 и регулировочные гайки 8 на опорный диск.

Зазор А=2±0,125 мм между поверхностью опорного диска 9 и опорой 10 регулируется гайками 8 с использованием оправки 17. Стопорение гаек 8 от отворачивания обеспечивается стопорными пластинами 15. которые крепятся к опорному диску 9 болтами 16.

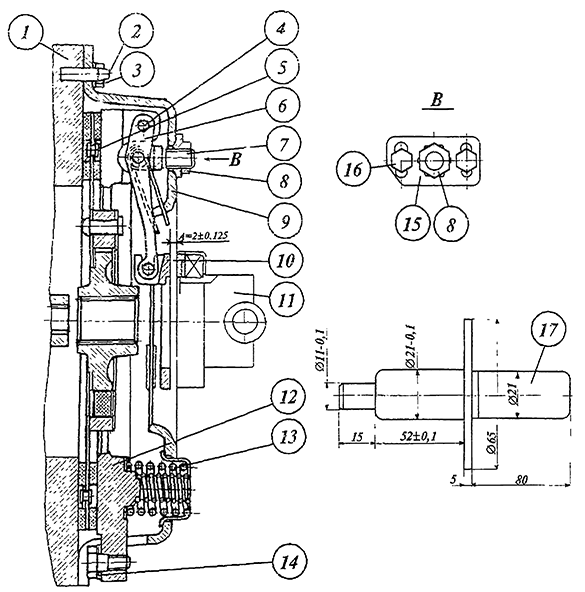

Рис. В16. Муфта сцепления

1. маховик двигателя;
2. установочный штифт;
3. болт;
4. палец;
5. ведомый диск;
6. отжимной рычаг;
7. вилка;
8. гайка регулировочная;
9. опорный диск;
10. опора;
11. отводка;
12. нажимной диск;
13. нажимные пружины;
14. пластины;
15. стопорная пластина;
16. болт;
17. оправка.
