Система питания дизеля трактора МТЗ-310, МТЗ-320

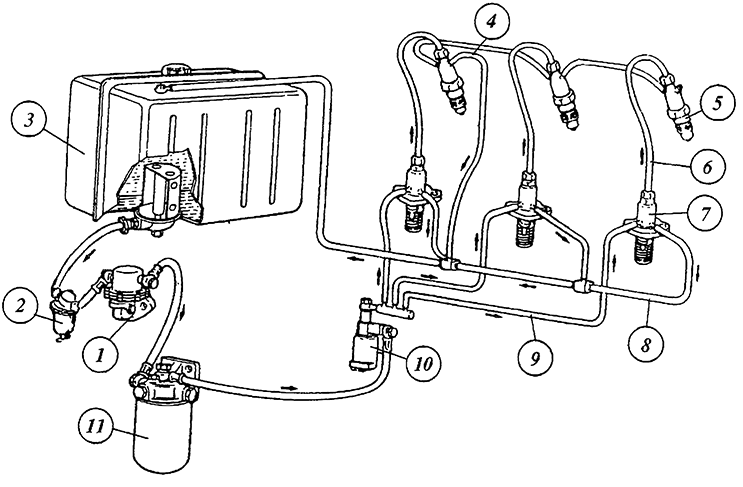

Система питания дизеля (схема) показана на рис. В14.

Подкачивающий насос 1 подает топливо из топливного бака 3 через фильтры 2, 11 и электромагнитный клапан 10 к секциям 7 автономного топливного насоса высокого давления. Топливный насос в соответствии с порядком работы цилиндров подает топливо по топливопроводам 6 высокого давления к форсункам 5, которые распыляют его в цилиндрах дизеля. Излишки топлива от секций топливного насоса высокого давления , а также от форсунок по трубкам 4, 8 сливаются в топливный бак.

Рис. В14.

1. подкачивающий насос;
2. фильтр - отстойник топлива;
3. топливный бак;
4. сливной трубопровод;
5. форсунка;
6. топливопровод высокого давления;
7. автономный топливный насос высокого давления;
8. сливной трубопровод;
9. подводящий трубопровод;
10. электромагнитный клапан;
11. топливный фильтр тонкой очистки.

Привод подкачивающего насоса 1, а также автономных топливных насосов 7 высокого давления осуществляется от распредвала дизеля.

Система очистки воздуха многоступенчатая, комбинированная. Состоит из фильтра грубой очистки, воздухоочистителя с сухим фильтр - патроном и впускного коллектора.

Под действием разряжения, создаваемого работающим дизелем, воздух через фильтр грубой очистки поступает в воздухоочиститель, где подвергается двойной очистке. В корпусе воздухоочистителя имеется отводной канал с резиновым наконечником для удаления средних и крупных частиц пыли.
