Система смазки дизеля трактора МТЗ-310, МТЗ-320

Система смазки (рис. В13) дизеля комбинированная.

Под давлением смазываются коренные 10 и шатунные 11 вкладыши коленчатого вала, втулки распределительного вала 5 и втулки коромысел 8 механизма газораспределения. Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала смазываются разбрызгиванием.

Масляный насос 3 размещен на коленчатом валу.

Давление в системе смазки поддерживается предохранительным клапаном 2. Полнопоточный масляный фильтр 9 обеспечивает качественную очистку масла при своевременной замене. Минимальное допустимое давление масла в системе смазки дизеля 0,2 МПа (2,0 кгс/см²). В рабочем режиме двигателя при 3000 об/мин и температуре масла 100° С давление должно быть 0,45 МПа (4,5 кгс/см²).

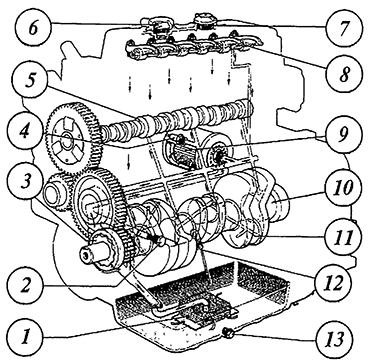

Рис. В13. Система смазки

1. маслоприемник;
2. предохранительный клапан;
3. масляный насос;
4. датчик давления масла в магистрали;
5. распределительный вал;
6. сапун;
7. крышка маслозаливной горловины;
8. втулка коромысла;
9. фильтр;
10. коренные вкладыши;
11. шатунные вкладыши;
12. масломерный щуп;
13. сливная пробка.
