Управление сцеплением трактора МТЗ-310, МТЗ-320

Управление сцеплением производится педалью 5 сцепления (рис. В17) через систему рычагов и отводку 11 (рис. В16) с выжимным подшипником. При нажатии на педаль управления сцеплением отжимные рычаги 6 отводят нажимной диск 12 назад, освобождая ведомый диск 5, сцепление выключается. Включение сцепления при отпускании педали управления осуществляется нажимными пружинами 13.

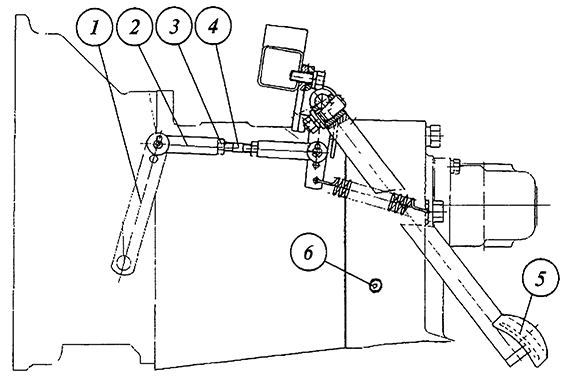

Рис. В17. Управление сцеплением

1. рычаг;
2. вилка;
3. контргайка;
4. тяга;
5. педаль сцепления;
6. ограничитель хода педали.
