Система охлаждения дизеля трактора МТЗ-310, МТЗ-320

Система охлаждения закрытая с принудительной циркуляцией охлаждающей жидкости (рис. В15).

Система включает: насос 8 охлаждающей жидкости, радиатор 1, который закрывается крышкой с паровоздушным клапаном, вентилятор 2, термостат 3, датчик 4 сигнализатора аварийной температуры, расширительный бачок 6, а также соединительные шланги и водяную рубашку дизеля. В качестве охлаждающей жидкости рекомендуется применять низкозамерзаю - щую жидкость. Допускается временное применение в качестве охлаждающей жидкости воды.

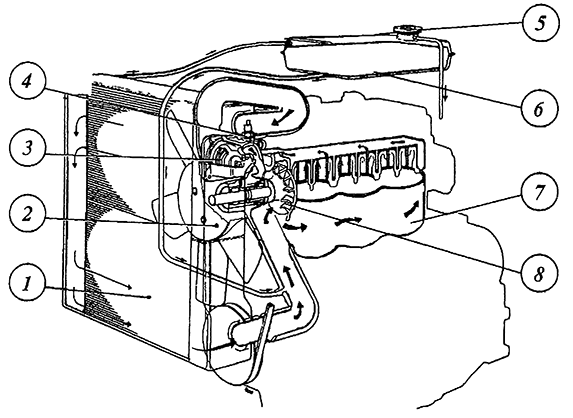

Рис. В15. Система охлаждения

1. радиатор;
2. вентилятор;
3. термостат;
4. датчик сигнализатора;
5. крышка заливной горловины;
6. расширительный бачок;
7. блок цилиндров;
8. насос охлаждающей жидкости.

Термостат системы охлаждения открывается при нагревании охлаждающей жидкости до температуры 79°±1° С.

Для слива охлаждающей жидкости радиатор и блок двигателя снабжены пробками.
