Передняя и задняя подвески лыж аэросаней





Подвеска лыж аэросаней на полуосях





На аэросанях «АНТ-IV» конструкции А. Н. Туполева, «ГГАТ-3» конструкции М. В. Веселовского и «А-2»

конструкции А. А. Бескурникова амортизация осуществлялась за счет автомобильной рессоры, но в отличие от аэросаней Ф. М. Маслова рессора располагалась не внизу, а вверху, непосредственно под двигателем. Между рессорой и полуосями подвески лыж вводились трубчатые подкосы.

Такая конструкция хороша тем, что корпус получается подвешенным за раму и вес двигателя, минуя детали корпуса, передается на подвеску и лыжи. Это позволяет значительно облегчить корпус машины за счет более выгодного нагружения его материала, работающего не на сжатие, а на разрыв.

Наиболее распространенной схемой задней подвески является крепление лыж на шарнирно закрепленных на корпусе полуосях (рис. 36). Амортизация в подобной схеме может осуществляться рессорами, пружинными, пневмогидравлическими и другими амортизаторами.

Для разгрузки полуосей от очень больших изгибающих нагрузок между корпусом и полуосью устанавливают разгрузочные подкосы.

В этой схеме очень важно, чтобы ось поворота полуоси строго совпадала с осью поворота подкоса. Если эти оси не будут совпадать, то при изменении положения подвески во время амортизации ее будет выламывать.

В некоторых конструкциях, для того чтобы разгрузить полуось от очень больших нагрузок при боковом ударе носком лыжи в препятствие и иметь возможность уменьшить сечение трубы полуоси, устанавливают разгрузочные подкосы, соединяющие лыжу с корнем полуоси (см. рис. 55). Такая конструкция значительно разгружает полуось, но при движении по глубокому снегу разгрузочные подкосы создают большое дополнительное сопротивление. В связи с этим рекомендовать их установку нельзя.

В последнее время, однако, подвеска лыж на полуосях почти не применяется, так как при движении она создает большое сопротивление из-за сильного разброса лыж в следу при амортизации.

На рисунке 36 показана кинематическая схема работы такой подвески. Из схемы видно, что при стояночном положении П лыжи расположены горизонтально по отношению к машине и поверхности снега (это соответствует нормальному обжатию амортизации при расчетном ходовом весе аэросаней). При движении аэросаней в таком положении лыжа будет оставлять на снегу след, равный своей ширине. Если же под повышенной нагрузкой ,лыжа ударится о препятствие и амортизация сработает на весь свой ход, то полуось повернется вокруг оси подвески на корпусе на угол а1 причем подошва, лыжи сдвинется в сторону относительно первоначального ее следа и займет положение П1. При этом сдвиг лыжи произойдет на величину а2, и след увеличится в наружную сторону. Если же, наоборот, нагрузка на подвеску уменьшится, то полуось опустится, и лыжа займет положение П2, а ее подошва сдвинется йо внутреннюю сторону на размер а1 .

При этом общий разброс лыжи в следу будет А = Ьл + а1 + а2, где Ьл — ширина лыжи. Если еще учесть, что при переезде через препятствия лыжа имеет значительные отклонения и в вертикальной плоскости, задирая или опуская носок, то эти отклонения дадут не только разброс лыжи в стороны в следу, но и ее постоянные отклонения от направления движения на угол В1 при подъеме полуоси и В2 при ее отклонении вниз. Это обстоятельство, кроме увеличения сопротивления, создает еще и неустойчивость движения аэросаней и увеличивает боковые нагрузки на лыжи.

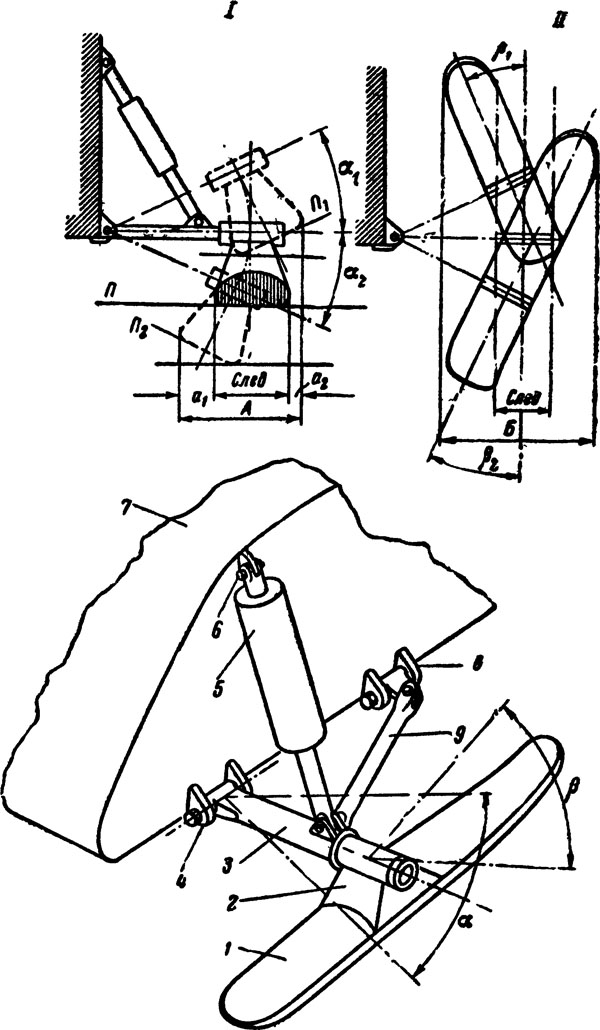

Рис. 36. Кинематическая схема подвески лыж на полуосях: 1 — лыжа, 2 — кабанчик лыжи; 3 — полуось; 4 — осевой болт полуоси; 5 — амортизатор; 6 узел крепления амортизатора к корпусу; 7 — корпус; 8 — узел разгрузочного подкоса; 9 — разгрузочный подкос; В — угол отклонения лыжи при вращении ее на полуоси; а — угол отклонения полуоси.
I. а1 — угол отклонения полуоси вверх; а2 — угол отклонения полуоси вниз; П- нейтральное положение подошвы лыжи; П1 — положение при отклонении полуоси вверх; П2— вниз; А — полная величина разбивки следа; а1 — разбивка следа
внутрь; 0,2 — разбивка следа наружу.
II. а1 — угол отклонения лыжи при а1; в2 — угол отклонения лыжи при а2,  Б — разброс носка лыжи в горизонтальной плоскости.








М. В. Веселовский на аэросанях «НКЛ-16/42» провел сравнительные испытания подвески лыж на полуосях и подвески, обеспечивающей при амортизации строгсГ вертикальное перемещение лыж.

Результаты испытаний показали неоспоримую выгоду подвески лыж строго вертикального перемещения.

На рисунке 37 даны результаты этих испытаний. Из них видно, что за счет изменения схемы подвески лыж удалось улучшить все основные эксплуатационные показатели аэросаней: увеличить скорость и дальность хода, снизить километровый расход топлива, а следовательно, повысить экономичность аэросаней.

В некоторых современных конструкциях аэросаней применяется параллелограммная схема подвески, при которой обеспечивается вертикальное перемещение лыж вне зависимости от хода амортизации. Такая подвеска^ дает при крайних отклонениях небольшое боковое смещение лыж, но им можно пренебречь.
