Сборка и испытания тяговых электродвигателей электроподвижного состава промышленного транспорта



Сборка. Тяговые электродвигатели собирают на кантователях или специаль­ных стендах, оснащенных необходимым технологическим оборудованием, инстру­ментами и приспособлениями. На позицию сборки детали (узлы) подают полностью отремонтированными, окрашенными после прохождения поузлового контроля качества ремонта. Сборку ведут по следующей схеме: монтаж деталей магнитной системы в остове, монтаж подшипниковых узлов с щитами, сборка остова с якорем и щитами, монтаж щеточного аппарата, контрольная проверка перед типовыми испытаниями, испытания, доукомплектовка и слесарная отделка, сдача работникам контрольного аппарата.

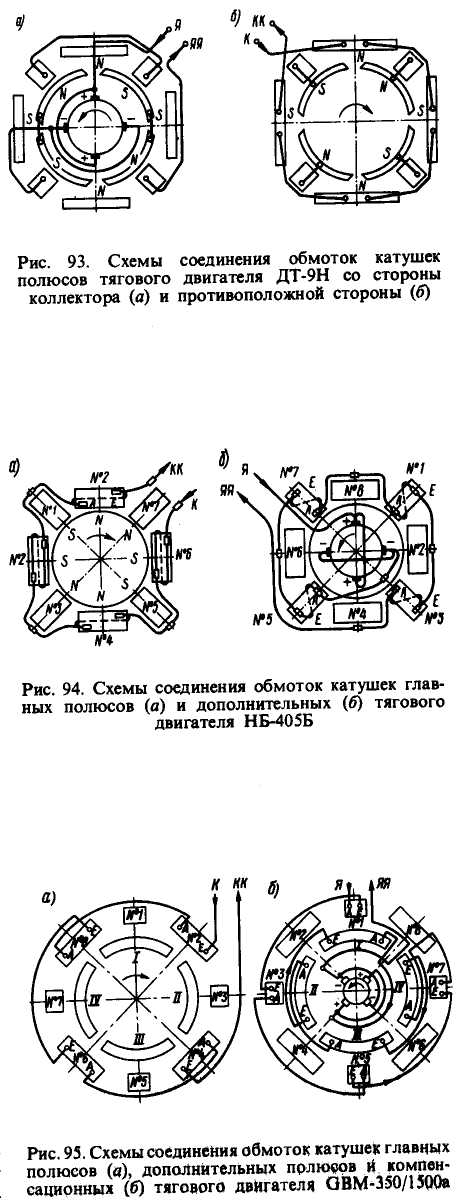

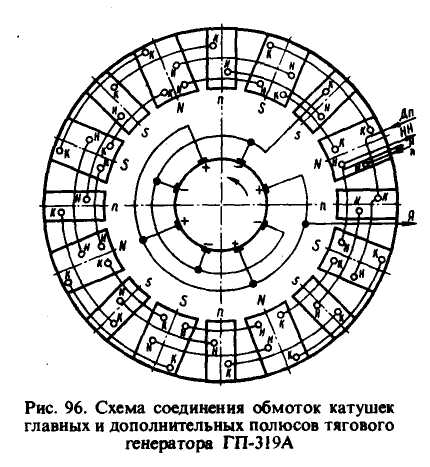

Основные требования к деталям магнитной системы: катушки главных и дополнительных полюсов должны иметь маркировку, соответствующую положе­нию катушки в электрической цепи; наконечники выводных концов должны быть пролужены, без заусенцев и задиров, иметь исправные элементы крепежных соединений; сердечники должны быть исправны, а их опорные поверхности очищены. Сборку укомплектованных полюсов в остове ведут с помощью при­способлений в горизонтальном и вертикальном положениях остова. Монтаж обмоток катушек внутри остова выполняют в соответствии с их электрическими схемами (рис. 93 — 96). После монтажа магнитной системы проверяют качество монтажа межкатушечных соединений, надежность закрепления проводов монтажа внутри остова, лобовых частей компенсационной обмотки, правильность установки главных и дополнительных полюсов. Особое внимание обращают

Таблица 60

Показатели

Тип тягового

двигателя

Чертежные размеры,

Допустимые размеры при выпуске из ремонта, мм

заводского

деповского

Зазор между якорем и по­люсами главными/допол­нительными

НБ-406

НБ-412П,

ДТ-9Н

GBM-50/1500

8-7,2/8,9-7,3

5/5


5/8,9

8-7,2/8,9-7,3

5/5


4,5/8,9

8-7/9-7

5-4/5-4


4-5/7,3-8,9

Зазор между щеткой и щеткодержателем:

по толщине щетки

по ширине щетки



Все

»



0,05-0,1

0,1-0,8



0,05-0,1

0,1-0,8



0,06-0,2

0,1-0,8

Наибольшее смещение щетки с геометрической нейтрали

НБ-406

НБ-412П

ДТ-9Н

GBM-5O/150O

2

0,5

1

1,5

2

0,5

1

1,5

3

0,5

1,5

1,5

Радиальный зазор в роли­ковых подшипниках

Все

-

0,08-0,16

0,1-0,2

Осевой разбег якоря

НБ-406

НБ-412П

ДТ-9Н

GBM 5O/15OO

5,9-8,4

5,9-8

6-8

6-7,5

5,9-8,4

5,9-8

6-8

6,75

6-8,5

6-8

6,2-8,3

6,75-8

Биение рабочей поверх­ности коллектора

Все

0,04

0,08

0,1

Диаметр рабочей поверх­ности коллектора

НБ-406

НБ-412П

ДТ-9Н

GBM-35O/15OO

565+/-11

660+2,5-0,5

560+1-0,5 450+/-1

547-517

663-635

550-540

445

517-514

663-633

550-533

430

Нажатие пальцев на щет­ку номинальной высоты, Н

НБ-406

НБ-412П

ДТ-9Н

GBM-350/1500

38 +/- 3

29+/-3

29+/-3 22+/-0,98

38 +/- 3

29±3

29+/-3

22 +/- 0,98

38 +/- 3

29 +/- 3

29 +/- 3

22 +/- 0,98


Таблица 61

Элемент

Диагностический признак

Применяемое оборудо­вание или метод диагностирования

Предельное значение признака

Щеточный аппарат

Смещение щеток с геометрической ней­трали

Снятие оттиска на бумажную ленту мето­дом ложной щетки. Ин­дуктивный метод

Не более 0,5-1,5 мм

Коллектор

Биение коллекто­ра, измеренное на ра­бочей поверхности

Индикатор ИЧ-10, за­крепленный в щетко­держателе

Не более 0,07-0,08 мм

Якорь

Небаланс якоря Осевой разбег

Виброметр ВР-1

Индикатор ИЧ-10. Измерение с поочеред­ным сдвигом справа налево

Не более 180-200 г см Не более 5,9—8 мм

5О-55°С

Моторно-якорные подшипники

Температура на­грева Уровень шума

Термопара

Шумомер—уровень шума

Недопустимый уро­вень определяют опытным путем

Якорь — полюс

Воздушный зазор

Шариковый щуп

В соответствии с таблицей допусков


на качество монтажа соединений. Все соединения и крепления должны быть выполнены строго по чертежу. Испытание плотности соединений производят пропусканием двойного часового тока в течение 15 — 20 мин. Температуру соединений проверяют термопарой. Нагревшиеся соединения разбирают и перемонтируют. Изолировку производят только после проверки качества монтажа. Полярность полюсов проверяют магнитной стрелкой, правильность установки — в порядке и с помощью приспособлений, описанных выше. Посадочные поверхности подшипниковых камер щитов и наружных колец подшипников протирают, покрывают тонким слоем смазки ЖРО и подшипники запрессовывают. Запрессовку ведут на специальном прессе или с нагревом щита индукционным нагревателем до температуры 100 — 120°С. Пространство между роликами в подшипнике и лабиринтные канавки полностью заполняют смазкой, а подшипниковые камеры и крышки - на 2/3 их объема. Количество закладываемой смазки должно точно соответствовать установленным нормам (1,7-2 кг). Закладывают смазку также в лабиринтные канавки, кроме крышки щита. Монтаж подшипниковых узлов - ответственная операция, от качества выполнения которой зависит долговечность подшипников. Сборку остова с якорем ведут в порядке, обратном раз­борке, в горизонтальном положе­нии остова с помощью скобы или в вертикальном положении — краном за рым-болт. Горизонталь­ный метод сборки отличается более высокой производитель­ностью и качеством.

Основные требования при сборке: размеры лабиринтного кольца подшипникового гнезда должны обеспечивать плотное крепление наружного кольца под­шипника при установке крышки щита; осевой зазор между дета­лями лабиринта должен быть на 1 мм больше половины разбега якоря в остове; радиальный за­зор между лабиринтами должен быть в пределах 0,3 — 0,5 мм. Для повышения надежности подшипников целесообразно разность зазоров между зубьями в зуб­чатых передачах и осевой разбег двигателя на оси иметь наимень­шими, а разбег якоря в остове — наибольшим в пределах установ­ленного допуска.

Монтаж токосъемных уст­ройств ведут в порядке, опре­деляемом конструктивными осо­бенностями. В остов четырехполюсных двигателей кронштейны устанавливают после постановки магнитной системы. Траверсу шестиполюсного двигателя мон­тируют предварительно на мон­тажном столе. При этом пра­вильность установки корпусов щеткодержателей проверяют спе­циальным шаблоном. Корпусы щеткодержателей с предваритель­но притертыми щетками на четырехполюсные двигатели уста­навливают после монтажа якоря. Все размеры собранного дви­гателя при заводском или депов­ском ремонте должны соответ­ствовать допускаемым (табл. 60). Диагностический тест проверок приведен в табл. 61.

Испытания. Перед типовыми испытаниями двигатель испыты­вают в режиме холостого хода при напряжении 200 — 250 В в течение 1 ч при вращении по­очередно по часовой и против часовой стрелки.

После предварительных ис­пытаний производят контроль­ные (приемосдаточные) испыта­ния в соответствии с требования­ми ГОСТ 2582-72, ГОСТ 183-74, ГОСТ 7217-79. Основная цель испытаний — проверка номиналь­ных данных тяговых электро­двигателей и качества ре­монта.

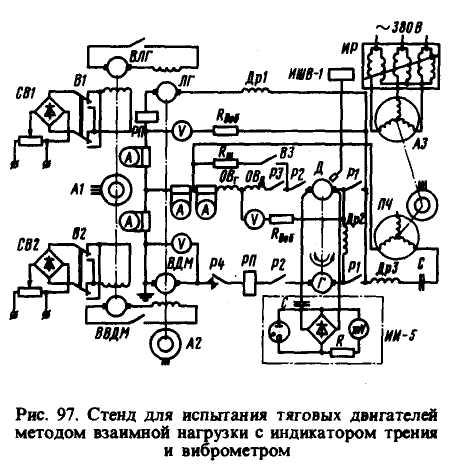

Испытания проводят по спе­циальной программе на стенде методом взаимной нагрузки (рис. 97). Стенд дополнительно оснащен диагностическими при­борами: индикатором искрения ИИ-5, виброметром и шумомером ИШВ-1. Программа включает в себя: испы­тание на нагревание; проверку частоты вращения и реверсирования при номи­нальной мощности для двигателей; проверку напряжения при номинальной мощности для генераторов; испытание на повышенную частоту вращения; про­верку коммутации и прочности изоляции.

Испытание на нагревание производят в течение 1 ч при часовой мощности и номинальном количестве охлаждающего воздуха. Допустимое превышение температуры обмоток над температурой окружающего воздуха в конце испытания не должно превышать значений, указанных в табл. 62.

Таблица 62

Элемент тягового

двигателя

Допустимое превышение температуры, оС, при классе изоляции

А

Е

В

F

Н

Якорь

Полюсы

Коллектор

100

100

95

105 105

95

120

130

95

140

155

95

160

180

105


Отклонение частоты вращения от номинальной не должно превышать ±3%. Разность между частотами вращения в одну и другую сторону при токе, соответствующем часовой мощности, и номинальном возбуждении для тяговых электродвигателей должна быть не более, %: с волновой обмоткой без траверс – 4; с петлевой обмоткой без траверс — 3; с траверсами — 2.

Испытание на повышенную частоту вращения должны про­изводить при скорости, пре­вышающей наибольшую, гаранти­рованную предприятием-изготови­телем, не менее чем на 25%. Испытания производят на нагре­той машине при холостом ходе в течение 2 мин, после чего в машине не должно быть каких-либо изменений, могущих отра­зиться на ее работе.

Проверку коммутации произ­водят с помощью индикатора искрения ИИ-5. Проверку для реверсивных машин производят в течение 30 с при вращении в каждую сторону. Испытание тя­говых электродвигателей электровозов и тяговых агрегатов переменного тока производят на пульсирующем токе с ко­эффициентом пульсации 25 — 30% при номинальной и повы­шенной частоте вращения элект­родвигателя.

Численные значения на­пряжения, тока якоря и воз­буждения при номинальной частоте вращения во время коммутационных испытаний представлены в табл. 63.

Оценку коммутации произ­водят согласно ГОСТ 183 — 74. При степени искрения 1; 11/4; 11/2 разрешается выдача тя­говых двигателей в эксплуата­цию. При этом следует учи­тывать, что под влиянием механической составляющей степень искрения в эксплуатации возрастает в сред­нем на 1 балл.

Сопротивление изоляции обмоток после испытания на нагрев на стенде при рабочей температуре, измеренное мегаомметром на 60-й секунде приложения напряжения, не должно быть менее 1,5 МОм. Проверку электрической прочности изоляции производят в течение 1 мин переменным напряжением.

Слесарную и малярную отделку тягового двигателя производят после того, как машина выдержала установленный объем испытаний. Устанавливают залитые (без расточки) вкладыши

Таблица 63

Тип тягового электродви­гателя

Ток

якоря, А

Частота

вращения, об/мин

Напряжение, В

НБ-406

НБ-412П

ДТ-9Н

GBM-35O/ 1500

380

565

335

500

765

570

655

820

1500

1100

1500

1500


моторно-осевых подшипников и буксы, крышки коллек­торных люков, сетки, проверяют замки. Болты крепления полюсов заливают горячей компаундной массой. На выводные провода надевают защитные чехлы. При необходимости окрашивают эмалью ГФ-92-ХК миканитовой конус. Уком­плектованную машину предъявляют для осмотра и приемки работнику техни­ческого контроля. После приемки тяговый двигатель окрашивают черным лаком БТ-99 воздушной сушки. Комплектуют паспорт машины и вносят следующие данные: объем ремонта остова и якоря; время и место ремонта; перечень конструктивных и технологических изменений, выполненных при модернизации; пробег (время работы) от начала эксплуатации и последнего ремонта и т. п. Назначенная технология восстановления должна обеспечивать безотказную работу машины на время до следующего по циклу ремонта.
