АВТОМОБИЛЬ ХИМИЧЕСКОГО ПЕННОГО ТУШЕНИЯ НА ШАССИ ЗИЛ-151


ОБЩИЕ СВЕДЕНИЯ

Пожарный автомобиль химического пенного тушения ПМЗ-16 (рис. 84 и 85) предназначается для доставки к месту пожара личного состава боевого расчета, пенопорошка, аппаратуры для образования химической пены, специального оборудования и пожарнотехнического вооружения.

Автомобиль оборудован на шасси трехосного автомобиля ЗИЛ-151. Кузов автомобиля закрытый, выполненный отдельно от кабины водителя.

На автомобиле установлено следующее оборудование и вооружение:

а) средства химического пенного тушения (пенопорошок в бункерах) ;

б) насосная установка (для питания водой пеногенераторов);",

в) оборудование для получения химической пены (пеногенера-торы и арматура к ним);

г) пеноподъемники для подачи пены в горящие резервуары;

д) пожарнотехническое вооружение.

Химическая пена применяется для тушения нефти и нефтепродуктов с температурой вспышки 45° и ниже.

Образование химической пены происходит в результате взаимодействия кислотных и щелочных солей в водной среде в присутствии стабилизирующих веществ.

Кислотной частью для образования пены является сернокислый глинозем, а щелочной — двууглекислая сода. В качестве стабилизирующего вещества применяется лакричный экстракт.

Химическая пена образуется из пенопорошков, состоящих из кислотной и щелочной частей.

Получение пены из пенопорошка осуществляется с помощью пеногенераторов.

Вода, подаваемая в пеногенератор насосом, проходит через

сопло, создавая в вакуумной камере разрежение, под действием которого порошок подсасывается в камеру пеногенератора.

Подхваченный струей воды, порошок через диффузор поступает в рукавные линии.

Рис 84- Автомобиль ПМЗ-16 (общий вид).

Рис. 85.

Процесс получения пены при применении пенопорошка следующий: пенопорошок подается в пеногенератор и увлекается водой в рукавные линии, где и происходит реакция образования пены. Движение пены по рукавам связано со значительными потерями ее в результате трения о стенки рукава. Местные сопротивления (перегибы, зажимы рукавов и пр ) увеличивают потери, делая

пену жидкой, непригодной для тушения. Для устранения потерь от местных сопротивлений необходимо обеспечивать свободные проходы пены по длине рукавных линий.

Длина рукавных линий при этом должна быть не менее 60 так как при меньшей длине пенообразование не успевает закончиться.

При длине рукавной линии, большей 80 м, пена начинает разрушаться вследствие возникающего большого давления в рукавах.

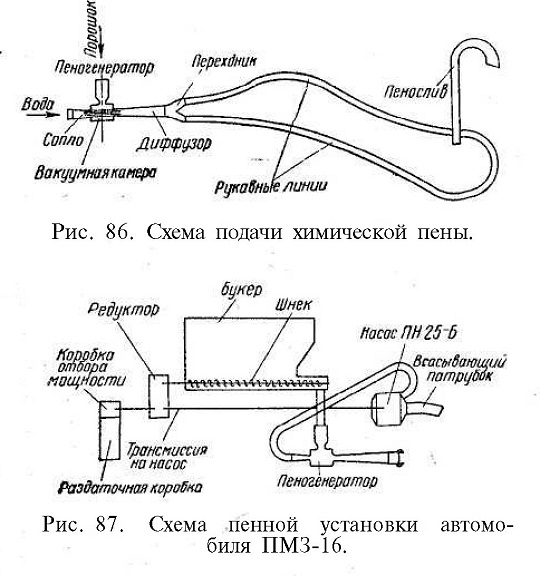

На рис. 86 изображена схема подачи химической пены к пеносливу

Вода в пеногенераторы подается насосом ПН-25Б. Привод насоса от двигателя автомобиля осуществляется через трансмиссию. Порошок в пеногенераторы подается из бункера с помощью шнеков, приводимых в движение от редуктора.

Кроме тушения пожаров химической пеной, автомобиль ПМЗ-16 может быть использован и как автонасос общего назначения.
На рис. 87 показана схема пенной установки автомобиля ПМЗ-16.

Рис. 86. Схема подали химической пены.

Рис. 87. Схема пенной установки автомобиля ПМЗ-16.
