Выхлоп и обогрев (рис. 81). Сирена. Отработавшие газы двигателя используются в зимнее время для обогрева кабины боевого расчета, водобака и насосного отделения. Кроме того, газы используются для привода пожарного сигнала (сирены).

Система выхлопа устроена следующим образом. Отработавшие газы направляются по выхлопной трубе к глушителю и в тройник.

В летний период газы направляются в атмосферу через выхлопную трубу, а в зимний период они через тройник идут на обогрев водяного бака и насосного отделения.

Для включения обогрева задний фланец тройника перекрывается прокладкой; выхлопные газы при этом направляются через боковой отвод тройника 2 в трубу 6, проходящую в короб 7, установленный под днищем водобака, и далее — в ребристую батарею обогрева 8 насосного отделения. Из батареи газы по трубе 9 выходят наружу.

В летний период обогрев отключается установкой прокладки на фланце бокового отвода с одновременной установкой заглушки на заднем фланце 4 тройника.

Обогрев кабины расчета производится горячим воздухом, поступающим по трубе 13, отведенной от калорифера 12 на выхлопной трубе. Регулировка обогрева кабины производится посредством имеющейся на торце трубы пробки-заглушки 14.

Газовая сирена состоит из чугунной распределительной коробки с двумя фланцами для присоединения к выхлопной линии и стальной крышки, в которой шарнирно установлена заслонка, вращающаяся на оси. На боковом фланце коробки установлена собственно сирена, состоящая из распределителя газов и пяти резонаторов разной длины. К оси заслонки крепится рычаг, соединенный тягой с рычагом управления сиреной. Пружина удерживает заслонку в положении, при котором она закрывает сирену. Рычаг управления сиреной установлен в кабине водителя.

При подаче рычага на себя заслонка перекрывает выхлопной трубопровод, и поток выхлопных газов направляется в сирену, в результате чего получается резкий звук.

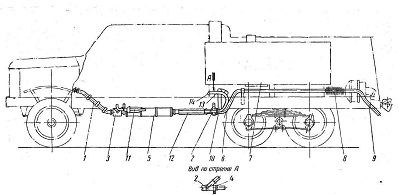

Рис. 81. Выхлоп и обогрев автомобиля ПМЗ-15 .
1 — выхлопная труба, 2 — тройник; 3 — распределитель сирены; 4 — фланец, 5 — глушитель; 6 — труба; 7 — короб подогрева водобака; 8 — батарея обогрева насосного отделения; 9 — труба зимнего выхлопа, 10 — труба летнего выхлопа, 11 — сирена,- 12 — калорифер;
13 — труба обогрева кабины расчета, 14 — пробка-заглушка.
