СИСТЕМА ОХЛАЖДЕНИЯ
ДВИГАТЕЛЕЙ АВТОМОБИЛЕЙ МАЗ-500
Вентилятор системы охлаждения
двигателя ЯМЗ-236
Вентилятор предназначен для создания
интенсивного потока воздуха между радиаторными трубками, в
которых охлаждается жидкость, перетекающая из верхнего бачка
радиатора в нижний.
Привод вентилятора (рис. 31) шестеренчатый, осуществляется
непосредственно от шестерни 10 распределительного вала.
|

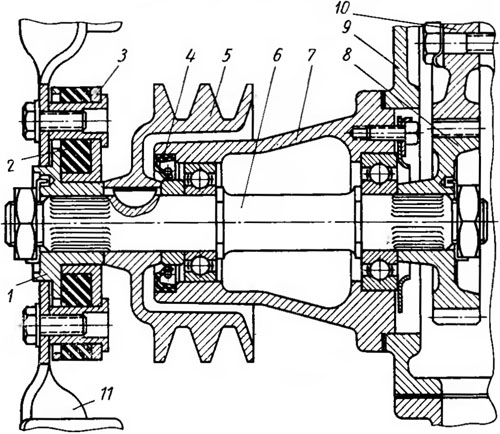

Рис. 31. Вентилятор:
1 — ступица муфты; 2—резиновое кольцо; 3 — корпус муфты:
4 — сальник; 5 — шкив; 6 — вал вентилятора; 7 — корпус вентилятора; 8 —
ведомая шестерня; 9 — крышка распределительных шестерен; 10 — ведущая
шестерня; 11 — крыльчатка
Чугунный корпус 7 вентилятора крепится к
крышке 9 распределительных шестерен болтами. Вал 6 вентилятора
вращается в двух шарикоподшипниках, установленных в корпусе. На
переднем конце вала имеется упругая муфта, к которой болтами
крепится шестилопастная крыльчатка 11, вращающаяся в кожухе
радиатора. Кожух закреплен на рамке радиатора и увеличивает
количество проходящего воздуха.
Упругая муфта состоит из корпуса 3 и ступицы 1, которые
приклеены с разных сторон к резиновому кольцу 2.
Таким образом, при пуске двигателя и при резком изменении числа
оборотов коленчатого вала сила инерции, возникающая от массы
крыльчатки, будет поглощаться упругостью резинового кольца,
вследствие чего вал вентилятора разгружается от излишних
скручивающих усилий.
На валу с помощью шпонки крепится шкив 5 для привода компрессора
и генератора. На заднем конце вала на шлицы насажена ведомая
шестерня 8 привода вентилятора.
Для предотвращения вытекания масла из корпуса вентилятора в его
выходное отверстие запрессован сальник 4.
|
