 Водяной насос системы охлаждения двигателя ЯМЗ-236



Водяной насос (рис. 28) центробежного типа установлен с правой стороны крышки распределительных шестерен и приводится во вращение клиновидным ремнем от шкива, укрепленного на переднем конце коленчатого вала двигателя.

Внутри корпуса 8, изготовленного из алюминиевого сплава, вращается крыльчатка 6, отлитая из серого чугуна. Крыльчатка напрессована на вал 4, на котором с противоположной стороны крепится с помощью шпонки и гайки разборной регулируемый шкив, состоящий из ступицы 12 и боковины 13 шкива. Между ступицей и боковиной установлены стальные регулировочные

прокладки 14 толщиной 1 мм, с помощью которых регулируется натяжение ремня привода насоса.

Вал насоса вращается в двух однорядных шарикоподшипниках, установленных в корпусе.

Через пресс-масленку вводят смазку шарикоподшипников до тех пор, пока она не появится в контрольном отверстии.

Для предотвращения попадания жидкости в полость со смазкой на часть вала, находящегося внутри крыльчатки, установлен сальник торцового типа (манжета 5).

Текстолитовая шайба 7 имеет четыре выступа, входящие в соответствующие прорези крыльчатки, и таким образом вращается вместе с валом 4. Шайба прижимается пружной 3 к полированному торцу втулки 11 из нержавеющей стали, запрессованной в корпус, и создает подвижное уплотнение.

Манжета 5 из масло-бензостойкой резины с одной стороны обоймами прижимается к валу, а с другой — пружиной 3 к шайбе 7 и тем самым уплотняет зазор между шайбой и валом.

Манжета, пружина и шайба, вставленные в крыльчатку, зафиксированы стопорным пружинным кольцом 10.

Корпус насоса закрывается крышкой 2, уплотняемой прокладкой 1 из паронита. Через отверстие корпуса, закрываемое этой крышкой, производится сборка и разборка насоса.

В корпус насоса ввернут штуцер 9, соединяющий насос с перепускной трубой, через которую перепускается жидкость из блока при закрытых термостатах в процессе разогрева двигателя.

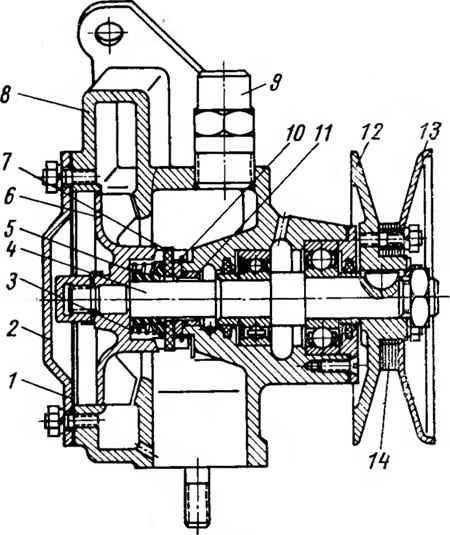

Рис. 28. Водяной насос:
1 — прокладка; 2 — крышка корпуса; 3— пружина; 4 — вал насоса: 5 — манжета; 6 — крыльчатка; 7— уплотнительная шайба; 8 — корпус; 9 — штуцер; 10 — стопорное кольцо: 11 — втулка; 12 — ступица шкива: 13 — боковина шкива: 14 — регулировочные прокладки
