Плитовозы

 Эти автопоезда предназначены для перевозки крупногабаритных плоских и линейных строительных конструкций. Онн представляют собой высокорамные полуприцепы-площадки.

Плитовоз УПЛ-1412 (рис. 63) может быть использован для перевозки железобетонных плит, колонн, свай, балок, ригелей и других строительных грузов.

На сварную металлическую раму полуприцепа уложен деревянный настил и установлены металлические коники, фиксируемые штырями относительно поперечного паза рамы. По верху горизонтальной балки устанавливаются деревянные опоры перевозимых плит, а под балкой устанавливают ролики, облегчающие выдвижение коников. Передние и задние коники оборудованы габаритными фонарями.

Вертикальные стойки коников стягиваются цепями при помощи натяжных устройств. Стойки имеют пазы, в которых установлены и имеют возможность перемещаться шарнирные опоры брусков-подкладок.

Плитовоз УПР-1212 (рис. 64) имеет раздвижную раму, позволяющую изменять базу в зависимости от длины перевозимого груза. Он снабжен также тремя парами съемных коников, обеспечивающих крепление изделий во время их транспортировки. Для перевозки изделий шириной до 3 м устанавливают специальные выдвижные коники.

Оборудован плитовоз УПР-1212 механизмом подъема и опускания запасного колеса.

Плитовозы, предназначенные для транспортировки длинномерных железобетонных изделий, имеют управляемую при по мощи каната опорную тележку.

Техническая характеристика полуприцепов-плитово-зов приведена в табл. 21.

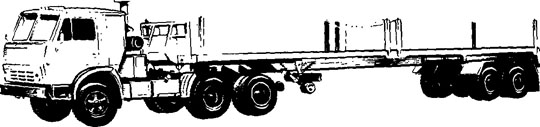

Рис. 63. Плитовоз УПЛ-1412

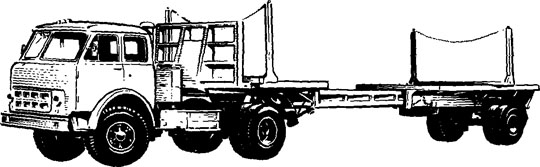

Рис. 64. Плитовоз УПР-1212
