Шарнир сочленения катка АМКОДОР 6712В

Шарнир сочленения (рисунок 10) служит для соединения рамы вибровальца с рамой катка и состоит из вилки 8, кронштейна 4, осей 6 и 9, крышек 7 и 3, стакана 2 и подшипников 1 и 5.

Вилка шарнира 8 устанавливается на ось задней балки рамы вибровальца через подшипники 1, что обеспечивает прокачку катка 8°. Кронштейн 4 крепится болтами к лобовому листу несущей рамы. Вилка шарнира и кронштейн соединены между собой осями 6 и 9, которые крепятся в подшипниках 5. Относительно этих осей и осуществляется поворот катка с помощью двух гидроцилиндров. Одна проушина гидроцилиндра крепится на вилке шарнира, а вторая на кронштейне несущей рамы.

Такая конструкция шарнира обеспечивает как поворот катка, так и прокачку его в горизонтальной плоскости вибровальца относительно несущей рамы.

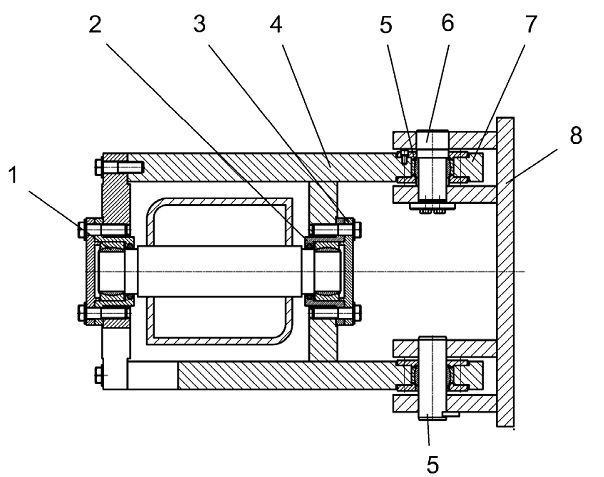

Рисунок 10 - Шарнир

1- подшипник; 2 - стакан; 3 - крышка; 4 - кронштейн; 5 - подшипник; 6 - ось;
7 - крышка; 8 - вилка; 9 - ось



1.2.10

Кабина катка АМКОДОР 6712В

Кабина (рисунок 11) является рабочим местом оператора. Кабина установлена на несущей раме катка через резинометаллические амортизаторы 11.

Справа в кабине располагается стойка с рычагами управления ходом 25, включения вибратора 27 и подачей топлива 24. Пульт управления 1 содержит контрольно-измерительные приборы, сигнальные лампы состояния систем катка и клавиши включения электрооборудования.

Кабина оборудована радиатором отопителя 22 для обогрева в холодное время, стеклоочистителями переднего и заднего стекол, сидением 23, местами для бачка 18 с питьевой водой и установки огнетушителя 14, ящиком 10 для хранения документов.

Для промывки стекол имеется бачок омывателя.

Двери кабины оснащены замками с защелками. Предусмотрены фиксаторы стопорения дверей кабины в открытом положении.

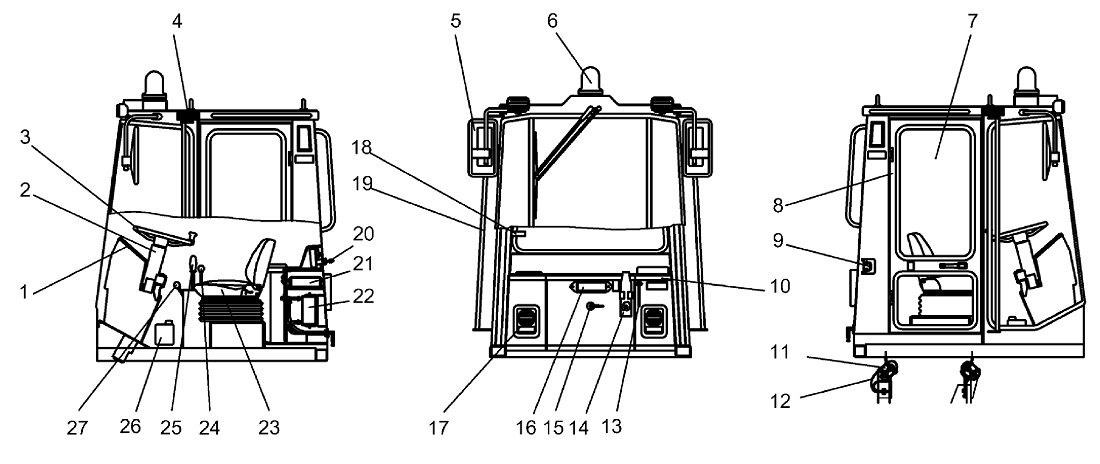

Рисунок 11 - Кабина

1 -пульт; 2 - рулевой механизм; 3 - рулевое колесо; 4 - воздухозаборник; 5 - зеркало заднего вида; 6 - проблесковый маяк; 7 - окно опускное; 8 - дверь; 9 - фиксатор двери; 10 - ящик для документов; 11 - амортизатор; 12 - тросик; 13 - молоток; 14 - место установки огнетушителя; 15 - кран управления отопителем; 16 - клапан рециркуляции воздуха; 17 - воздухораспределитель; 18 - место для бач-кас питьевой водой; 19 - поручень; 20 - стеклоочиститель; 21 - фильтр; 22 - радиатор; 23 - сиденье; 24 - рычаг управления подачи топлива; 25 - рычаг управления ходом;; 26 - бачок омывателя; 27 - рычаг управления вибратором
