1.2.6

Вибровалец катка АМКОДОР 6712В

Вибровалец катка (рисунок 7) состоит из двух корпусов вибратора 5 и 10, валы вибраторов которых соединены между собой валом 9 с двумя полумуфтами на концах. Заливку и контроль масла в корпуса вибратора осуществлять через пробки 4 и 14.

Внутри корпусов вибратора на валах 7 и 11 установлены дебалансы 6 привод которых через муфту 2 осуществляет гидромотор вибратора 1.

Привод хода осуществляется гидромотором 15, который передает вращение вальцу через приводной диск и восемь резинометаллических амортизаторов 12. Гидромотор снабжен постоянно замкнутым дисковым стояночным тормозом.

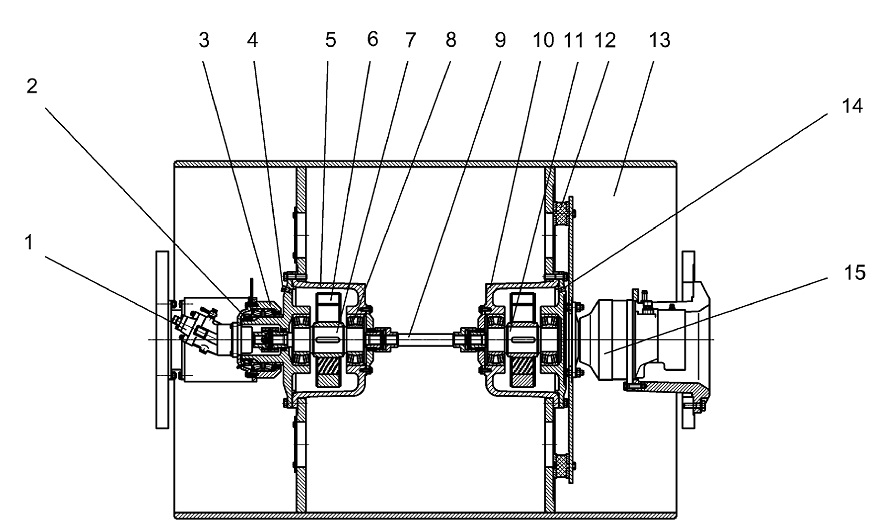

Рисунок 7 - Вибровалец

1 - гидромотор вибратора; 2 - муфта; 3 - опора; 4- - пробка; 5 - корпус вибратора; 6 - дебалпнс; 7 - вал; 8 - подшипник; 9 - вал; 10 - уорпус вибратоа; 11 - вал; 12 - амортизатор; 13 - валец; 14 - пробка заливная; 15 - гидромотор хода

1.2.7

Мост ведущий катка АМКОДОР 6712В

Мост ведущий (рисунок 8) состоит из неуправляемого ведущего моста 1, колес 2, стакана

4, редуктора привода моста 5 и гидромотора 6. Редуктор привода моста 5 крепится к фланцу главной передачи моста 1 через стакан 4.

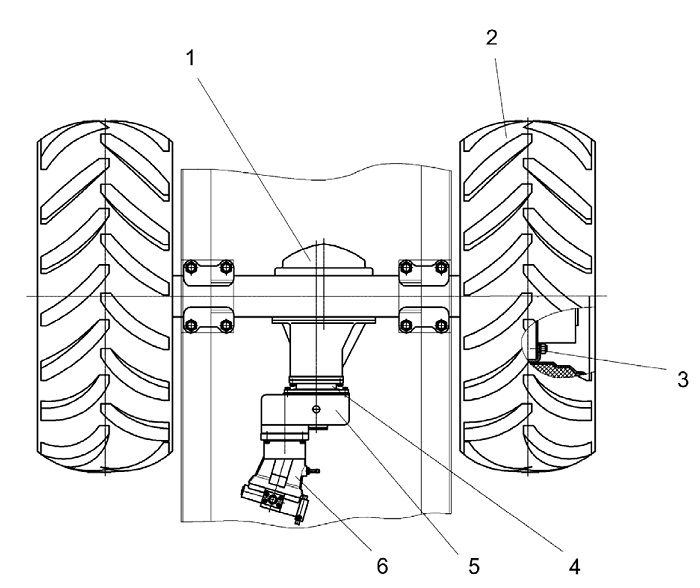

Рисунок 8 - Мост ведущий

1 - мост; 2 - колесо; 3 - гайка; 4 - стакан; 5 - редуктор; 6 - гидромотор



1.2.8 Редуктор привода моста катка АМКОДОР 6712В

Редуктор привода моста (рисунок 9) крепится к стакану главной передачи моста 4 и состоит из муфты 6, связанной с ведущей шестерней главной передачи моста и валом-шестерней 7, установленной в двух подшипниках 5 и 9 в корпусе 8. Привод моста осуществляется гидромотором 10, на валу которого установлена шестерня 1.

Контроль уровня масла в корпусе редуктора осуществляется через масломерное стекло. Уровень должен быть до середины масломерного стекла.

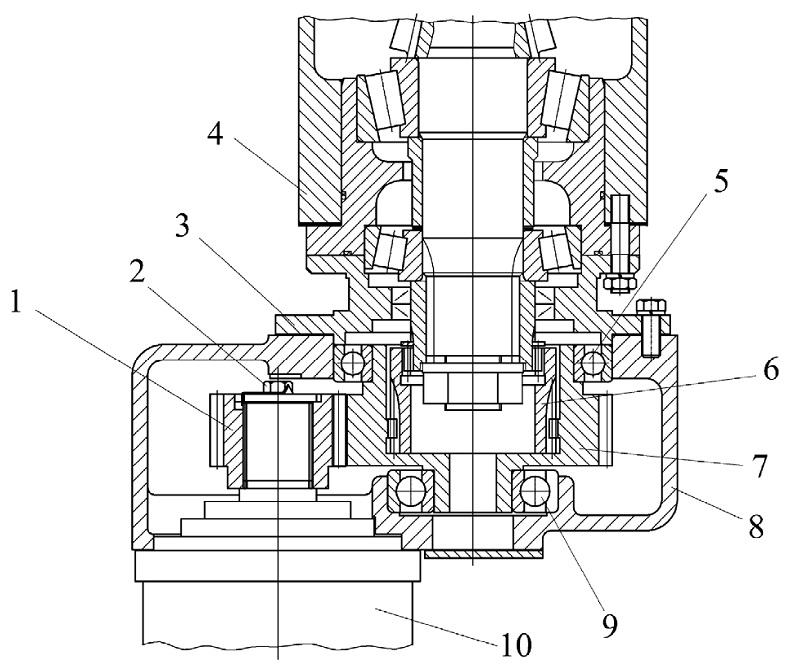

Рисунок 9 - Редуктор привода моста

1 - шестерня; 2 - болт; 3 - переходник; 4 - мост; 5 - подшипник; 6 - муфта; 7 - вал-шестерня;
8 - корпус; 9 - подшипник; 10 - гидромотор
