Состав, устройство и работа катка АМКОДОР 6712В

Каток (рисунок 1) состоит из несущей рамы 1, на которой установлены: силовой агрегат 9, кабина 8, мост 2, топливный 3 и гидравлический 12 баки, передней полурамы 5 с вибровальцом 7 и облицовки 10. Несущая рама 1 и передняя полурама соединены между собой шарниром сочленения 4. Каток оборудован гидросистемой 6 и электросистемой 11. Для работы в темное время суток каток оборудован передними и задними фонарями.

Принципиальная гидравлическая схема катка предоставлена на рисунке 2.

Кинематическая схема катка предоставлена на рисунке 3.

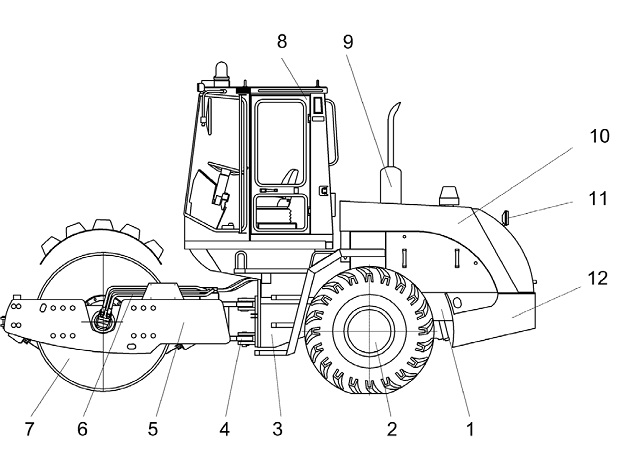

Рисунок 1 - Каток АМКОДОР 6712В

1 - рама; 2 - мост; 3 - бак топливный; 4 - шарнир; 5 - передняя полурама; 6 - гидросистема;
7 - вибровалец; 8 - кабина; 9 - агрегат силовой; 10 - облицовка; 11 - электросистема; 12 - бак гидравлический

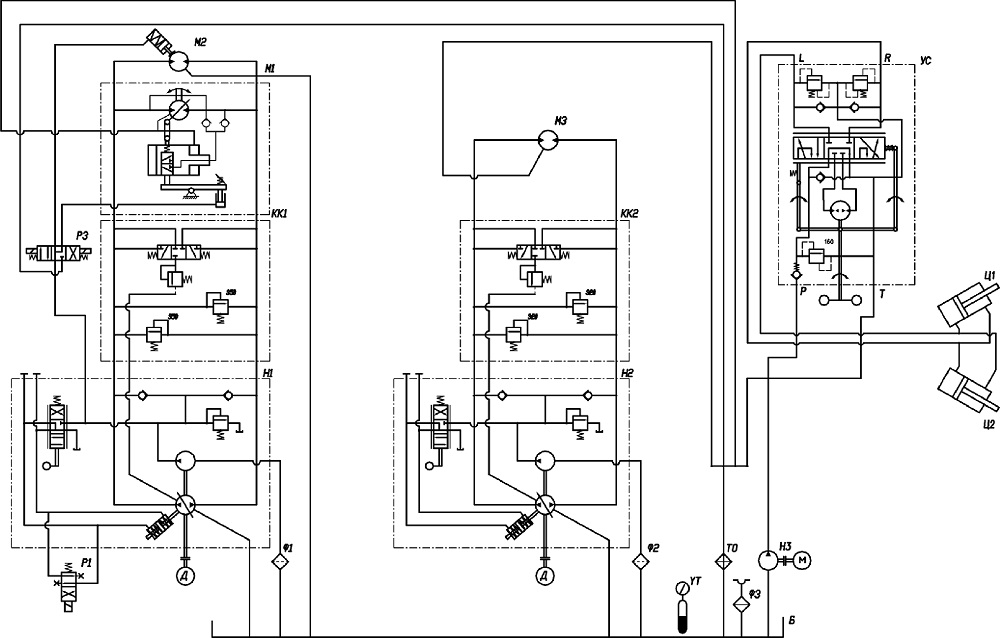

Рисунок 2 - Схема гидравлическая принципиальная

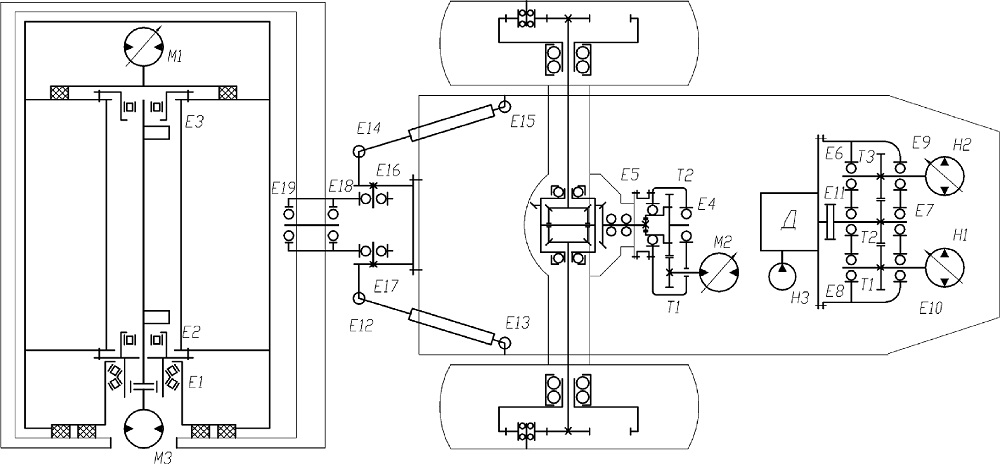

Рисунок 3 - Схема кинематическая принципиальная
