Рама катка АМКОДОР 6712В

1.2 Устройство и работа составных частей катка АМКОДОР 6712В

1.2.1

Рама катка АМКОДОР 6712В

Рама (рисунок 4) представляет собой сварную конструкцию, состоящую из двух лонжеронов 5 и 15, связанных между собой лобовым листом 2, поперечиной 4 и бампером 8. В раме предусмотрены места для установки силового агрегата, кабины, моста, топливного бака. В раму вмонтированы ящики для аккумуляторных батарей 13 и гидравлический бак 7. На лонжеронах устанавливаются блоки клапанов 6 и 14, сзади на бампере расположены гидрораспределители 11 и 12, а также фильтры 9 и 10. В лобовом листе 2 предусмотрены отверстия для крепления шарнира сочленения.

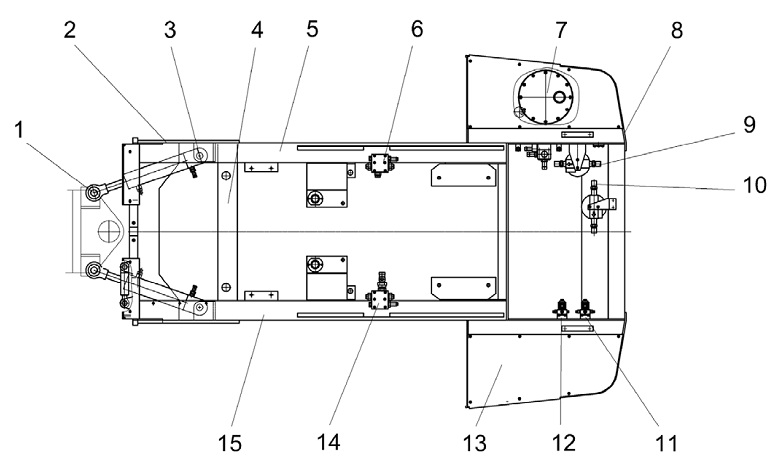

Рисунок 4 - Рама

1, 3 - масленки; 2 - лобовой лист; 4 - поперечина; 5 - лонжерон правый; 6 - блок клапанов системы вибратора; 7 - бак гидравлический; 8 - бампер; 9 - фильтр гидросистемы хода;
10 - фильтр гидросистемы вибратора, 11 - гидрораспределитель режимов скорости и стояночного тормоза; 12 - гидрораспределитель обнуления насоса хода; 13 - ящик аккумуляторный; 14 -блок клапанов гидросистемы хода; 15 - лонжерон левый

1.2.2

Агрегат силовой катка АМКОДОР 6712В

Установка силовая (рисунок 5) состоит из дизельного двигателя, установленного на амортизаторах и передней опоре рамы, водяного радиатора системы охлаждения двигателя, насосной станции, монтируемой к корпусу маховика двигателя и воздухоочистителя.

На водяном радиаторе предусмотрен кран для слива охлаждающей жидкости. Насосная станция включает в себя демпфер, который крепится к маховику двигателя, редуктор привода насосов, установленный на лобовом листе двигателя, насос привода хода и насос привода вибратора.

Демпфер служит для гашения крутильных колебаний и компенсации несоосности установки редуктора привода насосов.

На корпусе редуктора предусмотрены площадки для крепления амортизаторов двигателя.

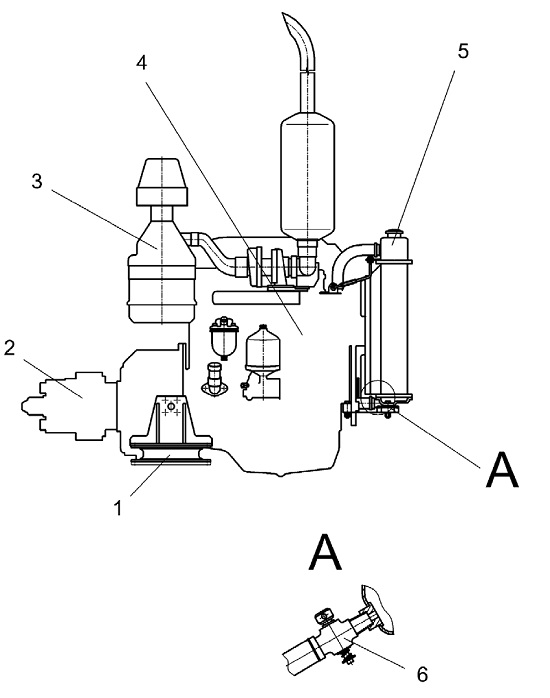

Рисунок 5 - Агрегат силовой

1- амортизатор; 2 - насосная станция; 3 - воздухоочиститель; 4 - двигатель; 5 - водяной радиатор; 6 - кран
