Ковшевые затворы сталеразливочного ковша

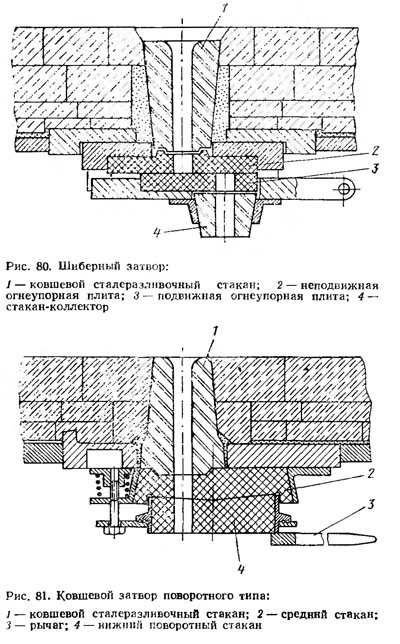

К ним относятся шиберные затворы и затворы поворотного типа (рис. 80, 81). Бесстопорные устройства имеют большую надежность в эксплуатации, могут выдерживать многократное использование. При этом сокращается расход огнеупоров и совершенствуется подготовка ковшей. Более 80 % стали на предприятиях Минчермета СССР разливается через затворы.

Для работы с шиберными затворами требуются значительные усилия, поэтому для открывания и закрывания затвора применяют гидропривод.

Шиберный затвор имеет много конструкций (ЗСМК, НЛМК, завода «Днепроспецсталь» и др.). Он состоит из тяжелого корпуса жесткой конструкции. Рабочей частью служат огнеупорные плиты, чаще из магнезита, рабочий слой у таких плит выполняется из плавленого периклаза толщиной 10—12 мм. Форма плит овальная унифицированная.

Это позволяет уменьшить площадь контакта шлифованных

ная длина каждой плиты составляет 6 d (d — диаметр канала стакана). Ширина плиты определяется наружным диаметром стакана и коллектора и превышает 3 d (рис. 82).

Для привода затвора используется гидравлика, давление в системе может составлять 15—20 МПа.

В конструкциях затворов есть непринципиальные отличия. Так, затвор конструкции ВНИИметмаша выполняется в двух вариантах. Для МНЛЗ применяют бикерамические плиты с пе-риклазовыми вкладышами, для разливки стали в изложницы — муллитокорундовые плиты производства Часов-Ярскогс комбината огнеупорных изделий и Красногорского огнеупорного завода.

Нижняя плита шиберного затвора снабжена стаканом - коллектором для формирования вытекающей струи. В зависимости от марок стали стакан может быть магнезитовым, шамотным, цирконовым.

По действующим в СССР ТУ унифицированные стаканы-коллекторы имеют высоту 300/370 мм и наибольший диаметр от 80 до 130 мм, но на отдельных заводах их делают высотой 150 мм с внешним диаметром 180—196 мм.

Ковшевой затвор поворотного типа — корпус компактный простой конструкции, состоит из шамотных, каолиновых, высокоглиноземистых огнеупорных изделий круглой формы Часов-Ярского комбината с внецентрен-ным расположением отверстий диаметром 60 мм и конусообразной контактной поверхностью.
