Стопорное устройство сталеразливочного ковша

Стопорное устройство сталеразливочного ковша

Это устройство состоит из стопора, вилки, направляющей трубы, в которой перемещается ползун. У правильно подготовленного ковша стопорное устройство при разливке стали обеспечивает: а) плавное и быстрое поднимание и опускание стопора; б) полное перекрытие струи в процессе перемещения ковша; в) плотную, ровную, без перекосов вытекающую струю.

Стопорное устройство позволяет выполнять разливку как вручную с помощью рычага, так и с использованием дистанционного управления (гидравлического или электрического) .

Стопор состоит из металлического стержня, футерованного огнеупорными трубками. В нижней части металлический стержень защищен огнеупорной пробкой, которая крепится к нему с помощью резьбы (рис. 78, а) или анкерным болтом (рис. 78,6). Наиболее простое и надежное крепление достигается при червячной резьбе.

Для ковшей большой емкости (480—500 т) и промежуточных ковшей стопорные стержни изготовляют пустотелыми с внутренним воздушным охлаждением, а стопорные трубки делают из вьгсокоглииоземнстого шамота (рис. 79).

Наиболее распространены гидравлические устройства. Устройство состоит из индивидуальной насосной станции, гидравлических цилиндров, соединительной гидроарматуры и переносного кнопочного пульта, при помощи которого разливщик управляет стопорами. Насосную станцию устанавливают либо в кабине машиниста мостового крана, либо на металлоконструкции крана.

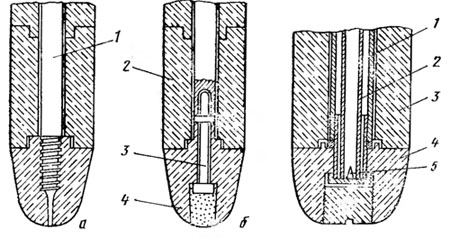

Рис. 78. Способы крепления пробок к стержню стопора;
1—стержень; 2—стопорная трубка; 3—анкерный болт с клином; 4 — пробка

Рис. 79. Воздухоохлаждаемый стопор:
1 — наружная труба стержня; 2 —внутренняя труба для подаода воздуха;
3 — стопорная трубка; 4— пробка; 5 — отверстие для воздуха
