13 Приложение


13.1

Классификация грунтов (экскаватор ЕТ-26)


Группа грунта

Наименование характерных грунтов


I-IV




V-VI


Гравийно-галечные грунты, грунт растительного слоя, песок, лёс, супесок, торф, чернозём и каштановый грунт, суглинок, глины, солончак, строительный мусор, шлак, щебень и т.п.


Алевриты, аргиллиты, гипс, грунты ледникового происхождения, дресва в коренном залегании, известняк, мел, мергель, опока, ракушечник, скальные породы, сланцы, трепел,

туф и т.п.



Примечание: Группы V,VI групп разрабатываются экскаваторами после предварительного разрыхления. Величина кусков не должна превышать 400 мм.


13.2 Условное обозначение рукавов высокого давления и способ заказа.


Импортные рукава высокого давления. Новые европейские стандарты. (Вопросы использования и замены)

В настоящее время в России растёт выпуск различной дорожно-строительной, коммунальной и другой техники. Практически вся она имеет гидропривод, с помощью которого приводятся в движение рабочие органы этих машин. Российскому потребителю время от времени приходится заменять на новые износившиеся детали и агрегаты, в том числе - рукава высокого давления (РВД).

Учитывая, что с апреля 1997, года в Европе действуют новые европейские стандарты на рукава высокого давления, а российские специалисты, использующие импортную и отечественную технику, снабженную гидроприводом, с ними мало знакомы, мы попытаемся коротко ответить на некоторые вопросы связанные с заказом РВД.

Промышленные РВД состоят из двух групп металлорукавов: с металлическими оплетками и с металлическими навивками Первые применяются в гидроприводах с относительно невысоким давлением (до 25 МПа) и, как правило, там, где требуется возможно меньший радиус изгиба рукава. Вторые используются в технике, работающей на давлении 30-40 МПа, где действуют постоянные циклические нагрузки.

Представляем Вам условное обозначение РВД:

A-DN-BD1-CD2-α1-α2-α3-L

  • A-тип резинового рукава

  • DN-условный проход (мм)

  • B-тип фитинга с левой стороны

  • D1-размер присоединительной резьбы с левой стороны

  • C-тип фитинга с правой стороны

  • D2- размер присоединительной резьбы с правой стороны

  • α1-угол изгиба фитинга с левой стороны (градусы)

  • α2- угол изгиба фитинга с правой стороны (градусы)

  • α3-угол поворота фитингов друг относительно друга (градусы)

  • L-длина (мм)


A-тип резинового рукава

Оплеточные рукава широко распространены и производятся в десятках стран мира. Их производство только в Европе (без учета производства в России) составило в 1996 году 140,9 млн. метров. Большинство этих рукавов было произведено в соответствии со стандартом DIN и SАЕ. С апреля 1997 года изготовление резиновых рукавов с металлическими оплетками регламентируется в Европе специальными общеевропейскими стандартами ЕN 853 и ЕN 857.

Прежде всего отметим, что эти стандарты регламентируют производство резиновых рукавов, предназначенных для работы с гидравлическими жидкостями по ISO 6743-4 на основе минеральных масел, гликогелей, машинных топлив в диапазоне от -40 до +100 С, а также для эмульсий масла и воды в диапазоне от -40 до +70 С. Эти требования вполне приемлемы и для наших РВД, т.к. в российских гидроприводах, как правило, используются рабочие жидкости, соответствующие данному ISO.

Имеется четыре типа рукавов рассматриваемого стандарта.

Типы 1ST и 2ST - это РВД с одной и двумя металлическими оплетками из нагартованной латунированной проволоки. По своей конструкции и важнейшим показателям они близки к требованиям ГОСТ 6286-73.

Типы 1SN и 2SN повторяют конструкцию рукавов 1ST и 2ST, но имеют более тонкий наружных слой резины, что позволяет производить армирование рукавов без предварительной зачистки наружного резинового слоя.

Важной отличительной особенностью импортных РВД является то, что диаметр условного прохода (DN) рукава, задан в дюймовой системе измерения. Для большинства типоразмеров импортных рукавов DN близок к отечественным, но ряд размеров отличается. Так, диаметр импортного рукава с DN 12 равен 12,7 мм и соответственно превышает внутренний диаметр отечественного рукава. В то же время DN 10 и DN 20 равны соответственно 9,5 мм и 19 мм и могут пропустить через себя жидкости на 11% меньше отечественных.

Таблица 1 ( Испытания РВД данного типа проводятся в соответствии с ISO 1402 на герметичность и разрыв: 1 бар=0,1 МПа.)

Номи-
нальный
диаметр

Максимальное
рабочее давление

Давление
герметичности

Разрывное
давление

1ST и 1SN

2ST и 2SN

1ST и 1SN

2ST и 2SN

1ST и 1SN

2ST и 2SN

5

250

415

500

830

1000

1650

8

225

400

450

800

900

1600

8

215

350

430

700

850

1400

10

180

330

360

660

720

1320

12

160

275

320

550

640

1100

16

130

250

260

500

520

1000

19

105

215

210

430

420

850

25

88

165

175

325

350

650

31

63

125

150

250

250

500

38

50

90

100

180

200

360

51

40

80

80

160

160

32


* давление герметичности - это испытание РВД двойным максимальным рабочим давлением.

Минимальный радиус изгиба соответствует ГОСТ 6286-73. При маркировке на рукав ЕN 853 наносится следующая маркировка:

    • производитель

    • тип

    • внутренний диаметр (в дюймах)

    • рабочее давление

    • номер стандарта

    • номинальный диаметр

    • квартал и последние две цифры года производства

Таким образом, рабочее давление непосредственно на рукаве не указывается, и его следует определять по табл.1.

Пример маркировки РВД производства Alfagomma:
ALFAGOMMA FLEXOR 2AT/2SN ID 5/8 WP 25 MPa (3630 psi) – SAE 100 R2ATEN 853 2SN DN 16 1Q 02

Это рукав с условным проходом 16 мм, с двумя металлическими оплетками из латунированной проволоки, с рабочим давлением 250 бар (25,0 МПа) и разрывным давлением 1000 бар.

Наиболее близкий аналог (отечественный) - рукав типа Z 16-20... с рабочим давлением 200 бар и разрывным 800.

Навивочные РВД в соответствии с ЕN 856 производятся четырех типов:

  • Тип 4SP - с четырьмя спиральными навивками стальной проволокой для средних давлений;

  • Тип 4SH - с четырьмя навивками из особо прочной проволоки для высоких давлений;

  • Тип R12 - с четырьмя навивками, тяжелый рукав для долгой работы при высоких температурах и среднем давлении;

  • Тип R13 - многоспиральный (обычно шестинавивочный) рукав для особо тяжелых условий работы, с повышенным сроком службы при высоких давлениях.

Данный тип РВД выпускается в Европе небольшим числом фирм, в ограниченном количестве, большую часть из которого составляет рукав 4SP, однако с 1998 года наметилась тенденция к увеличению производства рукава 4 SH, который широко используется на экскаваторах фирм CASE, CATERPILLAR, KOMATSU, HITACHI и др. В табл.2 указаны диаметры условных проходов РВД данного типа, а в табл.3- диаметры навивок и наружные диаметры, назначенные в соответствии с ISO 24671.







Таблица 2 (Размеры указаны в мм

Номи-
нальный
диаметр

Внутренний диаметр

Тип 4SP

Тип 4SH

Тип R12

Тип R13

min

max

min

max

min

max

min

max

6

6,2

7,0

 -

 -

 -

 -

 -

 -

10

9,3

10,1

 -

 -

9,3

10,1

 -

 -

12

12,3

13,5

 -

 -

12,3

13,5

 -

 -

16

15,5

16,7

 -

 -

15,5

16,7

 -

 -

19

18,6

19,8

18,6

19,8

18,6

19,8

18,6

19,8

25

25,0

26,4

25,0

26,4

25,0

26,4

25,0

26,4

31

31,4

33,0

31,4

33,0

31,4

33,0

31,4

33,0

38

37,7

39,3

37,7

39,3

37,7

39,3

37,7

39,3

51

50,4

52,0

50,4

52,0

50,4

52,0

50,4

52,0


Таблица 3

Номи-
нальный
диаметр

Тип 4SP

Тип 4SH

Тип R12

Тип R13

Диаметр
оплетки

Наружный
диаметр
рукава

Диаметр
оплетки

Наружный
диаметр
рукава

Диаметр
оплетки

Наружный
диаметр
рукава

Диаметр
оплетки

Наружный
диаметр
рукава

min

max

min

max

min

max

min

max

min

max

min

max

min

max

min

max

6

14,1

15,3

17,1

18,7

 -*

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

 -

10

16,9

18,1

20,6

22,2

 -

 -

 -

 -

16,6

17,8

19,5

21,0

 -

 -

 -

 -

12

19,4

21,0

23,8

25,4

 -

 -

 -

 -

19,9

21,5

23,0

24,6

 -

 -

 -

 -

16

23,0

24,6

27,4

29,0

 -

 -

 -

 -

23,8

25,4

26,6

28,8

 -

 -

 -

 -

19

27,4

29,0

31,4

33,0

27,6

29,2

31,4

33,0

26,9

28,4

29,9

31,5

28,2

29,8

31,0

33,2

25

34,5

36,1

38,5

40,9

34,4

36,0

37,5

39,9

34,1

35,7

36,8

39,2

34,9

36,4

37,6

39,8

31

45,0

47,0

49,2

52,4

40,9

42,9

43,9

47,1

42,7

45,1

45,4

48,6

45,6

48,0

48,3

51,3

38

51,4

53,4

55,6

58,8

47,8

49,8

51,9

55,1

49,2

51,6

51,9

55,0

53,1

55,5

55,8

58,8

51

64,3

66,3

68,2

71,4

62,2

64,2

66,5

69,7

62,5

64,8

65,1

68,3

66,9

69,3

69,5

72,7


* РВД данного диаметра не поставляются

Максимальное рабочее давление, герметичность и минимальное разрывное давление наибольшее у рукава типа 4SH, минимальное - у R12 (табл.4), что, однако, не отражается на их цене. Дело в том, что рукава 4SP и 4SH при импульсных испытаниях согласно ISO 6803 при температуре 100°С выдерживают 400.000 циклов (min). Рукава же R12 и R13 при 120°С - не менее 500.000 двойных циклов при давлении на 133% выше рабочего.

Таблица 4

Номи-
нальный
диаметр

Максимальное
рабочее давление, бар

Давление
герметичности, бар

Разрывное
давление, бар

Тип рукава

Тип рукава

Тип рукава

4SP

4SH

R12

R13

4SP

4SH

R12

R13

4SP

4SH

R12

R13

6

450

-

-

-

900

-

-

-

1800

-

-

-

10

445

-

276

-

890

-

552

-

1780

-

1104

-

12

415

-

276

-

830

-

552

-

1660

-

1104

-

16

350

-

276

-

700

-

552

-

1400

-

1104

-

19

350

420

276

345

700

840

552

690

1400

1680

1104

1380

25

280

380

276

345

560

760

552

690

1120

1520

1104

1380

31

210

325

207

345

420

650

414

690

840

1300

828

1380

38

185

290

172

345

370

580

344

690

740

1160

688

1380

51

165

250

172

345

330

500

344

690

660

1000

688

1380


В табл. 5 указаны минимальные радиусы изгиба.

Таблица 5

Номи-
нальный
диаметр

Минимальный радиус изгиба

Тип 4SP

Тип 4SH

Тип R12

Тип R13

6

150

 -

 -

 -

10

180

 -

130

 -

12

230

 -

180

 -

16

250

 -

200

 -

19

300

280

240

240

25

340

340

300

300

31

460

460

420

420

38

560

560

500

500

51

660

700

630

830




Тип фитинга B (С), угол изгиба α1 (α2) и размер присоединительной резьбы D1 (D2)

Соединения немецкого стандарта DIN


Стандарту DIN обычно соответствуют соединения с метрической резьбой. Также используются фланцы SAE.

DIN 2353 с конусом 24°

Штуцер с конусом 24°


Фитинг с конусом 24°
с уплотнительным кольцом

Метрическая трубка
 с врезающимся кольцом

Универсальный фитинг
под конус 24° и 60°




Штуцер DIN (male) с конусом 24° сопрягается с любым из трех показан

ых фитингов (female).

Штуцер имеет внутренний конус 24° и цилиндрическую метрическую резьбу . Ответная часть может быть с резиновым кольцевым уплотнением на конусе (типа DKO), трубкой с врезающимся кольцом или универсальной под конус 24° или 60° .

Существуют лёгкая и тяжёлая серии соединений DIN. Идентификация выполняется посредством измерения размера резьбы, диаметра начала конуса на ответной детали, и диаметра трубки Dтр. (Тяжёлый ряд имеет меньший Dтр, чем лёгкий, но более толстое сечение стенки).

Таблица 6 идентификации резьб c по DIN с конусом 24°

Резьба

Внутренний
диаметр резьбы Dвн

Наружный
диаметр резьбы Dнар

Диаметр трубки Dтр

Легкая серия

Тяжелая серия

(D x P)

(mm)

(in)

(mm)

(in)

(mm)

(in)

(mm)

(in)

M12 x 1,5

10,5

0,41

12

0,47

6

0,24



M14 x 1,5

12,5

0,49

14

0,55

8

0,31

6

0,24

M16 x 1,5

14,5

0,57

16

0,63

10

0,39

8

0,31

M18 x 1,5

16,5

0,65

18

0,71

12

0,47

10

0,39

M20 x 1,5

18,5

0,73

20

0,79



12

0,47

M22 x 1,5

20,5

0,81

22

0,87

15

0,59

14

0,55

M24 x 1,5

22,5

0,89

24

0,94



16

0,63

M26 x 1,5

24,5

0,96

26

1,02

18

0,71



M30 x 2,0

27,9

1,10

30

1,18

22

0,87

20

0,79

M36 x 2,0

33,9

1,33

36

1,42

28

1,10

25

0,98

M42 x 2,0

39,9

1,57

42

1,65



30

1,18

M45 x 2,0

42,9

1,69

45

1,77

35

1,38



M52 x 2,0

49,9

1,96

52

2,05

42

1,65

38

1,50

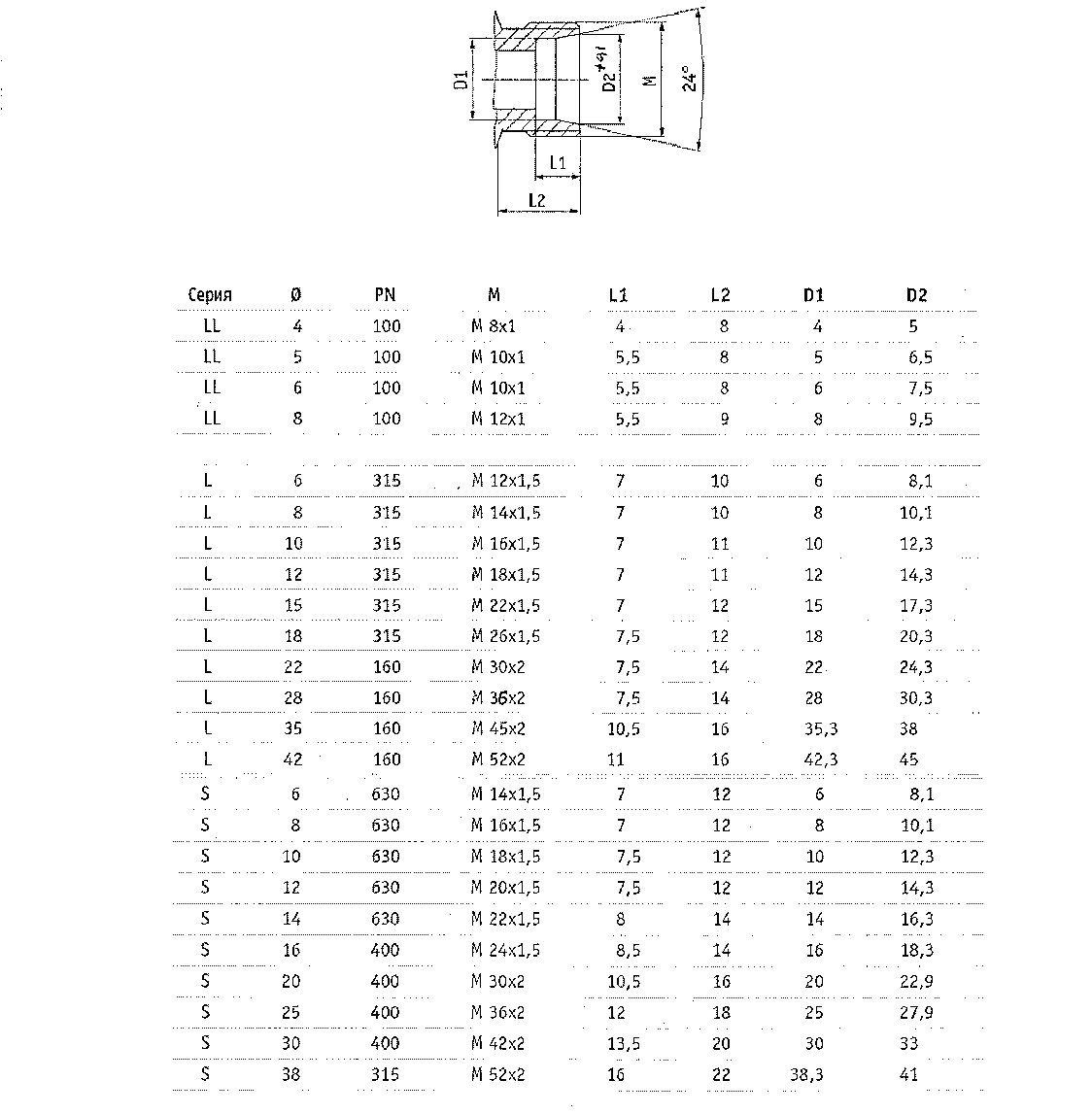

Таблица 7 определения диаметра резьбы и серии соединения по началу конуса D2
