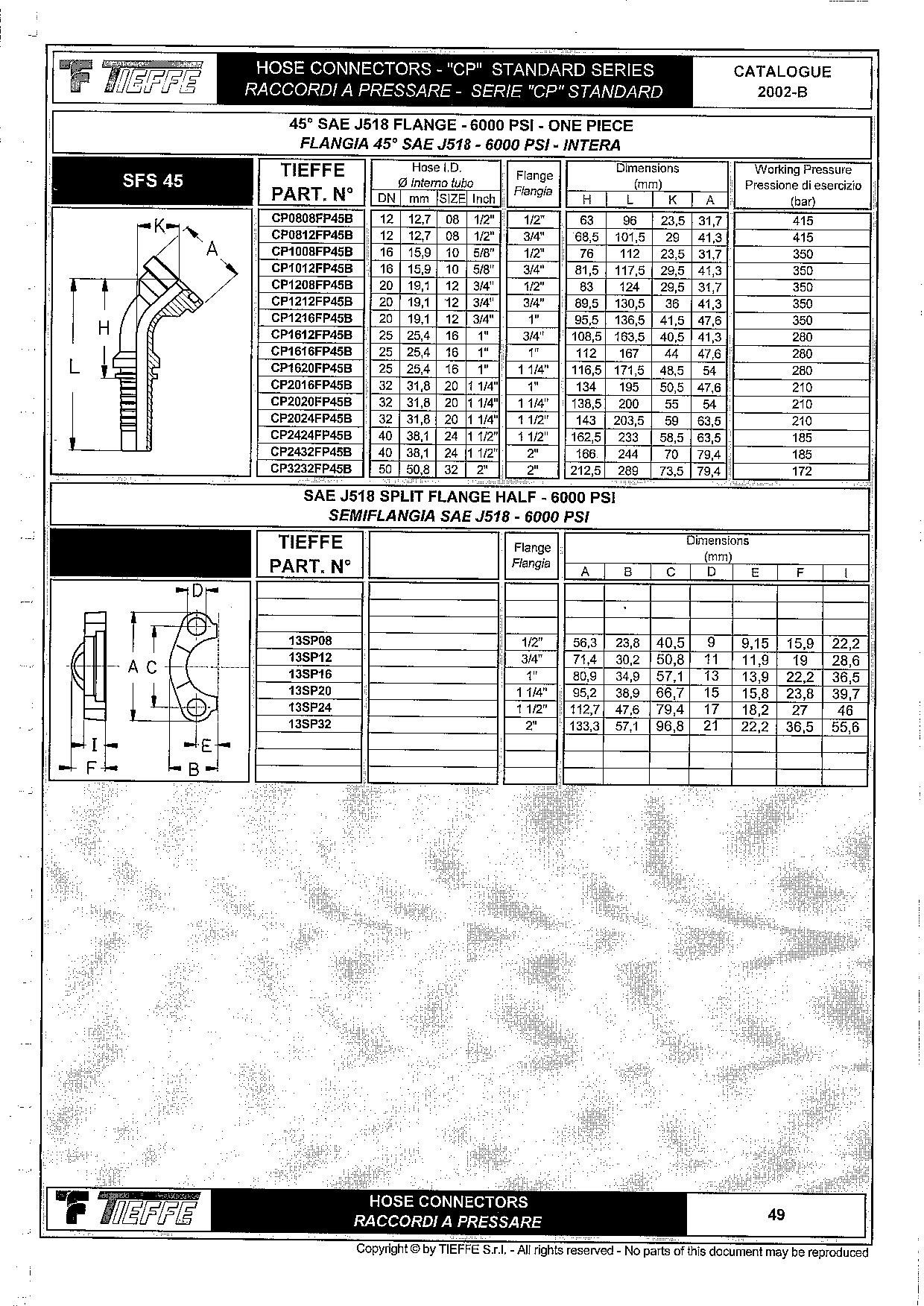

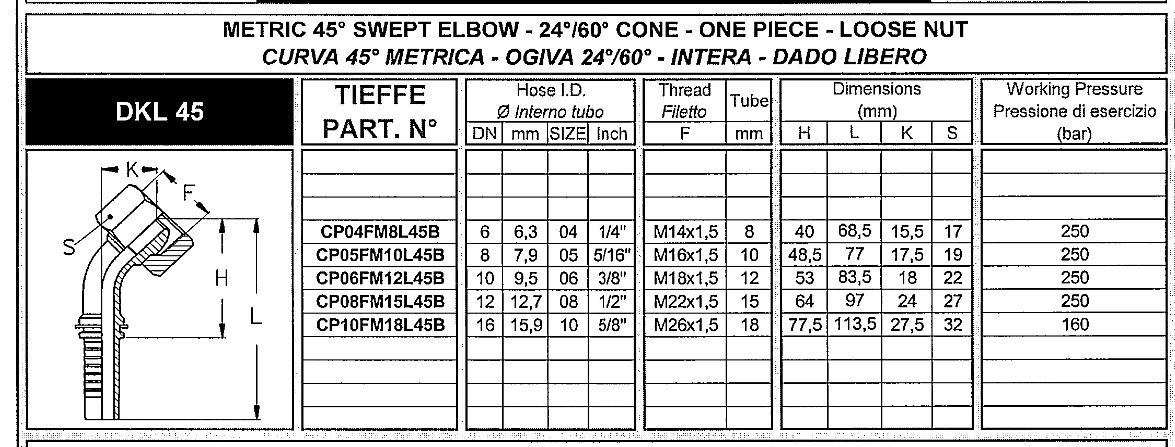

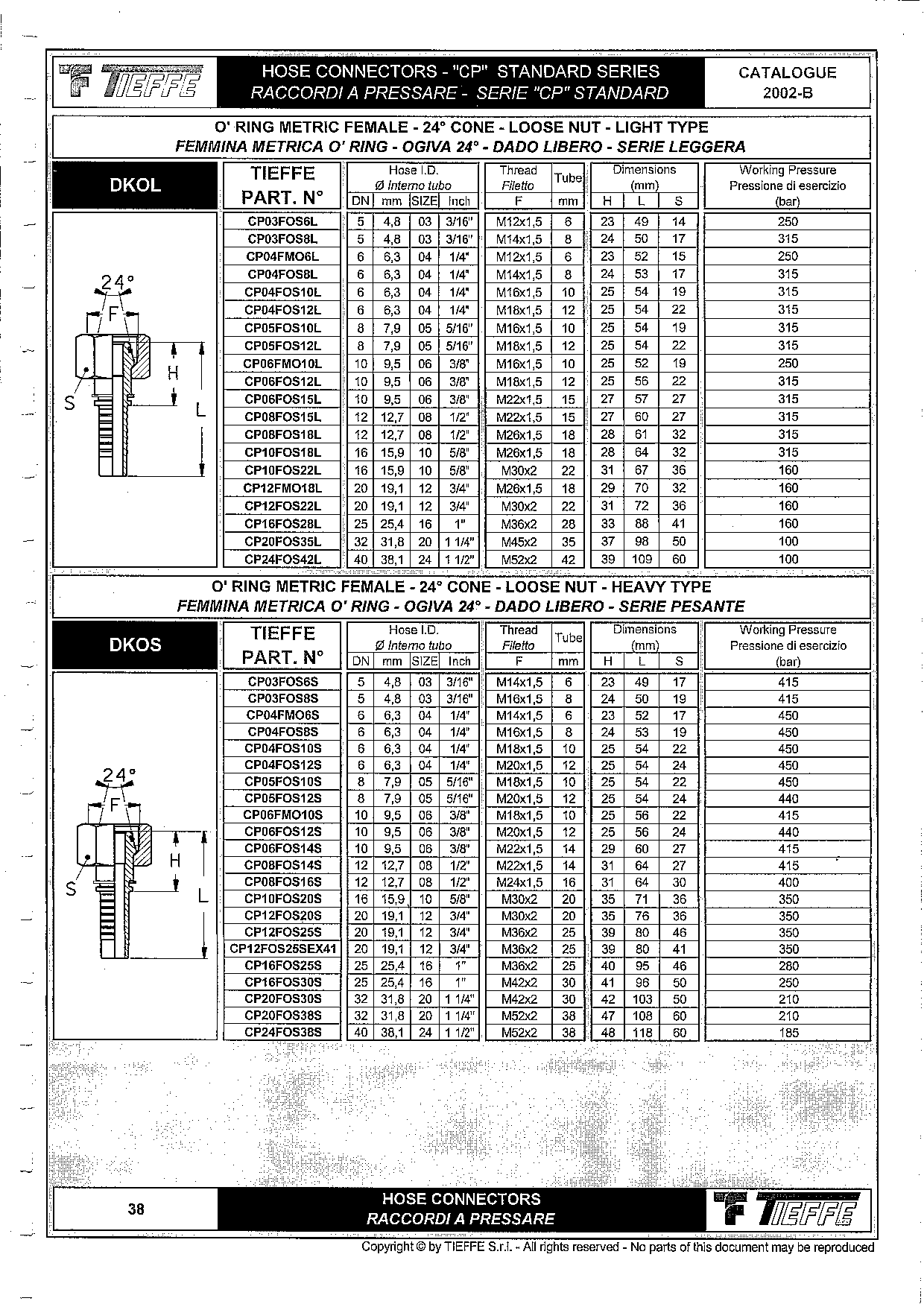

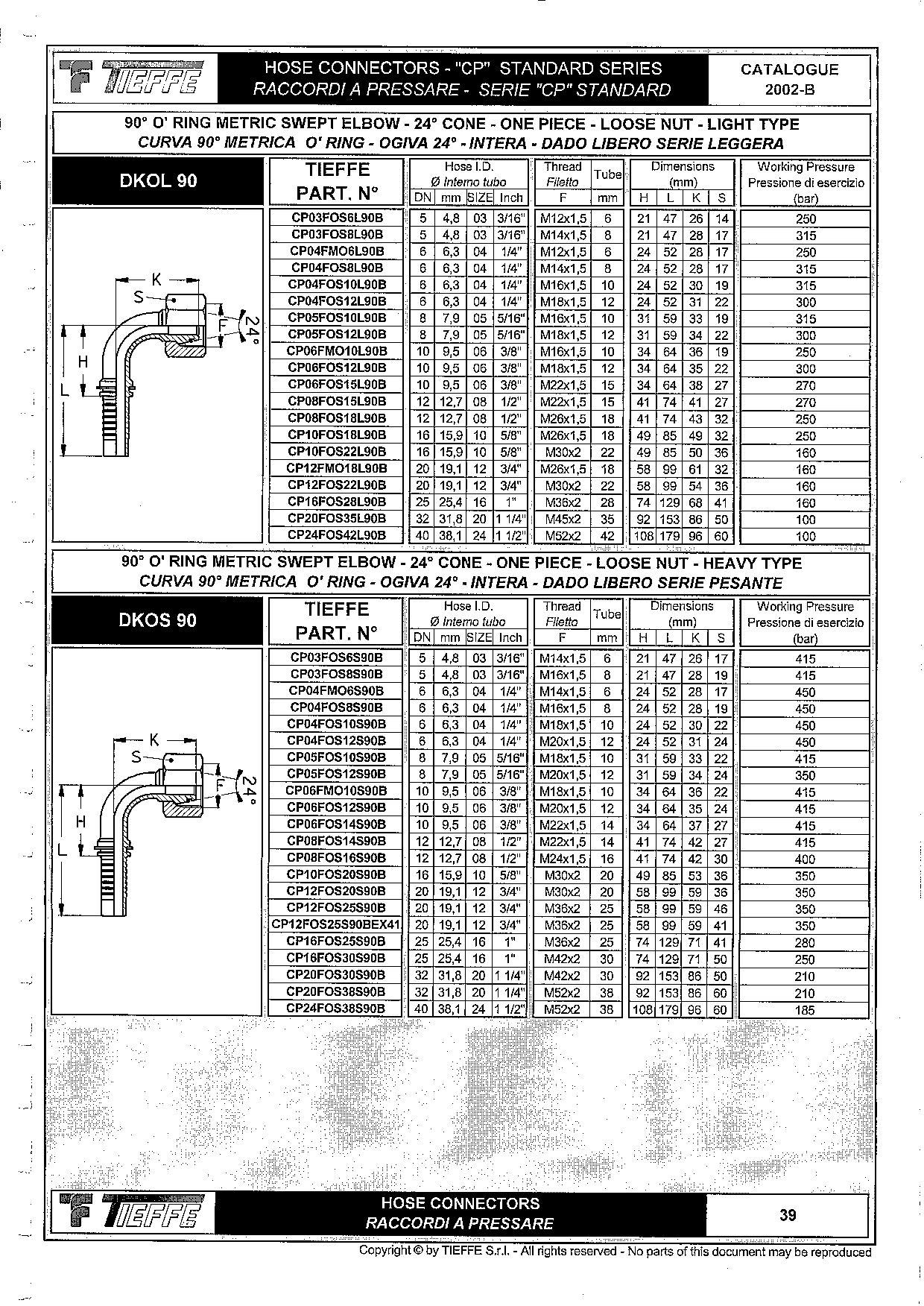

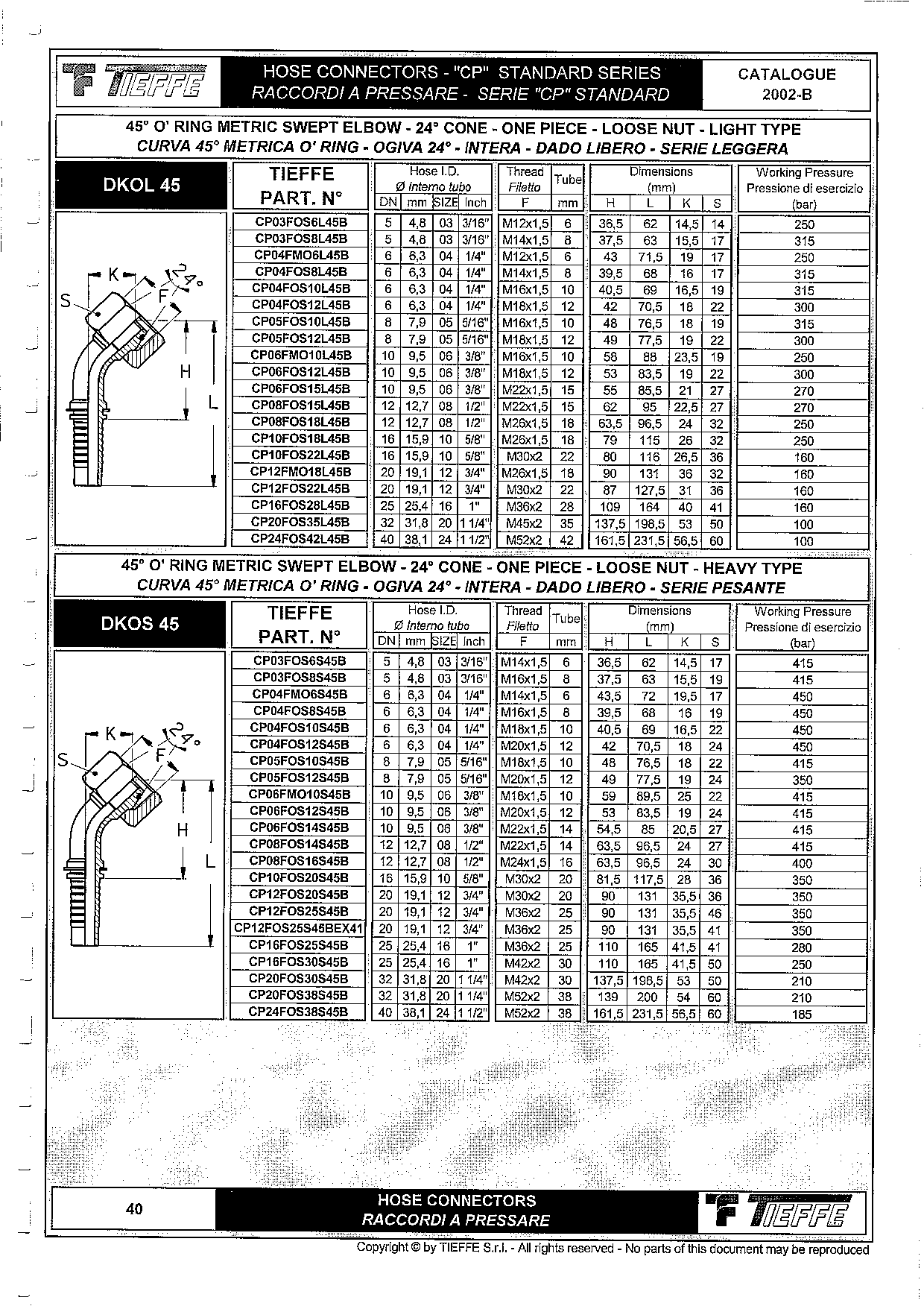

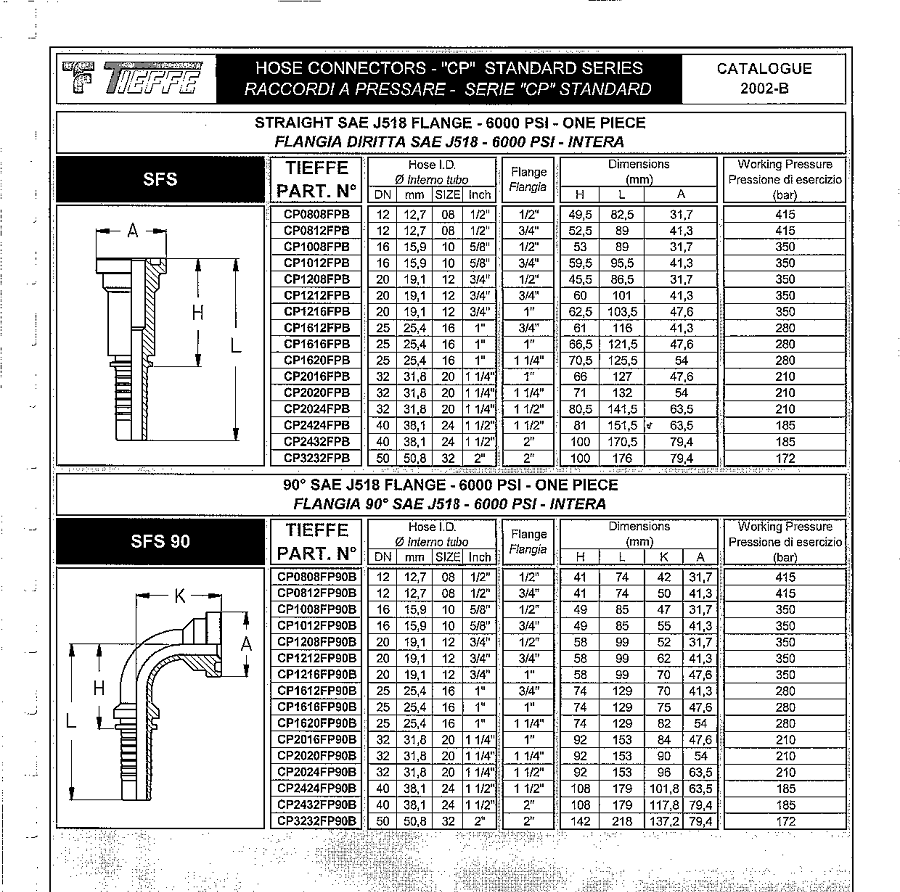

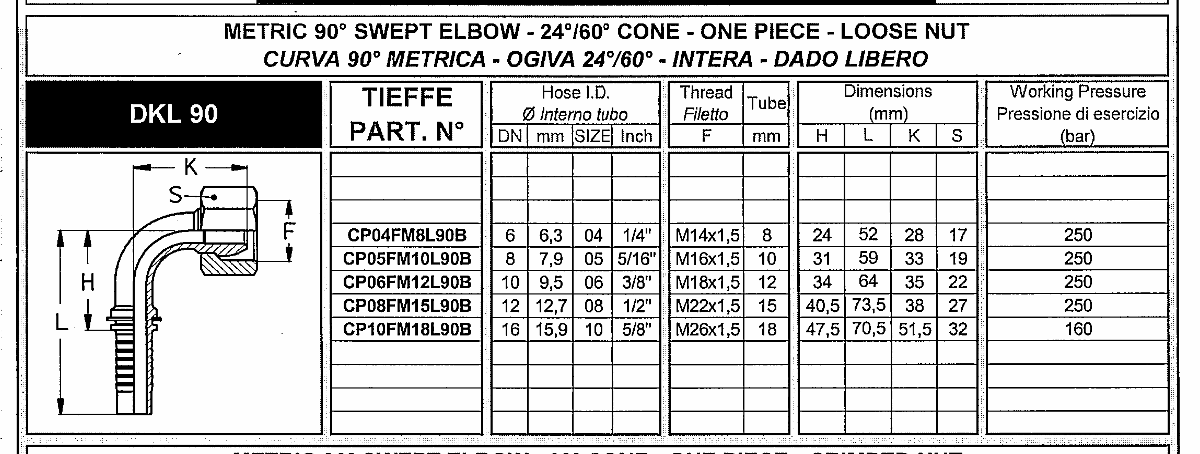

Типы фитингов, габаритные размеры и угол изгиба (экскаватор ЕТ-26)

ВНИМАНИЕ!!!

На большинстве Российской техники вместо резьбы М26х1,5 используется резьба М27х1,5.

На широкой гамме Российской техники для РВД DN12 и DN16 на ответных деталях используется угол конуса фитинга 37º.

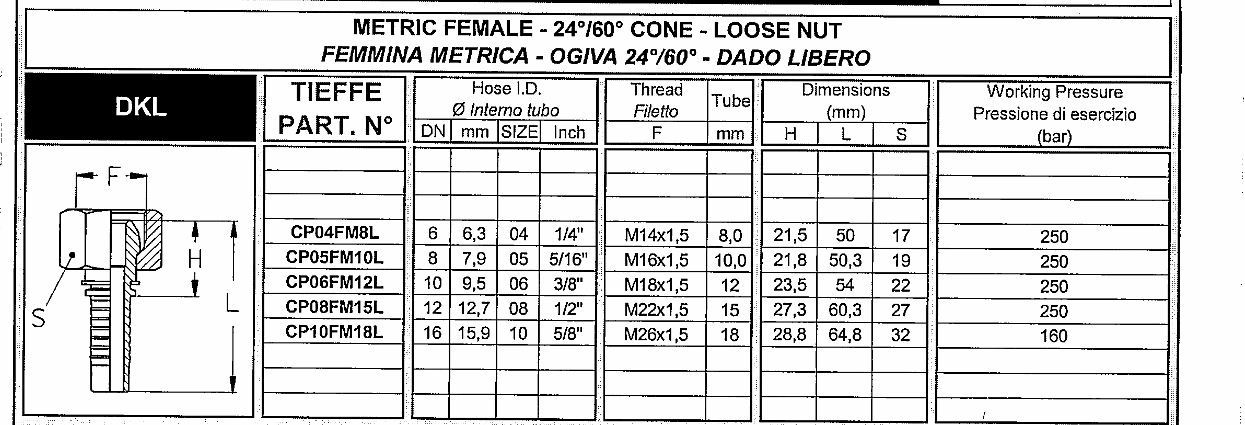

Для такого типа соединения и в случае затруднения определения угла конуса используется универсальный фитинг со сферическим ниппелем и накидной гайкой DKL.

α3-угол поворота фитингов друг относительно друга

Как определяется угол установки фитингов

Угол измеряется в градусах против часовой стрелки от ближнего фитинга к дальнему фитингу.

Допуск по углу установки фитингов - +/- 30°

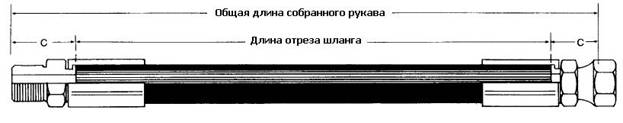

L-длина (мм)

Как правильно определить длину рукава

Допуски по длине для монтируемых рукавов.

Длина рукава (мм)	Допуск (мм)
0 - 305	+/- 3
305 – 457	+/- 5
457 - 914	+/-6
914 - 1219	+/- 10
1219 - 1830	+/- 13
1830 и более	+/- 1%

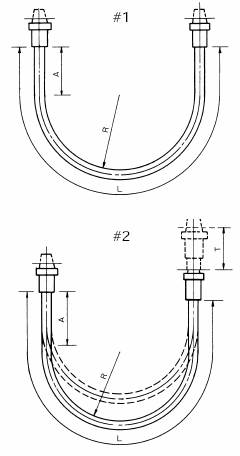

Для правильного определения необходимой длины шланга для монтажа рукава, который будет эксплуатироваться в согнутом положении (для угла изгиба в 180 градусов) можно воспользоваться следующими формулами:

L = 2A +3,14R (для рисунка 1)

Когда рукав эксплуатируется в неподвижном соединении.

L = 2A + 3,14R + T (для рисунка 2)

Когда рукав эксплуатируется в подвижном соединении

Т – величина относительного смещения соединительных элементов.

R - радиус изгиба (должен быть не меньше, чем минимальный радиус изгиба, указанный в спецификации для соответствующего рукава).

A – длина прямого рукава на каждом конце соединения. Минимальное значение А выбирается из таблицы в зависимости от внутреннего диаметра рукава.

Пример заказа РВД

1SN-8-DKOL16x1,5-DKOL16x1,5-0-90-270-1850

Правила установки рукавов


Т.к. рукава под воздействием импульсов высокого давления могут менять длину в пределах +2% - -4%, необходимо при установке обеспечить достаточную слабину		Следует обеспечивать наиболее прямое расположение рукавов путем использования угловых (450 и 900) фитингов и адаптеров

Используя угловые адаптеры и фитинги для исключения острых углов изгиба рукава.		В связи с изменением длины рукава под воздействием давления не закрепляйте рукав вблизи острых углов и используйте пружинную защиту. Не закрепляйте вместе линии высокого и низкого давления.

Если радиус изгиба становится меньше требуемого минимума, необходимо использовать угловые адаптеры.		В подвижных соединениях необходимо использовать рукава достаточной длины для предотвращения сильных изгибов и перетирания.

Для предотвращения перекручивания рукава в соединениях, изгибающихся в двух плоскостях, необходимо закрепить рукав в точке изменения плоскости изгиба.		Избегайте перекручивания рукава при установке и эксплуатации.

Нельзя допускать уменьшение радиуса изгиба рукава ниже, чем указано в его спецификации, это резко сокращает срок его службы, для предотвращения острых углов изгиба следует использовать пружинную защиту в местах изгиба		Во избежание перекручивания и перетирания рукава, он должен размещаться в той же плоскости, в которой происходит движение его разъемов
