Система контрольно-измерительных приборов экскаватора ЕТ-26
Функцию контрольно-измерительной системы выполняет блок контроля параметров БКПЭД . Блок предназначен для контроля и отображения информации о текущих значениях параметров дизеля, гидросистемы и электрооборудования строительно-дорожных машин(СДМ), а также для записи этой информации в съемную энергонезависимую память, для последующего компьютерного анализа.
Конструкция устройства
Конструктивно блок выполнен в однокорпусном варианте.
На лицевой панели размещены: жидкокристаллический графический индикатор (ЖКИ)1; кнопки управления 2. В корпусе расположены: плата управления ЖКИ, плата процессора. Платы соединены между собой посредством ленточного кабеля и разъемов.

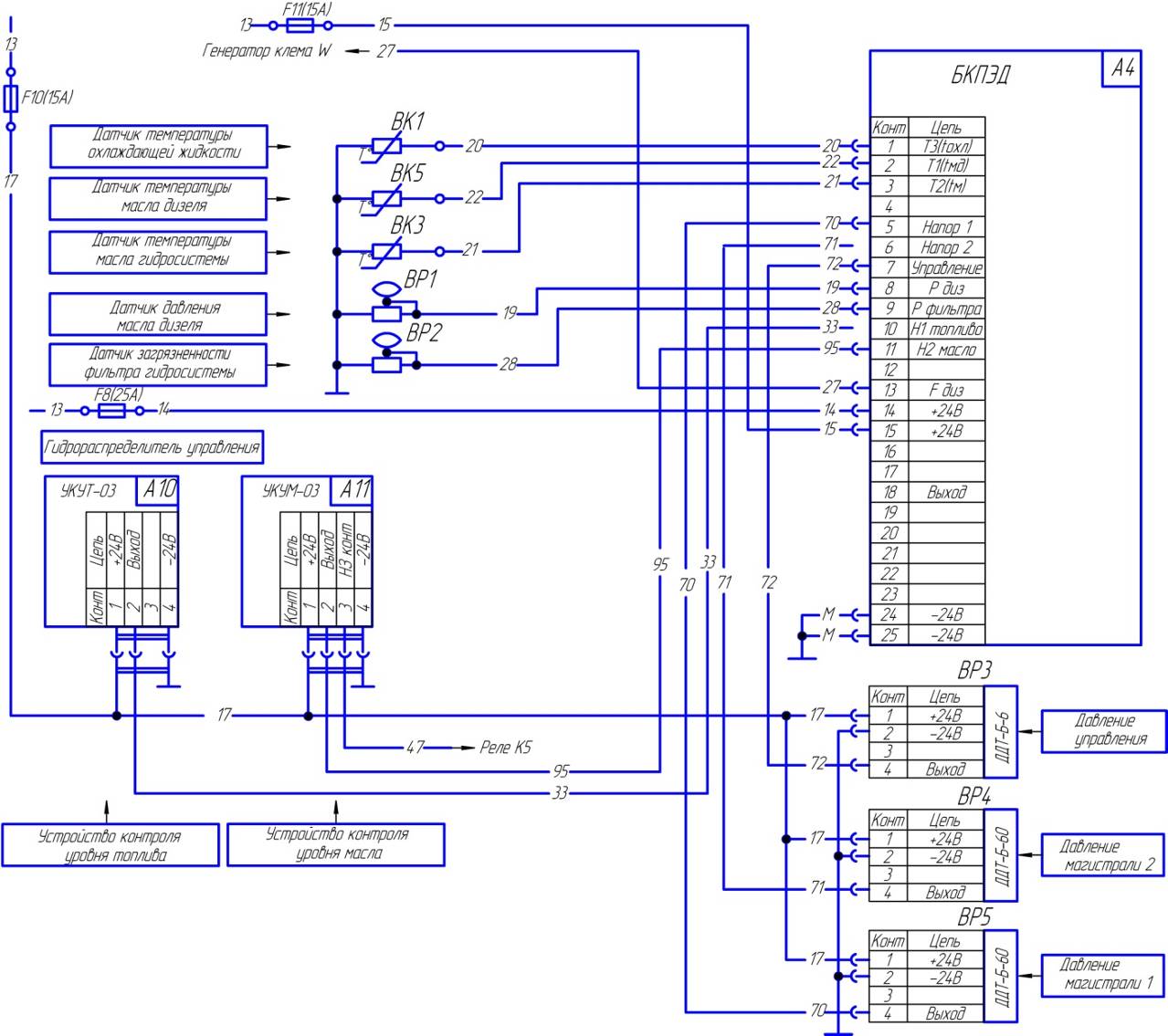

На торцевой крышке корпуса расположен 25-ти контактный разъем для подключения к датчикам СДМ.
Описание работы

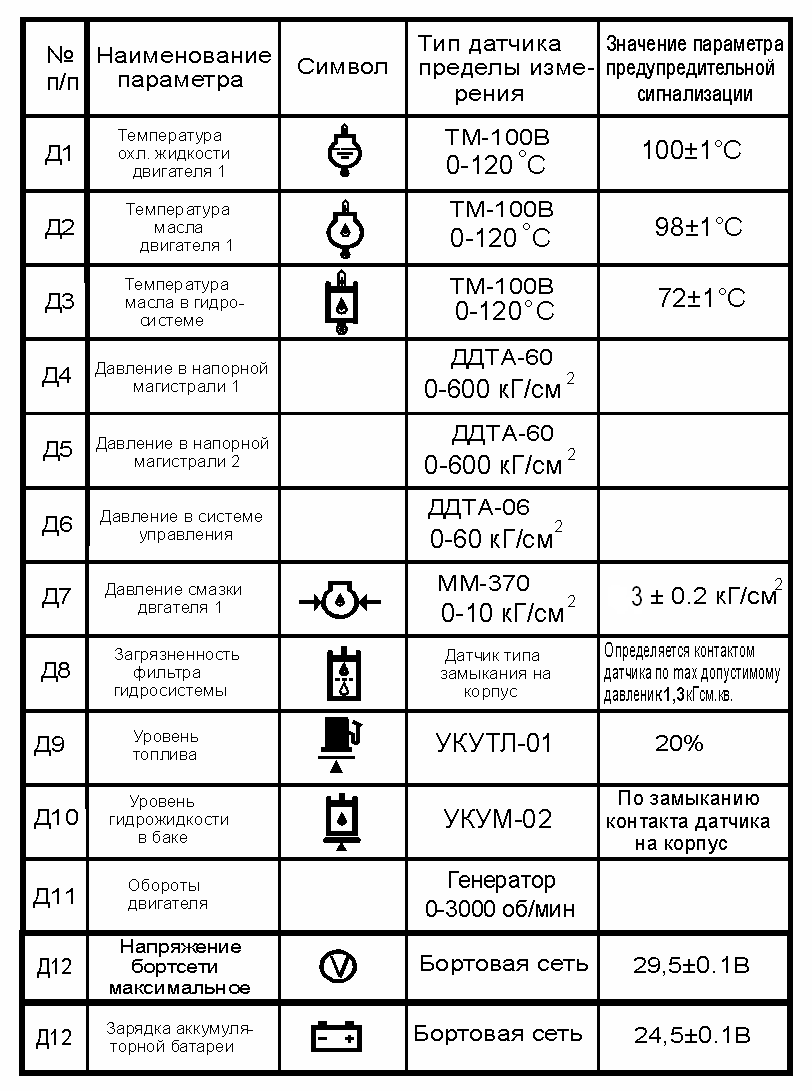

После подачи питания на блок производится внутренний тест исправности устройства, тест обрыва и короткого замыкания линий связи с аналоговыми датчиками, тест индикатора и звука, по истечении которого блок переводится в режим контроля параметров. На ЖКИ высвечиваются значения уровня топлива, температуры охлаждающей жидкости, давления масла и оборотов дизеля.
Перебор параметров осуществляется кнопкой “Далее”
В случае выхода за пределы одного или нескольких параметров раздается прерывистый звуковой сигнал, выдается текстовое сообщение и зажигается символ ошибки (в виде восклицательного знака) в правом нижнем углу ЖКИ. Продолжительность звукового сигнала 10-15 сек. Символ ошибки продолжает мигать до момента устранения неисправности. Просмотр сообщений о параметрах, вышедших из диапазона допустимых, осуществляется кнопкой «Просмотр сообщений».
Кнопкой “Режим/установка” можно войти в режим (выйти из режима) управления звуковой индикацией. В этом режиме включение/выключение звука производится кнопкой “Далее”.
В режим установки (корректировки) текущего времени можно перейти нажатием кнопки “Режим/установка”, находясь в состоянии отображения времени. Кнопкой “Далее” осуществляется выбор часов, минут и секунд, подлежащих изменению. Кнопкой “Просмотр сообщений” производится установка необходимого значения. Выход из режима установки времени осуществляется кнопкой “Режим/установка
