Стартер экскаватора ЕТ-26

Состоит из электродвигателя, механизма привода с храповичной муфтой свободного хода и электромагнитного тягового реле. Электродвигатель стартера постоянного тока, последовательного возбуждения, с питанием от аккумуляторных батарей.

Конструкцией стартера предусмотрена защита электродвигателя и реле от попадания пыли и воды. Для обеспечения надежного соединения с «массой» автомобиля на крышке стартера со стороны коллектора имеется болт для присоединения гибкой токопроводящей перемычки.

На двигателе установлен стартер 25.3708-20 .

1 – корпус стартера; 2 – якорь; 3,27 – уплотнительные кольца; 4 – крышка коллектора; 5,22,26 – подшипники; 6 – соединительная шина; 7 – стяжная шпилька; 8 – щетки; 9 –контактные болты; 10 – контактный диск; 11 – корпус реле; 12 – сердечник; 13 – удерживающая обмотка; 14 – втягивающая обмотка; 15 – шток якоря; 16 – якорь реле; 17 – кожух; 18 – рычаг привода; 19 – привод; 20 – крышка привода; 21 – шестерня; 23 – упорная шайба; 24 – корпус привода; 25 – сальник

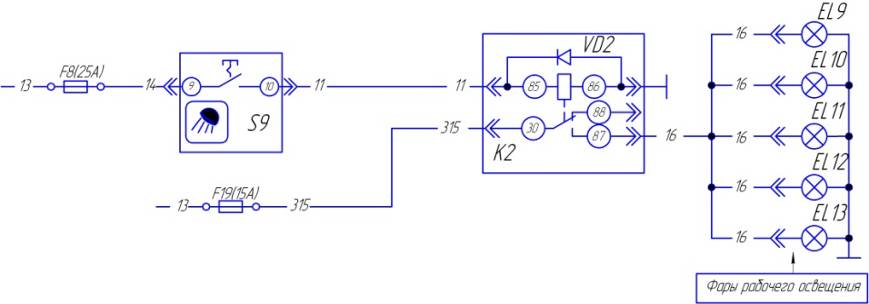

Система наружного освещения предназначена для освещения рабочей зоны и обеспечения безопасности движения экскаватора.

Соединение всех потребителей с источником питания выполнено по однопроводной схеме.

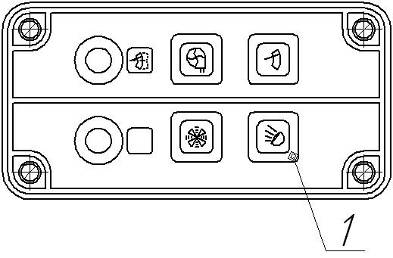

Включение систем наружного освещения осуществляется кнопочным выключателем 1 расположенными на левом пульте управления .
