1.2.3.

Стояночный тормоз экскаватора ЕК-14

Стояночный тормоз экскаватора — постоянно замкнутого типа с пневматическим управлением из кабины.

Стояночный тормоз крепится к корпусу 10 (рис. 20) на кронштейне

8. При отсутствии давления в пневмокамере 9 пружина 7 прижимает колодки рычагом 1 к тормозному шкиву 13 (рис. 19) — тормоз включен. На рис. 20 тормозной шкив не показан. Давление воздуха, подаваемого в пневмокамеру 9 (рис. 20), выдвигает шток 6, который поворачивает рычаг 1, в результате чего колодки отходят от тормозной поверхности шкива, и тормоз выключается.

ВНИМАНИЕ! При движении экскаватора своим ходом или буксировке его тягачом стояночный тормоз должен быть выключен!

Включать тормоз следует только на стоянках и при перевозке экскаватора на различных транспортных средствах.

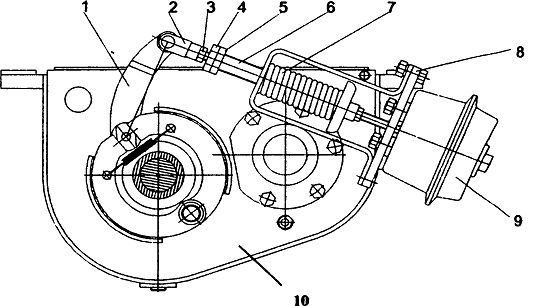

Рис. 20 Стояночный тормоз 1 - тормозной рычаг; 2 - вилка; 3,4,5, - гайки; 6 - шток; 7 - пружина; 8 - кронштейн;

9 - пневмокамера; 10 - корпус КПП.
