13.2.

Передний мост экскаватора ЕК-14

 (рис. 22)

Конструкция переднего моста в основном аналогична конструкции заднего моста и имеет следующие отличия:

1) корпус переднего моста состоит из картера 10, к которому с двух сторон приварены поворотные кулаки 8;

2) в поворотные кулаки запрессованы втулки 7, в которых могут свободно поворачиваться на шкворнях 6 суппорты 5;

Упорные шариковые подшипники 18, входящие в расточки суппорта 5, воспринимают вертикальные нагрузки;

3) передний мост имеет две пары полуосей: 1 и 12. Между собой каждая пара полуосей соединена сдвоенным карданным шарниром.

Кардан образован вилками полуосей 1 и 12, сдвоенной вилкой 16 и двумя крестовинами 17, установленными в вилки полуосей на игольчатых подшипниках 9. От выпадения подшипники удерживаются крышками 4 и болтами 3.

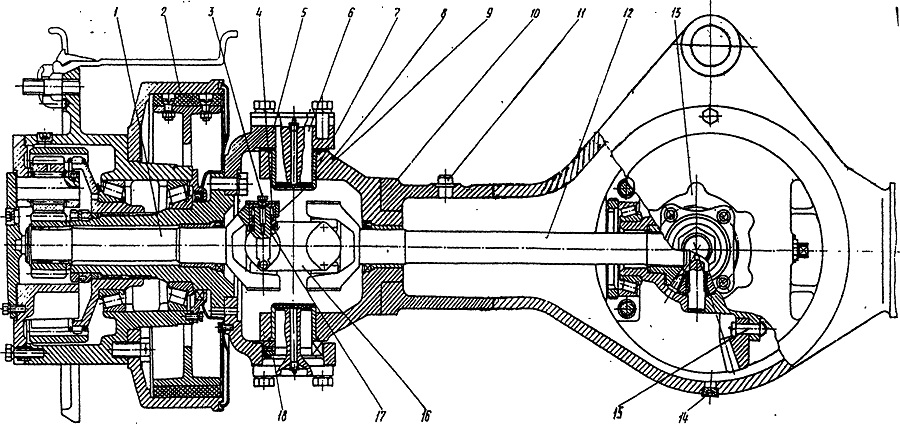

Рис. 22 Передний мост
1,12- полуоси; 2 - фрикционная накладка; 3 - болт; 4 - крышка; 5 - суппорт; 6 - шкворень; 7 - втулка; 8 - поворотный кулак; 9 - игольчатый подшипник; 10 - картер; 11 -штифт; 13 - главная передача; 14 - сливная пробка; 15 - заклепка; 16 - сдвоенная вилка; 17 - крестовина; 18 - упорный подшипник.

1.3.3.

Смазка переднего и заднего мостов экскаватора ЕК-14

Смазка переднего и заднего мостов экскаватора производится маслом, которое заливается через резьбовые отверстия картеров и ступиц колес. Масло заливается до уровня контрольных отверстий, расположенных сбоку.

ВНИМАНИЕ! Перед заправкой маслом колесных редукторов ступицы колес необходимо повернуть так, чтобы контрольные отверстия заняли самое нижнее положение.

Слив отработанного масла производится через нижние отверстия.

Отверстия закрываются коническими пробками.
