МЕХАНИЗМ УПРАВЛЕНИЯ ПОВОРОТОМ КОЛЕС ЭКСКАВАТОРА ЕК-14

 (РИС. 23)

Механизм управления поворотом колес включает в себя систему рычагов, продольных и поперечных тяг, обеспечивающих поворот экскаватора при движении своим ходом и при его буксировке тягачом.

Детали механизма соединены с помощью цилиндрических шкворней 5, 18, конических пальцев 14 и сферических подшипников 12. Шарнирные соединения смазываются через пресс-масленки 13 и 17.

Поворот передних колес при движении экскаватора своим ходом осуществляется с помощью гидравлического рулевого управления, исполнительными элементами которого служат два гидроцилиндра поворота колес 1 и 7.

При буксировке экскаватора поворот колес производится тягачом через буксировочное дышло, соединяемое с водилом 4 и связывающее экскаватор и тягач.

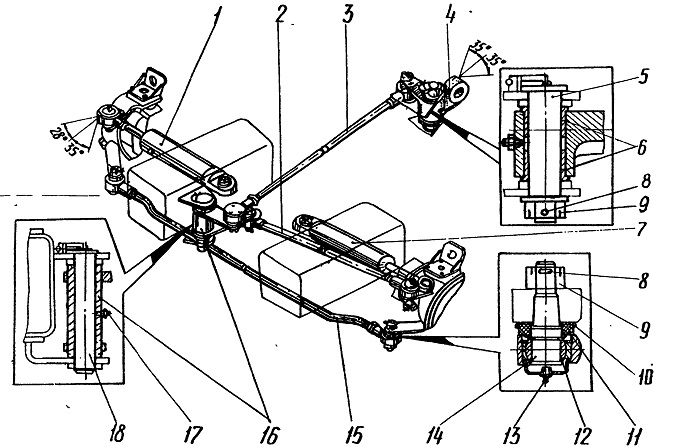

Рис. 23 Механизм управления поворотом колес 1,7- гидроцилиндры поворота колес; 2 - поперечная буксировочная тяга; 3 - верхняя тяга; 4 - водило; 5, 18 - шкворни; 8 - шплинт; 9 - гайка; 10 - шайба; 11 - уплотнение; 12 - шарнирный подшипник; 13, 17 -пресс-масленки; 14 - палец; 15 - поперечная тяга; 16 - двуплечий рычаг.


1.5. Тормоза колес

 (рис. 24)

В мостах экскаватора применены пневматические колодочные тормоза. Тормозной барабан 1 закреплен на ступице колеса и вращается вместе с ним. На оси 13 шарнирно установлены две тормозные колодки 3, к наружным поверхностям которых прикреплены фрикционные накладки 2. В картере моста шарнирно установлен тормозной кулак

14, на шлицах которого закреплен регулировочный рычаг 9.

Включение тормозов производится нажатием на тормозную педаль в кабине. При этом шток тормозной пневмокамеры поворачивает регулировочный рычаг 9 вместе с тормозным кулаком 14. Тормозной кулак прижимает колодки 3 с накладками 2 к тормозному барабану 1.

После отпускания тормозной педали давление в пневмокамере падает, и колодки 3 возвращаются в исходное положение пружинами 4. Между рабочей поверхностью накладок 2 и тормозным барабаном 1 образуется зазор, и торможение прекращается.

В процессе эксплуатации тормозные накладки 2 изнашиваются, что приводит к повышенным зазорам и снижению тормозного эффекта.

Зазор между тормозными накладками и тормозным барабаном должен составлять 0.3 мм в районе эксцентриков и 0.5 мм в районе регулировочного рычага и контролируется через окна в отливке тормозного барабана. Восстановление нормальных зазоров производится сначала вращением осей эксцентриков 13, затем с помощью червячной передачи, встроенной в регулировочный рычаг 9. Червячное колесо 16 жестко закреплено на валу тормозного кулака 14, а червяк 8 - на валике 6. Отрегулированное положение червячной пары сохраняется шариковым фиксатором 7.

Смазка тормозных кулаков производится через две пресс-масленки 15.

Для смазки регулировочных рычагов 9 необходимо отсоединить их от пневмокамер

12, снять с валиков тормозных кулаков 14 и произвести смазку через пресс-масленки. Обратная установка регулировочных рычагов производится с использованием резьбовых отверстий в валиках тормозных кулаков.

Рис. 24 Тормоза колес 1 - тормозной барабан; 2 - фрикционная накладка; 3 - тормозная колодка; 4 - пружина; 5 - тяга; 6 - регулировочный валик; 7 - фиксатор; 8 - червяк; 9 - регулировочный рычаг; 10 - вилка; 11 - контргайка; 12 -пневмокамера; 13 - ось; 14 - тормозной кулак; 15 - пресс-масленка; 16 - червячное колесо.
