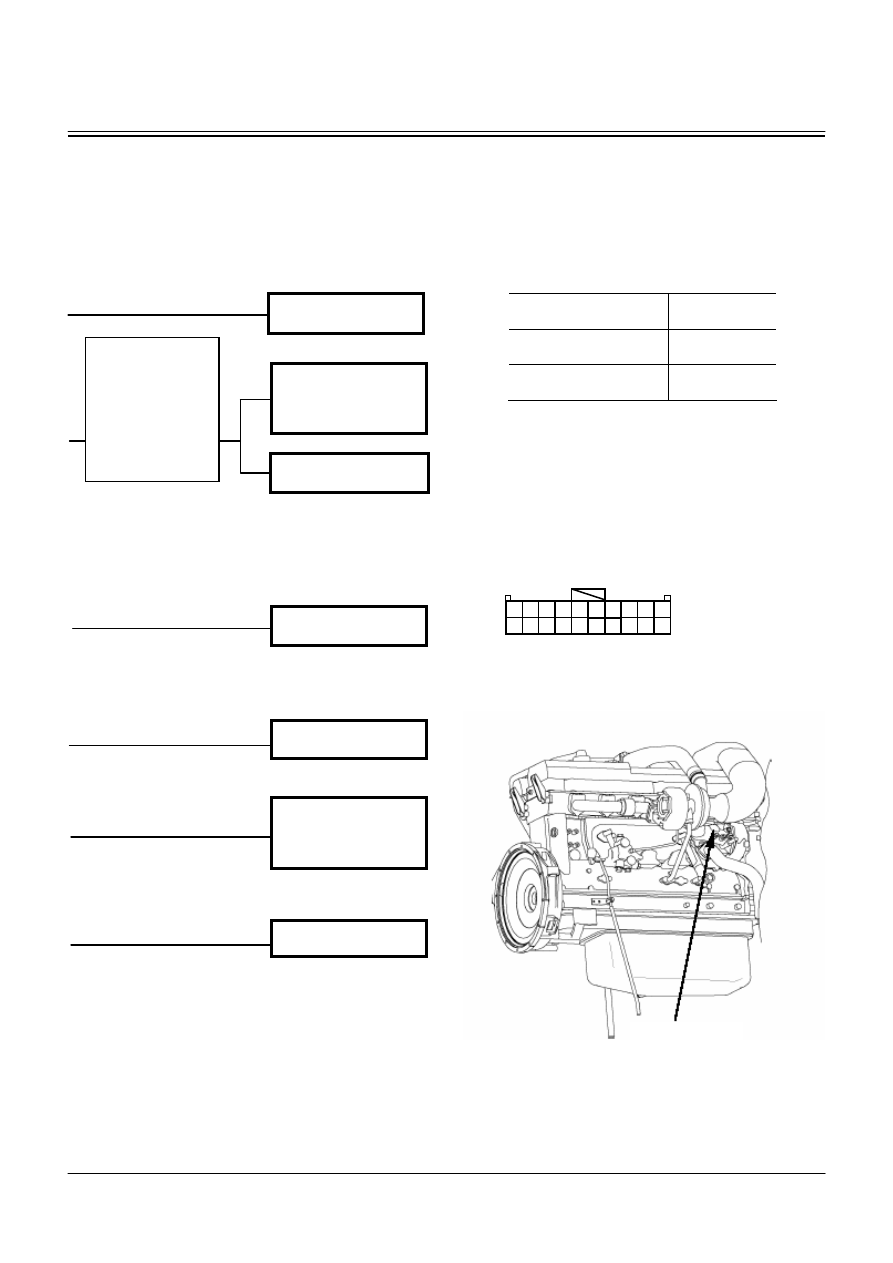

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-15














































Реле давления масла в двигателе

Давление

Режим

работы

Приблизительно 98 кПа
и ниже

ON
(Включено)

Приблизительно 98 кПа
и выше

OFF
(Выключено)































Короткое замыкание в жгуте

проводов между монитором

и реле давления масла в

двигателе

Неисправность монитора

Неисправность реле давле-
ния масла в двигателе

НЕТ

ДА

Повреждение жгута прово-

дов между монитором и ре-

ле давления масла в двига-

теле

Неисправность монитора

Выход из строя лампы ин-
дикатора

Неисправность реле давле-

ния масла в двигателе, сис-

темы смазки двигателя под

давлением или загрязнение

масляного фильтра

Разъем (клеммы концевого разъема жгута про-

водов показаны со стороны открытого конца)

8

9

6

7

18

19

16

17

14

15

4

5

2



3



12



13



1



11



10
20

Разъем монитора C (20-контактный)

2

1

Реле давления масла в двигателе

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-16

НЕИСПРАВНОСТЬ ИНДИКАТОРА ПЕРЕ-

ГРЕВА ДВИГАТЕЛЯ



•  Прежде всего, проверьте ослабление крепле-

ния разъемов жгутов проводов.


































НЕТ

ДА

· Выключатель элек-

тросистемы: ON

(Включено)

· Выключатель элек-

тросистемы: ON

(Включено)

Индикатор горит

даже при низкой

температуре ох-

лаждающей жид-

кости.



НЕТ

ДА

Отсоедините реле пе-

регрева (105 ºС). От-

соедините разъем B

(20-конт.) от монито-

ра. Проверьте цело-

стность цепи между

клеммой №6 разъема

и “массой” экскавато-

ра.

Проверьте, если

индикатор не го-

рит при выклю-

ченном реле пе-

регрева (105 ºС).

· Выключатель элек-

тросистемы: ON

(Включено)

· Двигатель: оста-

новлен

НЕТ

НЕТ

ДА

ДА

Отсоедините разъем

(кабель красно-

синего цвета) от реле

перегрева. Проверь-

те, загорается ли ин-

дикатор при замыка-

нии клеммы концево-

го разъема на «мас-

су» экскаватора.

Проверьте, загора-

ется ли индикатор,

когда выключатель

электросистемы ус-

танавливается в по-

ложение ON (Вклю-

чено).

Индикатор не заго-

рается даже в слу-

чае перегрева дви-

гателя.

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-17




















































Реле перегрева

Температура охла-

ждающей жидкости

Режим

работы

Ниже 105 °C

OFF

(Выключено)

105 °С или выше ON



(Включено)





















Неисправность реле

перегрева (105 ºС).

НЕТ

ДА

Короткое замыкание в

жгуте проводов между

монитором и реле пере-

грева (105 ºС)

Неисправность монитора



Повреждение жгута

проводов между мони-

тором и реле перегрева

(105 ºС)

Повторно подключи-

те реле перегрева.

Проверьте, загора-

ется ли индикатор,

когда клемма №6

разъема индикатора

B (20-конт.) подсое-

динена к “массе” экс-

каватора.

Неисправность монитора

Выход из строя лампы

индикатора

Неисправность реле
перегрева (105 ºС)

·

Выключатель электросис-

темы: ON (Включено)

·

Без отсоединения разъе-

ма, при помощи проволоч-

ной перемычки такой, на-

пример, как контактный

клипс, замкните разъем на

“массу” экскаватора с об-

ратной стороны разъема.

Разъем (клеммы концевого разъема жгута прово-
дов показаны со стороны открытого конца)

8

9

6

7

18

19

16

17

14

15

4

5

2



3



12



13



1



11



10
20

Разъем индикатора B (20-контактный)

Реле перегрева (105 ºС)

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-18

НЕИСПРАВНОСТЬ ИНДИКАТОРА ОГРА-

НИЧЕНИЯ ПРОПУСКНОЙ СПОСОБНО-

СТИ ВОЗДУШНОГО ФИЛЬТРА



•  Прежде  всего,  проверьте  ослабление  крепле-

ния разъемов жгутов проводов.


































Хотя воздушный

фильтр и не за-

грязнен, индика-

тор горит.

НЕТ

НЕТ

ДА

ДА

Отсоедините реле огра-

ничения пропускной

способности воздушного

фильтра от розетки, к

которой подведен зеле-

но-синий кабель и отсо-

едините от монитора

разъем B (20-конт.).

Проверьте целостность

цепи между клеммой

№7 разъема и “массой”

экскаватора.

Проверьте, выключа-

ется ли индикатор при

отсоединении реле

ограничения пропуск-

ной способности воз-

душного фильтра.

· Разберите и ос-

мотрите.

· Убедитесь в том,

что воздушный

фильтр сухой.

· Выключатель элек-

тросистемы: ON

(Включено)

Даже при загряз-

нении воздушно-

го фильтра, ин-

дикатор не заго-

рается.

   НЕТ

НЕТ

ДА

ДА

Повторно подключите

реле ограничения пропу-

скной способности воз-

душного фильтра. Отсо-

едините разъем B (20-

конт.) от монитора. Про-

верьте целостность цепи

между клеммой №7 кон-

цевого разъема жгута

проводов монитора и

“массой” экскаватора.

Отсоедините реле ог-

раничения пропускной

способности воздуш-

ного фильтра от розет-

ки, к которой подведен

зелено-синий кабель.

Проверьте, загорается

ли индикатор при за-

мыкании вилочной

части концевого разъ-

ема жгута проводов на

“массу” экскаватора.

Проверьте, загора-

ется ли индикатор,

когда выключатель

электросистемы на-

ходится в положе-

нии ON (Включено).

· Выключатель элек-

тросистемы: ON

(Включено)

· Выключатель электросис-

темы: ON (Включено)
