ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-95

ПРОВЕРКА ПЕРЕКЛЮЧЕНИЕМ


Метод  контроля  с  использованием  замены  пред-
ставляет собой метод поиска местоположения не-
исправности посредством перестановки предпола-
гаемой  неисправной  детали/компонента  с  анало-
гичной деталью/компонентом.

В  конструкции  рассматриваемой  машины  исполь-
зован  целый  ряд  идентичных  датчиков  и  электро-
магнитных клапанов. По этой причине, предлагае-
мый метод проверки перестановкой позволяет лег-
ко  определить  неисправную  деталь/компонент  и
(или) жгут проводов.

Пример:  отклонение  от  нормального  значения  ве-
личины  давления  подачи  насоса 1 (код  неисправ-
ности: 10)

Метод проверки:

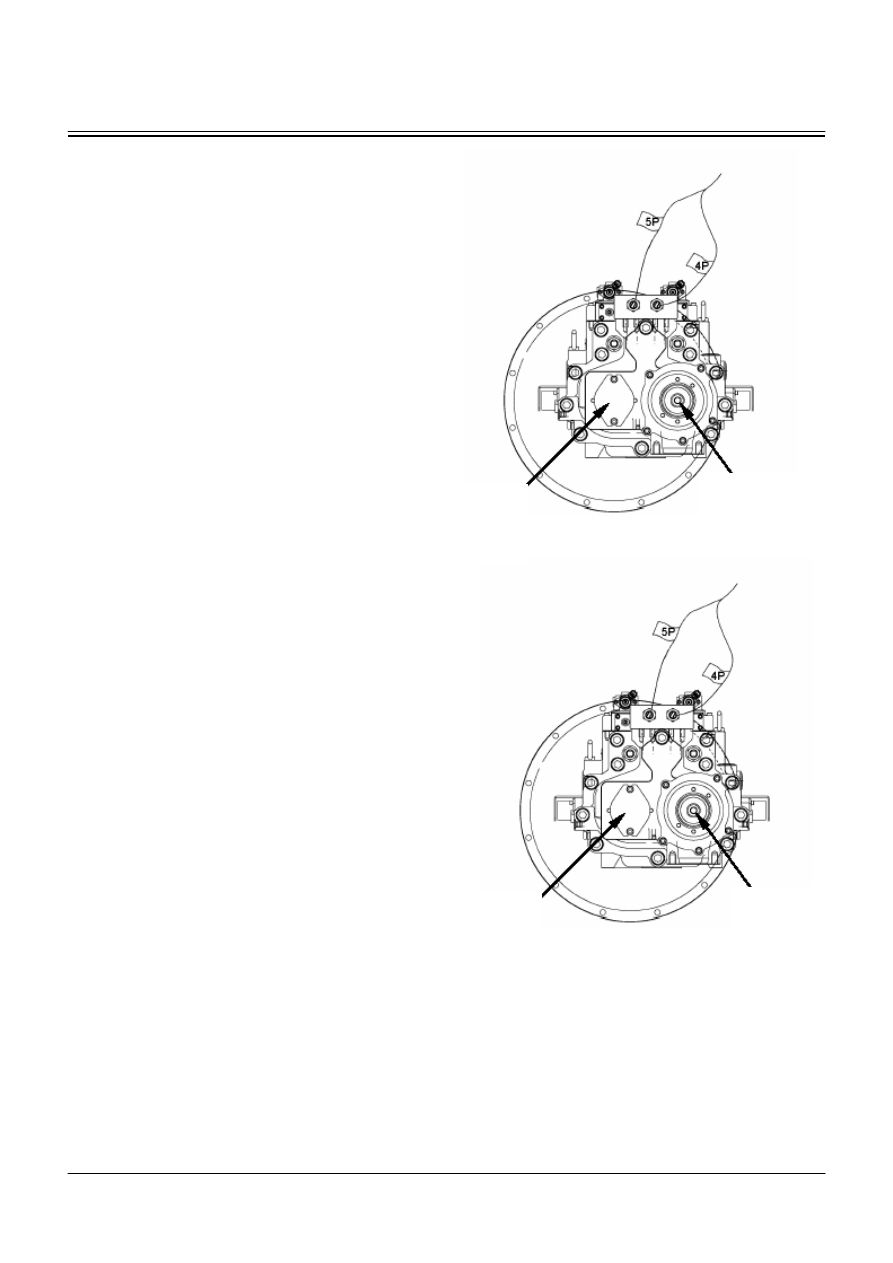

1.  Переключите  два  датчика  давления  подачи,

из  положения,  показанного  на  рисунке  А,  в
положение, показанное на рисунке Б.

2.  Повторите процедуру поиска неисправности.


Результат:
В  случае  отклонения  от  номинального  значения
давления подачи насоса 2 (код неисправности 11),
наиболее  вероятно  повреждение  датчика  давле-
ния подачи насоса 1.

В  случае  отклонения  от  номинального  значения
давления подачи насоса 1 (код неисправности 10),
наиболее  вероятно  повреждение  датчика  давле-
ния подачи насоса 1.






T16J-05-04-003







T16J-05-04-003




Рисунок A

Насос 2
(5-и-
золотнико-
вый блок)

Насос 1
(4-х-золотниковый
блок)

Рисунок Б

Насос 2
(5-и-
золотниковый
блок)

Насос 1
(4-х-золотниковый
блок)

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-96


Применяемость метода проверки переключением

Код не-

исправ-

ности

Неисправность

Причина

01



02
03
04

Отклонения  от  нормы EEPROM (электронно-перепрограммируемой
постоянной памяти)
Отклонения от нормы RAM (оперативной памяти)
Отклонения от нормы преобразования сигналов A\D (аналогово-цифрового)
Отклонения от нормы датчика напряжения



Не применяется

05

Неисправность N-датчика

Не применяется

06

Неисправность датчика ЕС

Не применяется

07

Неправильное положение переключателя управления двигателем



Не применяется



08
09

Неправильный угол поворота наклонной шайбы насоса 1
Неправильный угол поворота наклонной шайбы насоса 2

Применяется
(датчик)



10
11

Отклонение от нормы давления подачи насоса 1
Отклонение от нормы давления подачи насоса 2

Применяется
(датчик)



12
13

Отклонение от нормы давления управления насосом 1
Отклонение от нормы давления управления насосом 2

Применяется  (жгут
проводов/датчик)



14
15
16
18

Отклонение от нормы давления управления вращением поворотной части
Отклонение от нормы давления управления подъемом стрелы
Отклонение от нормы давления управления  движение рукояти к стреле
Отклонение от нормы давления управления передвижением



Применяется
(жгут

прово-

дов/датчик)



19

Отклонение от нормы температуры рабочей жидкости



Не применяется

20
21

Нарушения в управлении насосом 1
Нарушения в управлении насосом 2

Применяется
(электромагнит-
ный клапан)










ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-1

ПРОЦЕДУРА ПОИСКА НЕИСПРАВНО-

СТЕЙ ТИПА C (ПОИСК НЕИСПРАВНО-

СТЕЙ ИНДИКАТОРОВ)


В  случае  отклонения  от  нормального  режима  ра-
боты  какого-либо  контрольного  устройства  (мони-
тора), таких как контрольно-измерительные прибо-
ры  и  индикаторы,  обратитесь  к  изложенному  в
подразделе “Неисправности типа С” алгоритму.


•

Как  правильно  пользоваться  схемой  последова-
тельности операций




























ПРИМЕЧАНИЕ:  Для  всех  рисунков  разъемов  в

данном подразделе, провода и разъемы
показаны с открытой стороны.





T158-05-03-001




· Выключатель

электросистемы:

ON (Включено)

·

НЕТ

(Не в порядке)

ДА (Все в порядке)

После завершения операции проверки и (или) измерения блока
(1), выберите ДА (Все в порядке) или НЕТ (Не в порядке) и пе-
рейдите к блоку (2) или (3).

·

В отдельных случаях инструкции, рекомендации и (или) методы контроля и (или)
размеры приводятся под прямоугольником блок-схемы. Нарушение порядка про-
ведения проверки или некорректные  измерения приводят к сбою в процессе по-
иска  неисправностей,  а  в  некоторых  случаях  даже  к  повреждению  компонентов
системы.

·

Причины  неисправностей  машин  приводятся  в  прямоугольниках,  ограниченных
толстой линией. Оперативный просмотр такого рода блоков позволит Вам оценить
возможные причины до дальнейшего просмотра блок-схемы.

Концевой разъем жгута

Открытая
сторона

Сторона жгута проводов

(3)

(2)

(1)

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа С

T5-5-2

НЕИСПРАВНОСТЬ УКАЗАТЕЛЯ ТЕМПЕ-

РАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ



•  Прежде  всего,  проверьте  ослабление  крепле-

ния разъемов жгутов проводов.





































НЕТ

ДА

Стрелка указателя непод-

вижна.

Отсоедините датчик темпера-

туры охлаждающей жидкости.

Соедините клемму концевого

разъема с “массой” экскава-

тора. Проверьте, перемести-

лась ли стрелка в сторону (H

(Высокая)).

НЕТ

ДА

Не подсоединяя датчик

температуры охлаждающей

жидкости, отсоедините

разъем B (20-конт.) от ука-

зателя температуры. Про-

верьте целостность цепи

между клеммой №18 конце-

вого разъема жгута прово-

дов указателя температуры

и “массой” экскаватора.

Стрелка указателя  зашка-

ливает.

Отсоедините датчик темпе-

ратуры охлаждающей жид-

кости. Проверьте, возвра-

щается ли стрелка на нуле-
вые значения.

НЕТ

ДА

Неустойчивое положение

стрелки указателя.

Отсоедините датчик темпе-

ратуры охлаждающей жид-

кости. Замкните клемму

концевого разъема на “мас-

су” экскаватора. Проверьте,

переместилась ли стрелка к

отметке значений (H (Высо-

кая)), а также проверьте

стабильность показаний.

Не подсоединяя датчик

температуры охлаждающей

жидкости, отсоедините

разъем B (20-конт.) от ука-

зателя температуры. Про-

верьте целостность цепи

между клеммой №18 конце-

вого разъема жгута прово-

дов указателя температуры

и клеммой датчика темпе-

ратуры рабочей жидкости.

· Выключатель электросис-

темы: ON (Включено)

· Выключатель электросисте-

мы: ON (Включено)

· Выключатель электросис-

темы: ON (Включено)
