ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-75

O-4  Система  кондиционирования  воздуха  не
функционирует.



В систему управления кондиционера включена функ-
ция самодиагностики. Она выполняет следующее:

1)  выводит на дисплей коды неисправности;
2)  изменяет отображаемые коды неисправности;
3)  удаляет коды неисправности;
4)  отменяет режим отображения кодов неисправности.



•

Отображение кода неисправности

1.  Нажмите  выключатель  вентилятора,  чтобы

выключить его.

2.  Установив выключатель электросистемы в по-

ложение ON (Включено),  нажмите  одновре-
менно  верхнюю  и нижнюю части клавиши ре-
гулятора температуры, расположенную на па-
нели  управления  кондиционером,  и  не  отпус-
кайте ее более 3 с.

 ПРИМЕЧАНИЕ:  После  завершения  операции

включается звуковой сигнал.



3.  При обнаружении каких-либо кодов неисправ-

ности  на  жидкокристаллический  дисплей  вы-
водится индикация

ЕОО .

 ПРИМЕЧАНИЕ:  При  обнаружении  более  одного

кода  неисправности  сначала  на  дисплей
выводится код с меньшим номером.




















M178-01-017



Перечень кодов неисправности

Местоположение

неисправности

Код не-

исправ-

ности

Причина

Признак

Е11

Разрыв  цепи  в  датчике  циркуляции

воздуха

Отклонения в датчи-

ке  циркуляции  воз-

духа

Е12

Короткое замыкание в датчике цирку-

ляции воздуха

Значение Y (температуры приточного воздуха)

не  регулируется  в  зависимости  от  заданной

температуры.

Е13

Разрыв цепи в датчике подачи свеже-

го воздуха

Отклонения в датчи-

ке подачи наружного

воздуха

Е14

Короткое  замыкание  в  датчике  пода-

чи свежего воздуха

Управление  операцией  возможно  при  таких

условиях,  которые  не  обеспечиваются  датчи-

ком подачи свежего воздуха

Отклонения в датчи-

ке  солнечного  излу-

чения

Е18

Короткое  замыкание  в  датчике  сол-

нечного излучения

Управление  операцией  возможно  при  таких

условиях,  которые  не  обеспечиваются  датчи-

ком солнечного излучения.

Е21

Разрыв цепи в датчике испарителя

Отклонения в датчи-

ке испарителя

Е22

Короткое  замыкание  в  датчике  испа-

рителя

Управление  операцией  возможно  только  при

условии, что заданная температура испарителя

составляет 10

°С.

Е43

Неисправность  заслонки  вентиляци-

онного отверстия

Е44

Неисправность  заслонки  смесителя

воздуха

Неисправность  за-

слонки

Е45

Неисправность  заслонки  циркуля-

ции/подачи свежего воздуха

Соответствующая заслонка не действует.



Е15

Разрыв цепи в датчике температуры воды

Датчик  температуры

воды

Е16

Короткое  замыкание  в  датчике  тем-

пературы воды

Управление  операцией  возможно  только  при ус-

ловии, что заданная температура воды составля-

ет 60

°С (управление подогревом не выполняется).

Отклонения  хлада-

гента

Е51

Отклонения  давления  хладагента

(повышение или понижение)

Отключение  муфты  компрессора  (ком-

прессор останавливается)



Жидкокристаллический дисплей

Регулятор

Выключатель

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-76

•

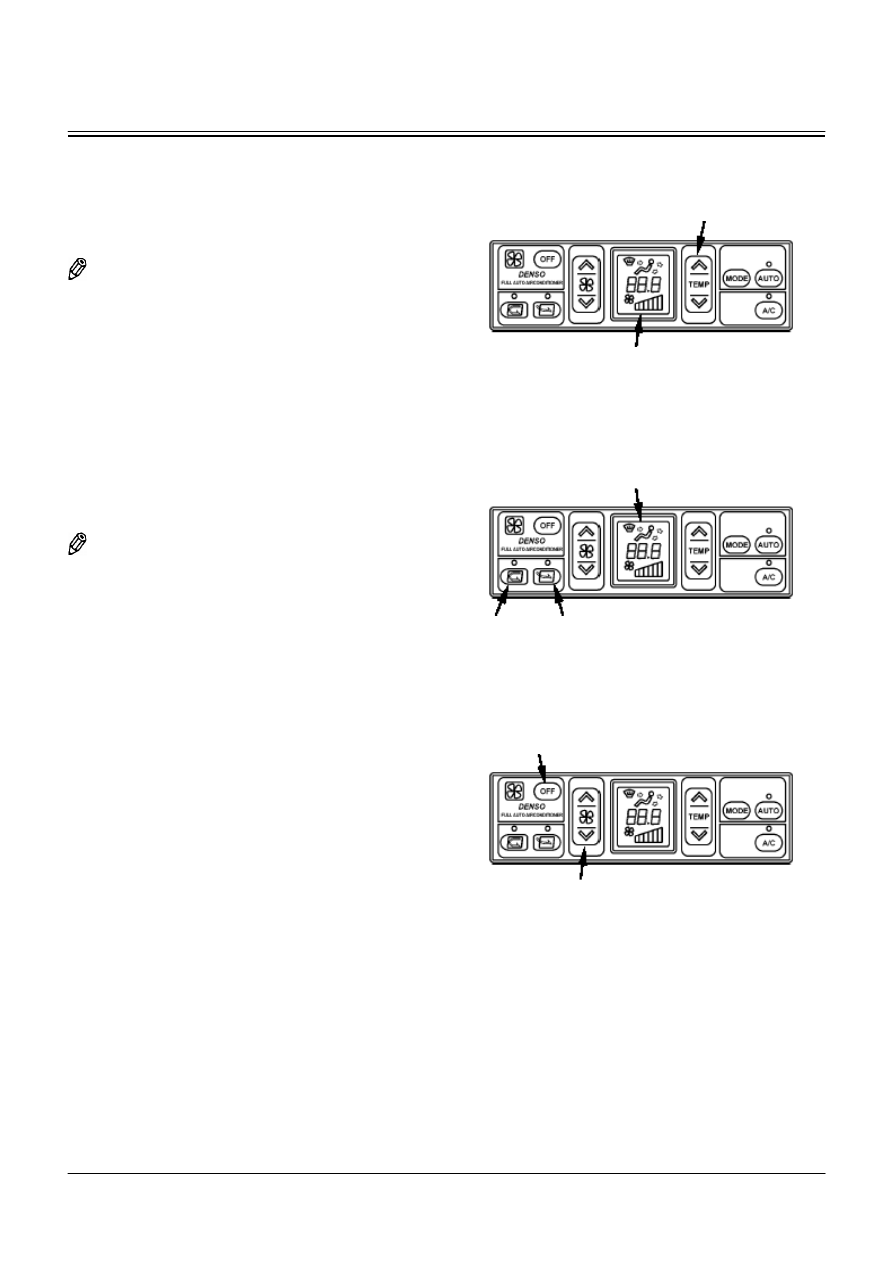

Изменение  отображаемого  кода  неисправности
При отображении на дисплее более одного кода
неисправности,  нажмите  либо  верхнюю,  либо
нижнюю  часть  клавиши  регулятора  температу-
ры. На дисплее отобразится следующий код не-
исправности.

 ПРИМЕЧАНИЕ:  При  каждом  изменении  ото-

бражаемого  кода  неисправности  вклю-
чается  звуковой  сигнал.  Если  обнару-
жен  только  один  код  неисправности,
он остается на дисплее.







•

Удаление кода неисправности

1.  Чтобы  удалить  код  неисправности,  нажмите

одновременно  выключатель  циркуляции  воз-
духа и выключатель подачи свежего воздуха и
не отпускайте их более 3 с.

 ПРИМЕЧАНИЕ:  После  удаления  кода  неисправно-

сти включается звуковой сигнал.



2.  После  удаления  кода  неисправности  на  дис-

плей выводится индикация

ЕОО .








•

Отмена  режима  отображения  кода  неисправности.
Нажмите  выключатель  или  верхнюю  часть  кла-
виши  выключателя  воздуходувки.  Режим  само-
диагностики завершен.




















M178-01-017









M178-01-017









M178-01-017









Регулятор температуры

Жидкокристаллический дисплей

Жидкокристаллический дисплей

Выключа-
тель цир-
куляции
воздуха

Выключатель воздуходувки

Выключатель

Выключа-
тель подачи
наружного
воздуха

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-77

”

  Пожалуйста,  заполните  все  разделы  и  направьте  данный  ОТЧЕТ  О

НЕИСПРАВНОСТИ  КОНДИЦИОНЕРА  в  Гарантийный  отдел  компании
«Hitachi Tsuchiura» после проведения работы по устранению неисправно-
сти системы кондиционирования Вашей машины.





< ОТЧЕТ О НЕИСПРАВНОСТИ КОНДИЦИОНЕРА >



Номер файла

(1) Что

Модель



(Серийный номер )

Тип управления

Ручной

Полуавтоматиче-

ский

Полностью авто-

матизированный

Дата поставки

Год

месяц

(2) Когда

Дата

Год

Месяц

День

Наработка ( часов)

Время

Утро

Днем

Вечером

Ночью

Частота

Каждый день

Один раз в неделю

Один раз в месяц

Столько то раз в

(3) Где

Адрес места производства

работ

Штат

Страна

Город

Состояние подъездного пути

С дорожным покрыти-

ем

Без дорожного покрытия (гравий.    грунт.    песок)

(4) Как (эксплуатационные условия)

Погода

Ясная

Облачная

Дождь

Снег

Температура атмосферного воздуха

Очень высокая

Высокая

Низкая

Очень низкая

Эксплуатационные условия

Установка на
стоянку

Передвижение

Работа

Регулирование температу-

ры

Закрасьте пробелы в соответствии с красными индикаторами. / Впиши-

те заданное значение температуры в автоматическом режиме.

Кондиционер ON

(Включено) OFF

(Выключено)

Подача воздуха

Циркуляция

Подача свежего воздуха

Автоматический режим ON

(Включено)

OFF (Выключено)

Не доступен

Заполните следующие пункты при работе в ручном режиме или при использовании блока ручного

управления.
Вентиляционное отверстие

Перед-

нее

Переднее / Зад-

нее

Ниж-

нее

Переднее / Заднее и нижнее

Пульт
управле-
ния

Воздуходувка

Первая

Вторая

Третья

Четвертая

Пятая

Шестая

(5) Как (признак неисправности)

Отклонение от нормы работы компрессора

Не включается
Не выключается

Признак

Другие

Невозможность задания температуры воздуха

Отсутствие прохладного воздуха
Отсутствие теплого воздуха

Признак

Другие

Невозможность задания интенсивности подачи воздуха

Воздух подается только на режиме

Hi (Высокий)

Воздух не подается

Низкая интенсивность подачи воз-

духа

Признак

Другие

Невозможность задания вентиляционного отверстия

Тип вентиляционного отверстия не

определен

Признак

Другие

Несоответствующая индикация на устройстве отобра-

жения

Вентиляционное отверстие
Кондиционер
Автоматический режим
Подача свежего воздуха
Воздуходувка выключена
Воздуходувка (Lo (Низкое)

•   • •

Hi (Высокое))

Неисправность
устройства ото-
бражения

Регулирование температуры
Остается OFF (Выключено).
Остается ON (Включено).
Вспыхивает

Признак



Другие

< Проверьте результат >
(1)  Действительно ли проблема решена?

Ремонтопригодный
Неремонтопригодный

(2)  Давление (должно быть измерено в контроль-

ном патрубке)

Низкое давление
Высокое давление

(3)  Какие детали были заменены?

1

2

*  Перед заменой управляющего усилителя, обязательно

проверьте  надежность  крепления  разъемов,  последо-
вательно  сначала  отсоединив  и  затем  повторно  под-
соединив разъемы.





Проверен:

ПОИСК НЕИСПРАВНОСТЕЙ / Неисправности типа В

T5-4-78

Контур охлаждения
















































Образование

конденсата в ви-

де инея.

После длительного интенсивного охлаждения,
интенсивность охлаждения уменьшается. Интен-
сивность воздушного потока уменьшается

Недос-

таточ-

ная ин-

тенсив-

ность

охлаж-

дения

Низкое давление холо-

дильного агента в обеих

сторонах высокого и

низкого давления.

В смотровом стекле видны пузыри.

Трубопровод и (или) детали загрязнены

маслом по показаниям детектора присут-

ствия газа.

Масляные пятна отсутствуют или детек-

тор присутствия газа не регистрирует

показания. Пополнение количества хла-

дагента не производилось более одного

сезона.

В смотровом стекле пузыри отсутст-

вуют.

После длительного интенсивного охлаждения

на высокой скорости, интенсивность охлажде-

ния уменьшается. Интенсивность воздушного

потока остается неизменной

Интенсивность воздушного потока

уменьшается.

Повышенное давле-

ние холодильного

агента со стороны

низкого давления.

В смотровом стекле видны пузыри.

Пониженное давление холодильного

агента со стороны высокого давле-

ния.

Слишком горячий цилиндр компрессора,

ощущается посторонний запах.

Слишком горячий цилиндр компрессора,

ощущается посторонний запах.

Нагреватель подает горячий воздух.

Повышенное давле-

ние холодильного

агента со стороны

высокого давления.

В смотровом стекле видны пузыри.

Низкое давление холодильного агента со
стороны низкого давления.

Испаритель загрязнен и забит.

Даже при распылении на испаритель воды, появляется небольшое количество пузырей.

Низкая температура влагоотделителя ресивера.

Терморезистор не охлаждается.

Терморезистор охлаждается.
