ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ПОРЯДОК ТЕХОБСЛУЖИВАНИЯ ЭКСКАВАТОРА PC300-7 КОМАЦУ

ПЕРВОНАЧАЛЬНОЕ ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ 250 МОТОЧАСОВ (ТОЛЬКО ЧЕРЕЗ ПЕРВЫЕ 250 МОТОЧАСОВ)

Проведите следующие операции техобслуживания новых машин через первые 250 моточасов работы.

• Замените фильтрующий элемент топливного фильтра

Для проведения осмотра и обслуживания потребуются специальные инструменты, поэтому обратитесь к дистрибьютору фирмы Комацу.

Более подробно о порядке замены или техобслуживания см. разделы ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 500 и 2000 МОТОЧАСОВ.

ПЕРВОНАЧАЛЬНОЕ ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ 1000 МОТОЧАСОВ (ТОЛЬКО ЧЕРЕЗ ПЕРВЫЕ 1000 МОТОЧАСОВ)

Проведите следующие операции техобслуживания новых машин через первые 1000 моточасов работы.

• Проверьте и отрегулируйте клапанный зазор двигателя

Для проведения осмотра и обслуживания потребуются специальные инструменты, поэтому обратитесь к дистрибьютору фирмы Комацу.

Более подробно о порядке замены или техобслуживания см. разделы ТЕХОБСЛУЖИВАНИЕ ЧЕРЕЗ КАЖДЫЕ 2000 МОТОЧАСОВ.

ПРИ НЕОБХОДИМОСТИ

ПРОВЕРКА, ОЧИСТКА И ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУХООЧИСТИТЕЛЯ ЭКСКАВАТОРА PC300-7 КОМАЦУ

Если проверка, очистка или техобслуживание проводятся при работающем двигателе, то существует вероятность попадания в двигатель загрязнений, что приведет к его повреждению. Перед выполнением этих работ всегда останавливайте двигатель.
• При использовании сжатого воздуха существует опасность получения травмы от разлетающихся частичек грязи.

Всегда надевайте защитные очки, респиратор и другие средства защиты.

• Опасно снимать наружный элемент из корпуса воздухоочистителя, извлекая его с усилием. При работе на высоте или при отсутствии устойчивой опоры для ног будьте осторожны, т.к. существует опасность падения при снятии наружного элемента воздухоочистителя.

Проверка

Если мигает контрольная лампа (1) засорения воздухоочистителя, то очистите фильтрующий элемент воздухоочистителя.

Замена

• Замена фильтрующего элемента, уплотнительного кольца

Если после установки фильтрующего элемента прошел один год или если сразу после очистки элемента на контрольной панели загорается контрольная лампа засорения воздухоочистителя (1), то необходимо заменить наружный элемент, внутренний элемент и уплотнительное кольцо.

• Замена выпускного клапана Замените его, если он поврежден или резина заметно деформирована.

ПРИМЕЧАНИЕ

• Не производите очистку фильтрующего элемента воздухоочистителя до тех пор, пока не начнет мигать контрольная лампа засорения, расположенная на контрольной панели. При частых нарушениях этой рекомендации воздухоочиститель не сможет работать с максимальной отдачей, а также произойдет снижение эффективности очистки.

Кроме того, во время очистки на внутренний элемент попадет дополнительная грязь, налипшая на фильтрующий элемент.

• Если производить проверку, очистку и регулировку двигателя во время его работы, то это может привести к попаданию в двигатель инородних частиц. Производите эти операции только при остановленном двигателе.

Очистка наружного фильтрующего элемента

1. С левой стороны машины откройте заднюю дверцу и снимите 3 замка (2), затем снимите крышку (3).

ПРИМЕЧАНИЕ

Не подвергайте элемент воздействию прямых солнечных лучей до и после очистки.

2. Возьмитесь за наружный элемент, слегка покачайте его вверх-вниз и влево-вправо, затем, чтобы вынуть его, поверните его слева направо.

ПРИМЕЧАНИЕ

• Никогда не вынимайте внутренний элемент. Это приведет к попаданию грязи в двигатель, что станет причиной его неисправности.

• Не следует использовать отвертку и другие инструменты.

3. После снятия наружного элемента накройте чистой тканью или лентой воздушный соединитель в корпусе воздухоочистителя для предотвращения попадания в него пыли и грязи.
4. Вытрите или удалите щеткой грязь, налипшую на крышку (3) и внутреннюю поверхность корпуса воздухоочистителя.
5. Удалите все загрязнения, скопившиеся на выпускном клапане (4), установленном на крышке (3).
6. Направьте струю сухого сжатого воздуха (под давлением не более 7 кг/см2) изнутри вдоль складок наружного элемента, затем снаружи, затем снова изнутри.

1) При каждой очистке элемента снимайте с него одну прокладку.

2) Замените наружный элемент, который очищали пять раз подряд или который находился в эксплуатации в течении года. Одновременно замените внутренний элемент.

3) Замените внутренний и наружный элементы, если вскоре после установки очищенного наружного элемента загорается контрольная лампа (1), даже если элемент не очищали 5 раз.

4) При замене фильтрующего элемента приклейте уплотнение (А), находящееся в одной коробке с элементом. Прикрепите уплотнение так, как показано на рисунке справа.

7. Снимите ткань или ленту, использовавшиеся в пункте 3.
8. Если при проверке фильтрующего элемента на просвет после очистки и просушки в нем видны небольшие отверстия и заметны следы его износа, то замените фильтрующий элемент.

ПРИМЕЧАНИЕ

• Очищая фильтрующий элемент, не стучите как по нему, так и самим элементом о другие предметы.
Не используйте фильтрующий элемент, если его складки, прокладки или уплотнение повреждены.

Фильтрующий элемент воздухоочистителя - Установка

ПРИМЕЧАНИЕ

• Не используйте поврежденные прокладки, уплотнения или элемент с поврежденными складками.

• Повторная очистка и использование элемента или уплотнительного кольца, находившихся в эксплуатации в течении года, вызовет проблемы.

Всегда заменяйте их новыми.

• Уплотнительная поверхность скопированных образцов выполняется без соблюдения точных размеров деталей, что приводит к проникновению пыли и, как результат, повреждению двигателя. Не пользуйтесь скопированными образцами.

• Не запускайте двигатель, если снят внутренний элемент. Это приведет к повреждению двигателя.

1. Убедитесь в отсутствии налипаний грязи и масла на поверхности уплотнения нового или очищенного фильтрующего элемента. Удалите грязь и масло.

2. После снятия наружного элемента убедитесь в том, что внутренний элемент остался на своем месте и не перекосился. В случае перекоса выровняйте его рукой.

3. Устанавливая наружный элемент в корпус воздухоочистителя, выравнивайте его рукой.

Процесс установки элемента можно облегчить, если его слегка покачивать вверх-вниз и из стороны в сторону, одновременно проталкивая внутрь.

ПРИМЕЧАНИЕ

Если наружный элемент установлен с перекосом, резина по кромке вздулась и замок (2) с усилием фиксирует крышку (3), то существует опасность повреждения замка и корпуса воздухоочистителя. Поэтому будьте осторожны при сборке.

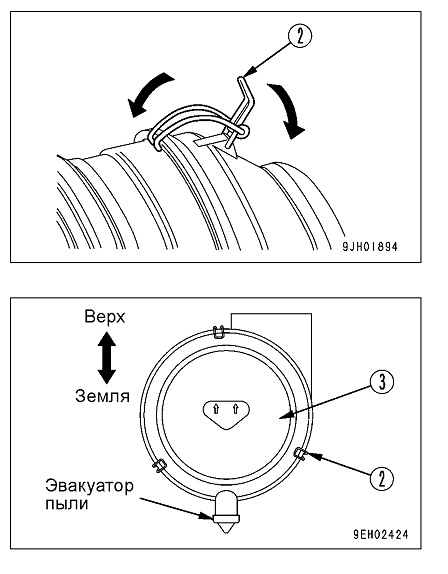

4. Установите крышку (3) следующим образом:

1) Совместите крышку (3) с фильтрующим элементом.

2) Зацепите край замка (2) за выступающую часть корпуса воздухоочистителя и зафиксируйте его.

3) После зацепления запирающих замков (2) зафиксируйте поочередно их с противоположных сторон (вверху, внизу, слева, справа) точно так же, как затягиваете болты.

4) Всегда устанавливайте крышку (3) таким образом, чтобы выпускной клапан был обращен к земле.

5) После установки крышки (3) убедитесь в том, что зазор между крышкой (3) и корпусом воздухоочистителя небольшой.

Если зазор слишком большой, то переустановите крышку.

Внутренний элемент воздухоочистителя - Замена

1. Сначала снимите наружный элемент, затем внутренний.

2. Накройте воздушный патрубок (с выпускной стороны) чистой тканью или пленкой.

3. Очистите внутреннюю поверхность корпуса воздухоочистителя, затем снимите крышку с впускного воздуховода, как описано в пункте 2.

4. Установите новый внутренний элемент на соединитель, затем затяните гайку.

ПРИМЕЧАНИЕ

Не допускается очистка и последующее использование внутреннего элемента. При замене наружного элемента одновременно произведите замену внутреннего элемента.
5. Установите на место наружный элемент, затем закрепите крышку (3) замками (2).
