РАБОТА



При  включенном  предохранителе  (тяга  10  находится  в  верхнем  положении)  воз-

дух,  нагнетаемый  компрессором  в  пневмосистему  экскаватора,  обдувает  смоченный
спиртом фитиль 3 (рис. 67) и уносит пары спирта в систему. Спирт отбирает из воздуха
влагу и превращает ее в незамерзающий конденсат. Тяга должна находиться в верхнем
положении при температуре окружающего воздуха ниже +5°С.

При  температуре  окружающей  среды  выше  +  5°С  тяга  10  опускается  в  крайнее

нижнее положение, поворачивается на 90° и фиксируется ограничителем тяги 8 в вы-
ключенном  положении.  При  этом  фитиль  3  утапливается,  сжимая  расположенную
внутри  него  пружину  1.  Уплотнительное  кольцо  6  входит  в  обойму  11,  емкость  со
спиртом  разобщается  с  потоком  сжатого  воздуха.  Поступление  спирта  и  его  паров  в
пневмосистему экскаватора прекращается.



Возможные неисправности и способы их устранения



Неисправность

Причина

Способ устранения

Утечка  воздуха  около  тя-
ги 10

Негерметично   уплотни-
тельное кольцо  9


Заменить  уплотнительные
кольца

Утечка  воздуха  по  разъе-
му  нижнего  и  верхнего
корпусов

Негерметично   уплотни-
тельное кольцо  4

Заменить  уплотнительные
кольца

В  выключенном  положе-
нии    непрерывно расхо-
дуется спирт

Негерметичны уплотни-
тельное кольцо 6 или уп-
лотнительное кольцо    12
обоймы  11

Заменить  уплотнительные
кольца


Предохранитель  от  за-
мерзания  работает  неэф-
фективно

Нет спирта. В бачке
больше   воды, чем спирта
Замаслен или поврежден
фильтр

Слить        воду        и  залить
спирт
Заменить фильтр
























106

ЭЛЕКТРООБОРУДОВАНИЕ



Электрооборудование экскаватора обеспечивает пуск двигателя, освещение рабочей

зоны в темное время суток, вентиляцию кабины машиниста, работу световой сигнали-
зации при движении по дорогам и на рабочей площадке, а также предпусковой подог-
рев двигателя.

Для питания стартера 24 (рис. 68, 69, 70) служат аккумуляторные батареи 17.
Основными  потребителями  электрической  энергии  на  экскаваторе,  кроме  стартера,

являются  контрольно-измерительная,  осветительная  и  светосигнальная  аппаратура,
электродвигатели вентиляторов и подогреватель двигателя.

Все источники и потребители тока соединены по однопроводной схеме, при которой

минусовым проводом служит металлоконструкция («масса») экскаватора.

При  работе  двигателя  на  средней  и  высокой  частотах  вращения  потребители  тока

питаются от генератора 19 переменного тока со встроенным выпрямителем и регулято-
ром  напряжения;  от  него  же  заряжается  аккумуляторная  батарея  17,  размещенная  на
поворотной платформе.

Сведения о генераторе и стартере приведены в Руководстве по эксплуатации двига-

теля.

Контрольно-измерительная аппаратура служит для проверки функционирования ме-

ханизмов и систем экскаватора.

Электронная панель, установленная на панели пульта, связана с датчиками и пока-

зывает значения контролируемых параметров при работе экскаватора.

Осветительная  и  светосигнальная  аппаратура  экскаватора  предназначена  для  осве-

щения дороги и рабочей зоны в темное время суток, сигнализации об изменениях на-
правления,  для  обозначения  габаритов  и  выполнения  других  функций,  обеспечиваю-
щих безопасность движения транспортных средств.

К монтажно-установочным устройствам относятся розетка 35, буксировочная вилка

29, соединительные панели, монтажный блок.

Вилка 29 является частью семиклеммного штепсельного разъема, предназначенного

для  соединения  электрической  сети  экскаватора  при  его  буксировке  с  электрической
сетью тягача, на котором с этой целью имеется специальная розетка.

На  экскаваторе  может  быть  установлен жидкостный  подогреватель  HYDRONIC  10

(поз.30),  предназначенный  для  предпускового разогрева  и  автоматического  поддержа-
ния теплового режима дизельного двигателя.

Принцип работы, требования безопасности и техническое обслуживание подогрева-

теля приведены в Сервисной книге.

Для  включения  подогревателя  необходимо  повернуть  включатель  39  по  часовой

стрелке. При этом загорается контрольная лампа, встроенная во включатель 39.

В подогревателе охлаждающая жидкость двигателя нагревается до 80°С, после чего

подогреватель автоматически отключается, а при снижении температуры охлаждающей
жидкости ниже 30°С снова включается.

Для выключения подогревателя необходимо повернуть включатель 39 против часо-

вой  стрелки  до  упора.  Через  некоторое время  (1…2  мин) после  продувки  и  проверки
всех систем подогреватель автоматически отключается. Только после этого разреша-
ется отключить включатель «массы».

Для подключения вентилятора на присоске (со штекером под гнездо прикуривателя)

к  бортовой  сети  экскаватора  необходимо отсоединить  штекер  от  вентилятора, вместо
него  установить  двухконтактный  разъем  (из  ЗИПа).  Затем  этот  разъем  подключить  к
ответному разъему, расположенному на правой боковой стенке кабины.







107





Рис. 68 Электрическая схема экскаватора ЕК-14

1-указатели поворота; 2, 6-фары; 3-датчик давления воздуха; 4-стеклоочиститель; 5-включатель стоп-сигнала; 7-звуковой сигнал; 8-плафон; 9-вентилятор; 10-стеклоомыватель; 11-электронная панель приборов; 12-включатель стартера; 13-включатель электрофакельного подогрева-
теля; 14-включатель «массы»; 15-датчик уровня топлива; 16-электрофакельный подогреватель двигателя; 17-аккумуляторные батареи; 18-дистанционный включатель «массы»; 19-генератор; 20–указатели поворота задние; 21–фонари габаритные; 22–фонари стоп-сигнала; 23-датчик
давления масла в двигателе; 24-стартер; 25-датчик температуры охлаждающей жидкости; 26-реле стартера; 27-датчик температуры рабочей жидкости; 28-буксировочный жгут; 29-буксировочная вилка; 30- подогреватель жидкостный HYDRONIC 10; 31- дозировочный насос; 32*-
электрогидравлический золотник сервоуправления включения ускорителя хода;33-отопитель; 34-монтажный блок; 35-розетка; 36*-включатель ускорителя хода; 37-предохранители; 38-подрулевой переключатель; 39-включатель подогревателя; 40-включатель фар на поворотной
платформе;  41-включатель вентилятора; 42-включатель отопителя; 43-включатель габаритных огней; 44-включатель фар на кабине и стреле; 45,46-электромагнитные клапаны; 47- включатель стояночного тормоза; 48-включатель переключения передач.
_______________________________________________________________________________________
* - только при установке активных рабочих органов (бревнозахвата, грейфера и т.п.) с ротатором.


Расцветка проводов в
жгутах:
Б - белый;
Ж - желтый;
О - оранжевый;
К – красный;
Р – розовый;
Г – голубой;
З – зеленый;
Кч – коричневый;
С – серый;
Ч – черный;
Ф – фиолетовый.

Цифра после цвета провода –
сечение, мм

2







108

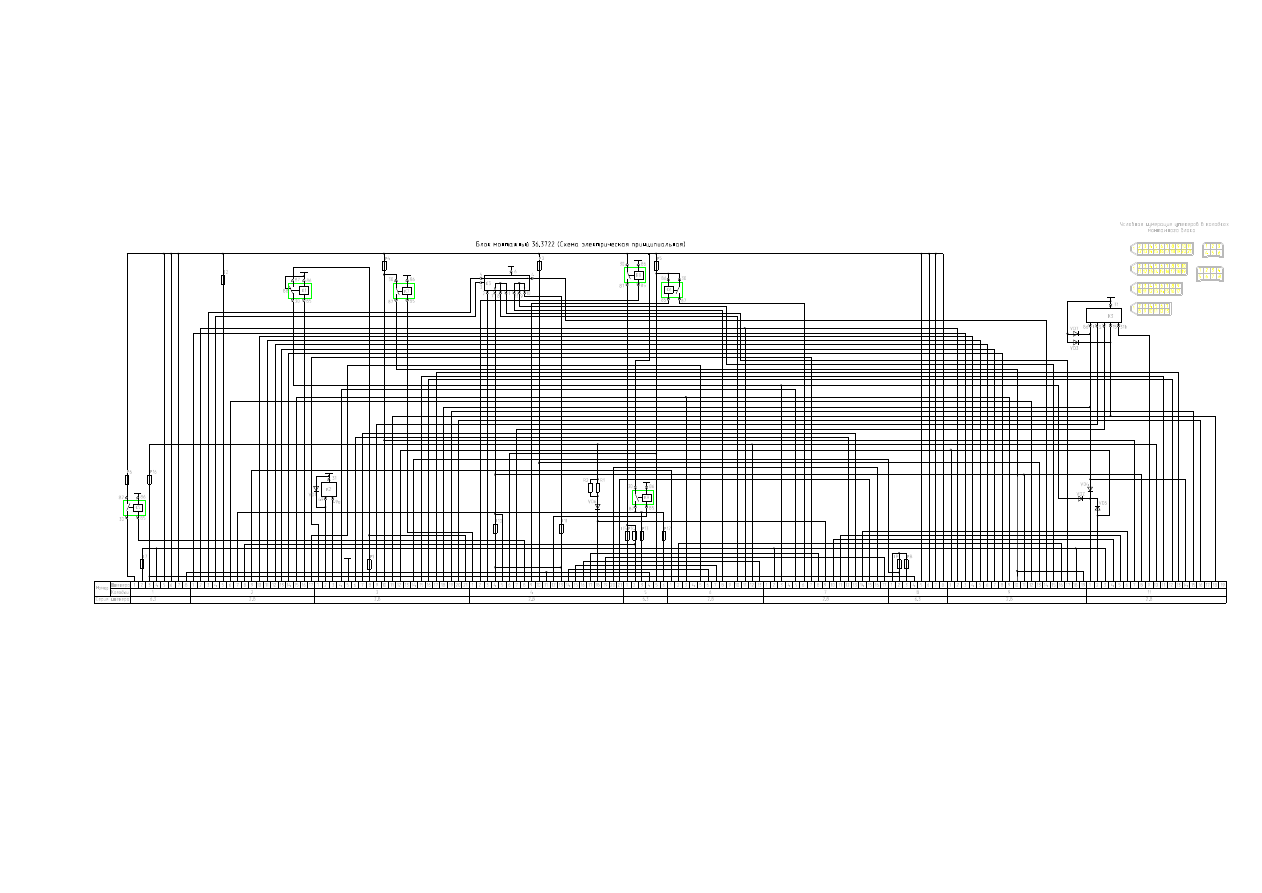

Рис. 69  Электрическая принципиальная схема монтажного блока
