5. ГИДРОРАСПРЕДЕЛИТЕЛЬ Э0-3323.07.10.010 ЭКСКАВАТОРА ЕК-12
(рис. 45)
Распределитель гидроуправления - двухпозиционный, состоит из золотника
7, корпуса 8, тарелки 9, пружины 10, штуцеров 1 и 12, уплотнительных
колец 5, 6 и крышек 2 и 11.
При подаче давления управления под торец золотника 7 через штуцер 1
(отверстие В) золотник перемещается, перекрывая отвод А. При этом отвод
Б соединяется с отводом С.
При отсутствии давления пружина 10 возвращает золотник 7 в исходное
положение,
объединяя линии А и Б.
Рис. 45 Гидрораспределитель 1, 12 - штуцер; 2, 11 - крышка; 5, 6 - кольцо; 7 - золотник; 8 - корпус; 9 - тарелка; 10 - пружина.
6. ГИДРОРАСПРЕДЕЛИТЕЛЬ ЭО-3323А.07.21.010 ЭКСКАВАТОРА ЕК-12
(рис. 46)
Распределитель гидроуправления - двухпозиционный, состоит из штуцеров 1
и 2, крышек 3 и 9; уплотнительных колец 4, 6, 11; золотника 5, тарелки
7, пружины 8 и корпуса 10.
При подаче давления управления под торец золотника 5 через штуцер 1
(отверстие В) золотник перемещается, перекрывая отводы А и Б. При этом
отводы А1 и Б1 соединяются с отводом С.
При отсутствии давления пружина 8 возвращает золотник 5 в исходное
положение, объединяя линии А с А1 и Б с Б1.

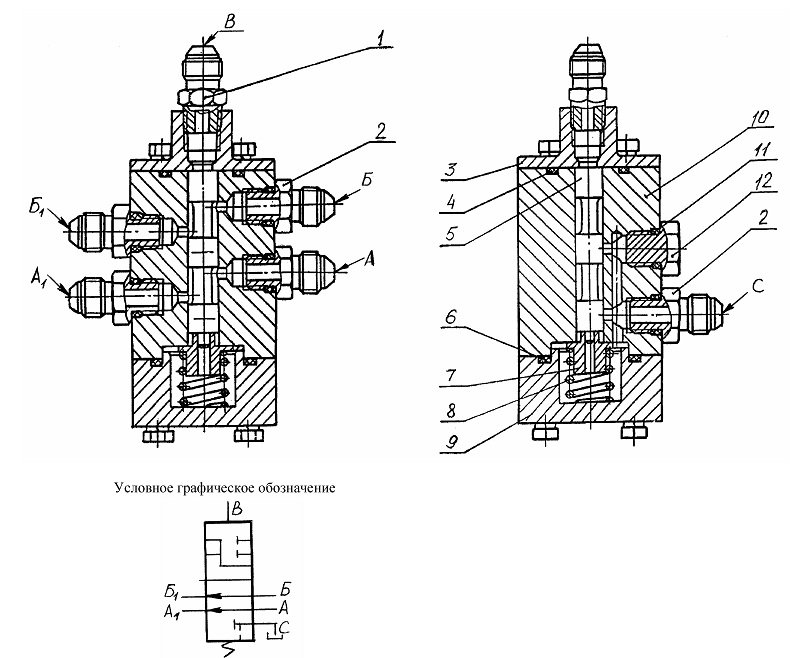

Рис. 46 Г идрораспределитель 1, 2 - штуцер; 3, 9 - крышка; 4, 6, 11 - кольцо; 5 - золотник; 7 - тарелка; 8 - пружина; 10 - корпус; 12 - заглушка.
