ГИДРОПРИВОД ВЫНОСНЫХ ОПОР - ОТВАЛА ДЛЯ ЭКСКАВАТОРА ЕК 12

При включении педалью одного из золотников блока управления Р3, например 15, управляющий поток жидкости поступает к торцу соответствующего золотника рабочей секции опоры-отвала гидрораспределителя Р1 и перемещает его. Одновременно управляющий поток через блоки клапанов “ИЛИ” гидрораспределителя Р1 поступает под торец золотника в напорно-сливной секции (с предохранительными клапанами), перемещает его, тем самым перекрывает канал слива в секции. Рабочая жидкость от правой регулируемой секции насосного агрегата НА адресуется через золотник секции выносных опоры-отвала в центральный коллектор А1 и далее через гидрозамки ЗМ1.Э и ЗМ1.4 в поршневые полости гидроцилиндров Ц5.1 и Ц5.2 отвала, а также через пневмогидроклапан Р7, гидрозамки ЗМ1.1 и ЗМ1.2 в поршневые полости гидроцилиндров Ц4.1 и Ц4.2 выносных опор. Происходит опускание отвала и опор. Из штоковой полости рабочая жидкость через центральный коллектор, золотник секции опоры-отвала, сливные каналы в плите гидрораспределителя Р1, маслоохладитель, фильтры поступает в гидробак “Б”.

Пневмогидроклапан Р7 позволяет отключать выносные опоры при растормаживании стояночного тормоза, что обеспечивает управление только отвалом при передвижении экскаватора (например, при планировочных работах).

Для подъема опор необходимо педалью включить золотник 16 блока управления Р3. Процессы, происходящие в гидроприводе, идентичны описанным выше.

ГИДРОПРИВОД РУКОЯТИ ЭКСКАВАТОРА ЕК-12

При включении рукояткой одного из золотников блока управления Р2.2, например 11, управляющий поток рабочей жидкости поступает к клапану «ИЛИ» блока клапанов КИ и одновременно под торец рабочей секции рукояти гидрораспределителя Р1 и перемещает его. Суммирующий управляющий поток с блока клапанов КИ, проходя через сквозной канал распределителя Р8.2, поступает одновременно:

- на торец напорно-сливной секции (без предохранительных клапанов), перемещает его, тем самым перекрывая слив;

- на торец распределителя Р8.1, отсекая управляющий поток с клапанов «ИЛИ» распределителя Р1 от напорно-сливной секции (с предохранительными клапанами), золотник этой секции устанавливается в положение «перелив», чем обеспечивается поступление двойного потока от двух регулируемых секций насосного агрегата НА к секции рукояти гидрораспределителя Р1 и далее в поршневую полость гидроцилиндра рукояти.

Рабочая жидкость из штоковой полости гидроцилиндра рукояти через золотник рабочей секции рукояти, сливные каналы в плите гидрораспределителя Р1, маслоохладитель А3, фильтры поступает в гидробак “Б”.

Для включения отворота рукояти необходимо рукояткой включить другой золотник из блока управления Р2.2, например, 12. Процессы, происходящие в гидроприводе, идентичны описанным выше.

При совмещении движения рукояти с движением стрелы и ковша управляющий поток через блоки клапанов “ИЛИ” распределителя Р1 поступает под торец распределителя Р8.2, тем самым отсекая поток управления, поступающий под торец распределителя Р2.2. Благодаря этому золотник напорно-сливной секции (с предохранительными клапанами) остается во включенном положении, и рабочий поток от правой регулируемой секции насосного агрегата

НА поступает к секции рукояти, а от левой секции - к секциям стрелы и ковша гидрораспределителя Р1.

Для ограничения давления в полостях гидроцилиндра рукояти в рабочую секцию рукояти вмонтированы клапаны КП7 и КП8, которые одновременно выполняют функции подпиточ-ных клапанов при возникновении разряжения в полостях гидроцилиндра рукояти Ц2.

Для исключения разрыва потока и, как следствие, «зависания» рукояти в вертикальном положении при подвороте в штоковую магистраль гидроцилиндра рукояти установлен регулируемый дроссель с обратным клапаном Др (на экскаваторе ЕК-12). Вращением корпуса дросселя в ту или другую сторону устанавливается скорость опускания рукояти, удобная для работы и исключающая «зависание» в вертикальном положении. При повороте корпуса поворотного дросселя против часовой стрелки скорость подворота рукояти уменьшается.

ГИДРОПРИВОД СТРЕЛЫ ЭКСКАВАТОРА ЕК-12

При включении рукояткой одного из золотников блока управления Р2.1, например 7, управляющий поток рабочей жидкости поступает под торец золотника рабочей секции стрелы гидрораспределителя Р1 и перемещает его, тем самым соединяя рабочий отвод поршневых полостей гидроцилиндров стрелы с напором, а другой рабочий отвод штоковой полости

- со сливом.

Одновременно управляющий поток через блоки клапанов “ИЛИ” гидрораспределителя Р1 поступает под торец золотника в напорно-сливной секции (без предохранительных клапанов), перемещает его и тем самым перекрывает канал слива в секции.

Рабочая жидкость от левой регулируемой секции строенного насоса НА адресуется по напорному каналу в плите через золотник рабочей секции стрелы в поршневую полость гидроцилиндров стрелы.

Рабочая жидкость от правой секции насосного агрегата НА через золотник напорносливной секции (с предохранительными клапанами) адресуется в напорный канал плиты гидрораспределителя Р1, где объединяется с потоком рабочей жидкости от левой секции насосного агрегата НА.

Из штоковых полостей гидроцилиндров стрелы рабочая жидкость поступает через золотник рабочей секции стрелы в сливные каналы плиты распределителя Р1 и далее в маслоохладитель А3, фильтры, в гидробак “Б”.

Для ограничения давления в полостях гидроцилиндров стрелы в рабочую секцию стрелы вмонтированы клапаны КП3 и КП4, которые одновременно выполняют функции подпиточ-ных клапанов при возникновении разряжения в полостях гидроцилиндров стрелы.

Для включения опускания стрелы необходимо рукояткой включить золотник 8 блока управления Р2.1.

Процессы, происходящие в гидроприводе, идентичны описанным выше.

Блок «плавающего» положения стрелы А6, установленный на секции стрелы гидрораспределителя Р1, служит для объединения штоковых и поршневых полостей гидроцилиндров Ц1.1 и Ц1.2 со сливной магистралью при буксировке экскаватора тягачом.

ГИДРОПРИВОД КОВША ЭКСКАВАТОРА ЕК-12

При включении рукояткой одного из золотников блока управления Р2.1, например 9, управляющий поток рабочей жидкости поступает под торец золотника рабочей секции ковша гидрораспределителя Р1 и перемещает его, тем самым соединяет рабочий отвод секции поршневой полости гидроцилиндра ковша с напором, а рабочий отвод штоковой полости - со сливом. Одновременно управляющий поток через блоки клапанов “ИЛИ” гидрораспределителя Р1 поступает под торец золотника в напорно-сливной секции (без предохранительных клапанов), перемещает его, тем самым перекрывает канал слива в секции. Рабочая жидкость от левой регулируемой секции насосного агрегата НА адресуется по напорному каналу в плите через золотник рабочей секции ковша в поршневую полость гидроцилиндра ковша.

Рабочая жидкость от правой секции насосного агрегата НА через золотник напорносливной секции (с предохранительными клапанами) адресуется в напорный канал плиты гидрораспределителя Р1, где объединяется с потоком рабочей жидкости от левой секции насосного агрегата НА.

Из штоковой полости гидроцилиндра ковша рабочая жидкость поступает через золотник рабочей секции ковша в сливные каналы плиты распределителя Р1 и далее в маслоохладитель А3, фильтры, в гидробак “Б”.

Для ограничения давления в полостях гидроцилиндра ковша в рабочую секцию ковша вмонтированы клапаны КП5 и КП6, которые одновременно выполняют функции подпиточ-ных клапанов при возникновении разряжения в полостях гидроцилиндра ковша.

Для включения отворота ковша (штоковая полость) необходимо рукояткой включить золотник 10 блока управления Р2.1.

Процессы, происходящие в гидроприводе, идентичны описанным выше.



Гидропривод складывания стрелы

При включении рукояткой одного из золотников блока управления Р6, например 18, управляющий поток рабочей жидкости поступает под торец золотника рабочей секции складывания стрелы гидрораспределителя Р1 и перемещает его, тем самым соединяет рабочий отвод секции поршневой полости гидроцилиндра складывания стрелы с напором, а рабочий отвод штоковой полости - со сливом. Одновременно управляющий поток через блоки клапанов “ИЛИ” гидрораспределителя Р1 поступает под торец золотника в напорно-сливной секции (без предохранительных клапанов), перемещает его, тем самым перекрывает канал слива в секции. Рабочая жидкость от левой регулируемой секции насосного агрегата НА адресуется по напорному каналу в плите через золотник рабочей секции складывания стрелы, через гидрозамок ЗМ2.2 в поршневую полость гидроцилиндра складывания стрелы.

Рабочая жидкость от правой секции насосного агрегата НА через золотник напорносливной секции (с предохранительными клапанами) адресуется в напорный канал плиты гидрораспределителя Р1, где объединяется с потоком рабочей жидкости от левой секции насосного агрегата НА.

Из штоковой полости гидроцилиндра складывания стрелы рабочая жидкость поступает через золотник рабочей секции складывания стрелы в сливные каналы плиты распределителя Р1 и далее в маслоохладитель А3, фильтры, в гидробак “Б”.

Для включения раскладывания стрелы необходимо рукояткой включить золотник 19 блока управления Р6. Процессы, происходящие в гидроприводе, идентичны описанным выше.

Гидроуправление гидромолотом

Для управления гидромолотом на экскаваторе ЕК 12-20 необходимо нажать кнопку включателя гидромолота, после чего нажать педаль блока управления Р4. При этом управляющий поток, пройдя через распределитель, подойдет к торцу рабочей секции гидромолота распределителя Р1, и одновременно, пройдя через клапан «ИЛИ» блока клапанов КИ, к торцу золотника напорно-сливной секции (без предохранительных клапанов) и переместит его, тем самым объединятся потоки от обеих регулируемых секций насосного агрегата НА к рабочей секции гидромолота и далее к гидромолоту.

Для управления гидромолотом на экскаваторе ЕК 12 необходимо включить правую рукоятку блока управления Р5.



СИСТЕМА гидроуправления

На двигателе экскаватора смонтирован насос шестеренного типа НШ. Рабочая жидкость от него подается на запитку пневмогидроаккумулятора АК, управляющий поток от которого подводится к блокам управления, соединенным с рабочими секциями гидрораспределителя Р1.

Давление в системе ограничивается клапаном КП15.

В магистрали запитки пневмогидроаккумулятора от насоса НШ-10 установлен напорный фильтр Ф3, защищающий систему гидроуправления от загрязнений.

Гидропривод рулевого управления

Рабочая жидкость от третьей нерегулируемой секции строенного насоса НА поступает в рулевой механизм А2 и далее через центральный коллектор к исполнительному гидроцилиндру поворота колес Ц6.

Таким образом, поворотом рулевого колеса влево-вправо осуществляется поворот колес в соответствующие стороны.

Кран буксировочный А7, установленный на ходовой раме, служит для объединения полостей гидроцилиндров Ц6.1 и Ц6.2 между собой при буксировке экскаватора.

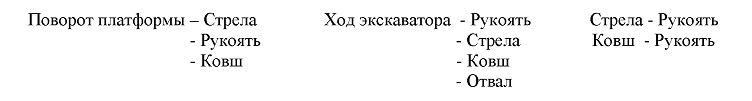

Гидросхема обеспечивает следующие гарантированные совмещения движений:

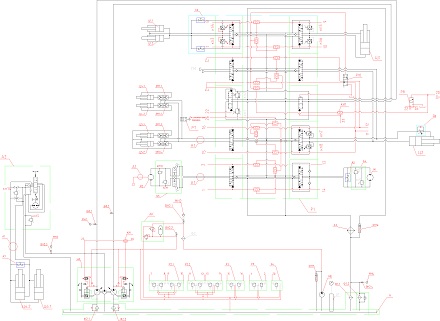

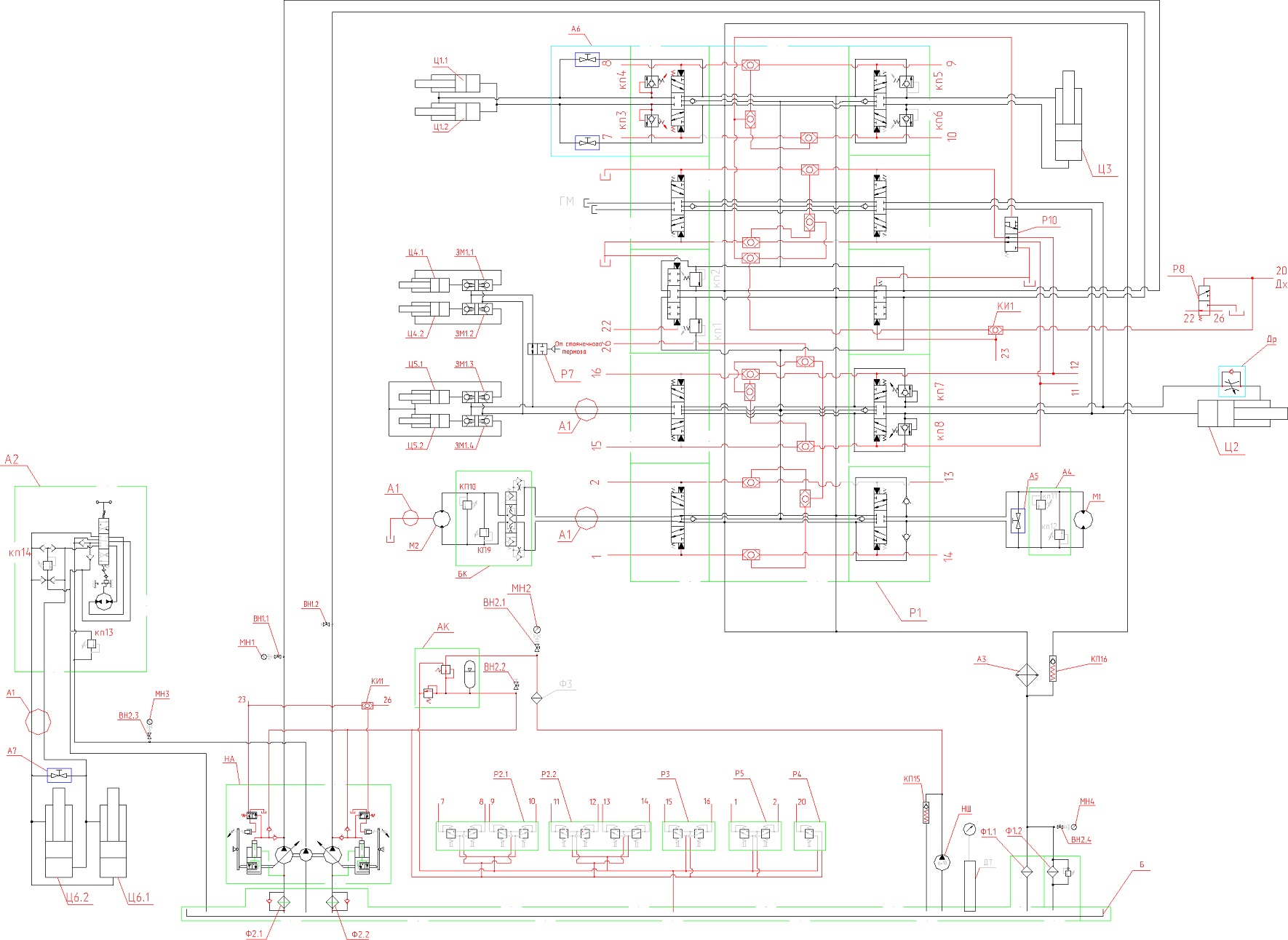

Наименование и обозначение составных частей гидросистемы экскаватора ЕК-12
